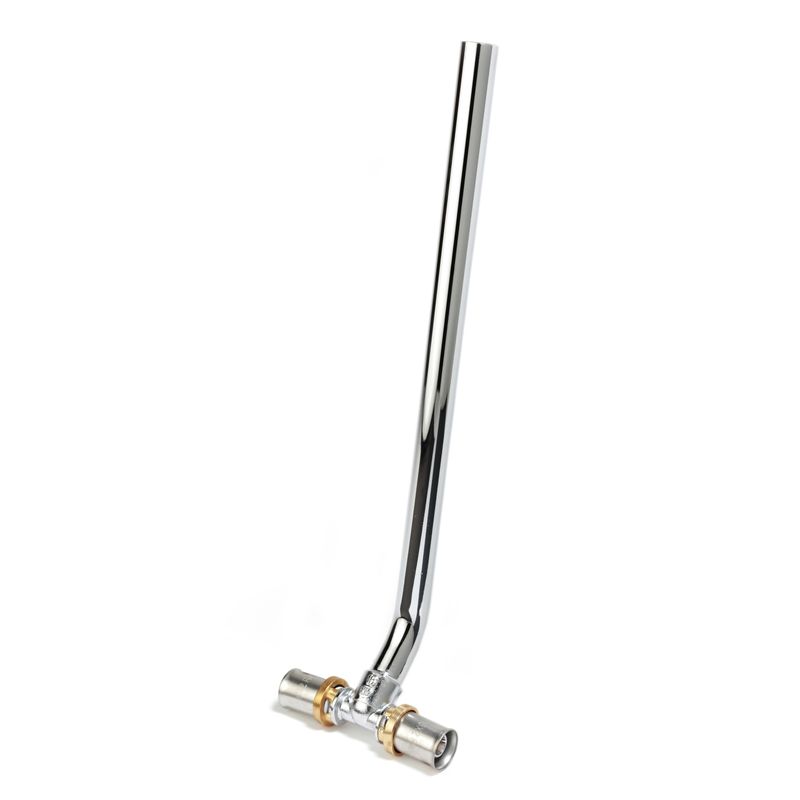

Teu unghiular 45grade Giacomini RM158X034, cu teava cupru cromata diametru 16 mm, lungime 300 mm Teu unghiular 45grade Giacomini RM158X034, cu teava cupru cromata diametru 16 mm, lungime 300 mm

Teul unghiular Giacomini RM158X034 face parte din gama de fitinguri profesionale pentru instalatii sanitare si termice, fiind realizat din alama CW617N conform EN 12165 si prevazut cu teava din cupru cromata Ø16 mm, lungime 300 mm.

Este un fiting pentru compresie, compatibil cu profilele de presare TH, H si U, utilizat pentru conducte din PEX, PERT sau tevi multistrat.

Caracteristici tehnice:

• Tip fiting: Teu unghiular 45° cu teava cupru cromata

• Cod produs: RM158X034

• Dimensiune: (16 x 2) x Ø16 x (16 x 2)

• Lungime teava: 300 mm

• Temperatura de lucru: 5 – 110 °C

• Presiune maxima de lucru: 10 bar

• Material corp: alama CW617N (EN 12165)

• Inele de etansare: EPDM negru dublu, conform EN 681-1

• Bucsa de compresie: otel inoxidabil AISI 304

• Procent maxim glicol in amestec: 50 %

Avantaje:

• Conexiune rapida si sigura prin sistemul de presare multi-jaw (TH, H, U)

• Etansare durabila datorita O-ringurilor EPDM de calitate superioara

• Teava de cupru cromata asigura o estetica placuta si rezistenta la coroziune

• Poate fi utilizat in instalatii de incalzire, racire sau alimentare cu apa menajera

• Montaj simplu si sigur, eliminand riscul de scurgeri datorita designului pres-fit

Componente fitting :



1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)

Instalare :

Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.

1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.

3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.

5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.

6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.

Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

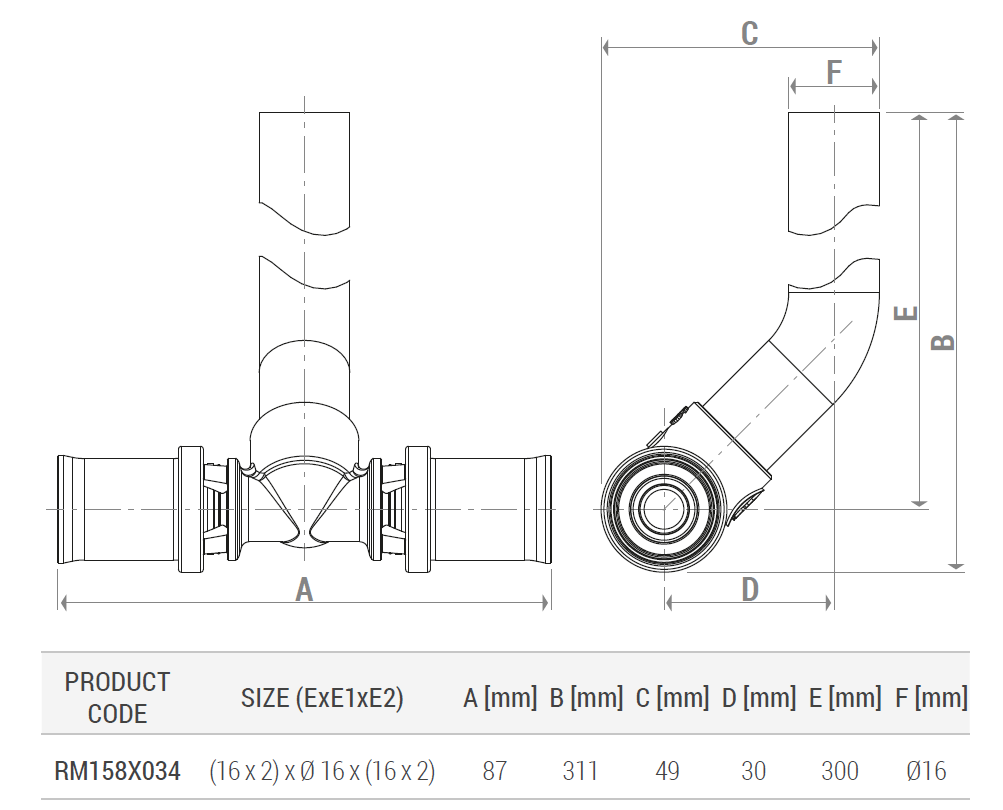

Dimensiuni :
