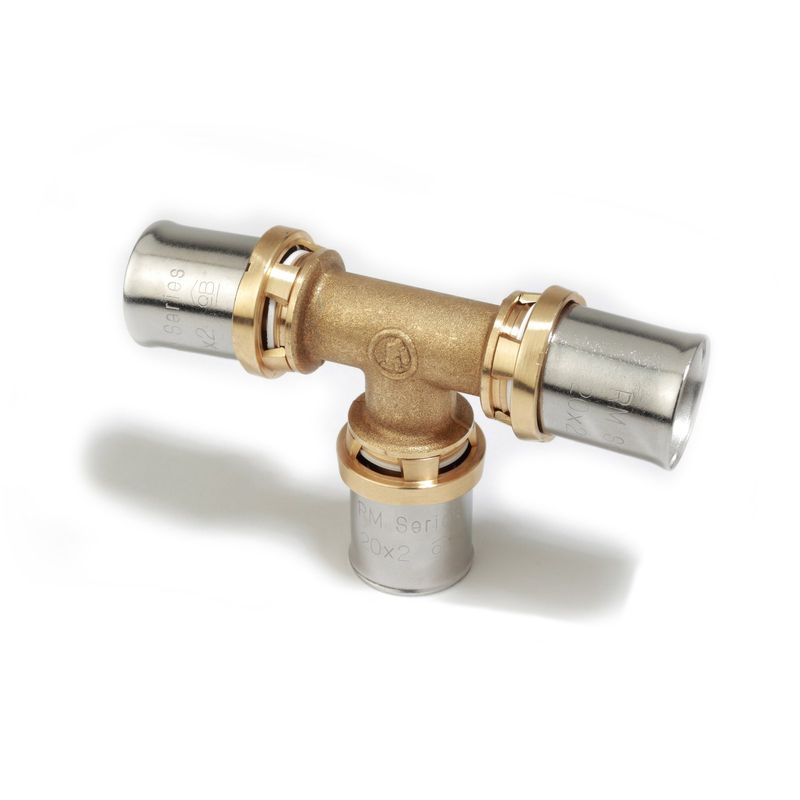

Teul de presare multiprofil Giacomini RM150Y011 este destinat instalatiilor de apa calda si rece, instalatiilor termice sau de racire, fiind compatibil cu tevi multistrat sau din plastic. Corpul este realizat din alama CW617N conform EN 12165, ceea ce asigura rezistenta ridicata la coroziune si durabilitate in timp. Elementele de etansare sunt formate din doua inele O-Ring negre din EPDM, conforme EN 681-1, potrivite pentru apa potabila si agent termic cu un continut maxim de glicol de pana la 50%.
Bucsa de compresie este confectionata din otel inoxidabil AISI 304, oferind o presare uniforma si sigura. Sistemul multiprofil permite utilizarea cu bacuri de presare tip TH, H sau U, in functie de diametru, asigurand flexibilitate in montaj.
Caracteristici tehnice:
-
Tip racord: Teu de presare multiprofil
-
Dimensiune: 32x3 mm
-
Material corp: alama CW617N (EN 12165)
-
Material bucsa: otel inoxidabil AISI 304
-
Garnituri: EPDM negru (EN 681-1)
-
Temperatura de lucru: 5 ÷ 110 °C
-
Presiune maxima de lucru: 10 bar
-
Continut maxim glicol in apa: 50%
-
Profil presare: TH, H, U
Avantaje:
-
Montaj rapid si sigur fara lipire sau filetare
-
Etansare fiabila datorita dublei garnituri EPDM
-
Compatibil cu mai multe profile de presare
-
Rezistenta ridicata la presiune si coroziune
-
Potrivit pentru sisteme de incalzire, racire si alimentare cu apa potabila.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

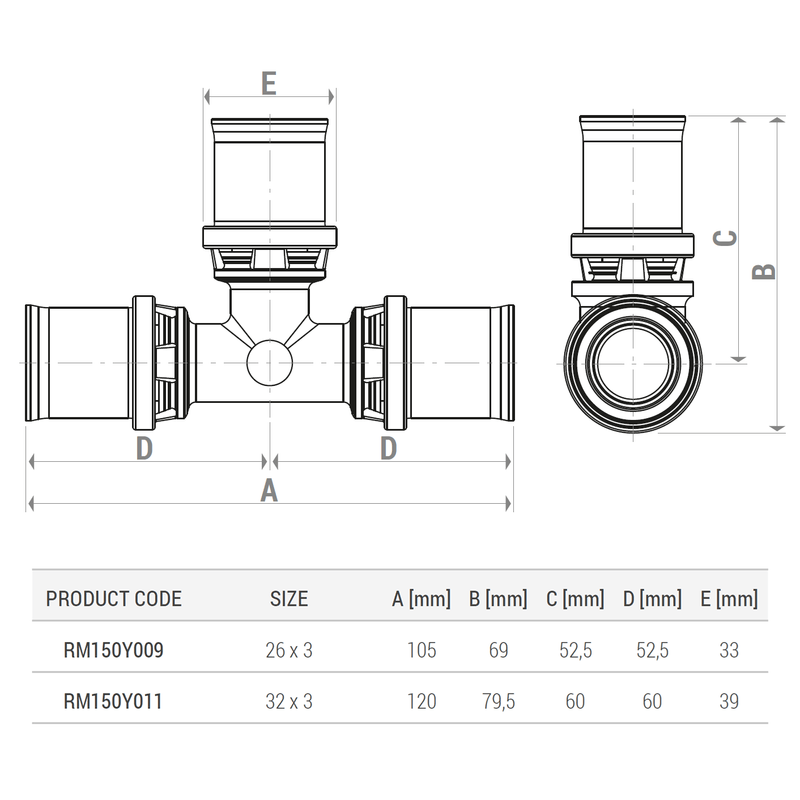

Dimensiuni :
