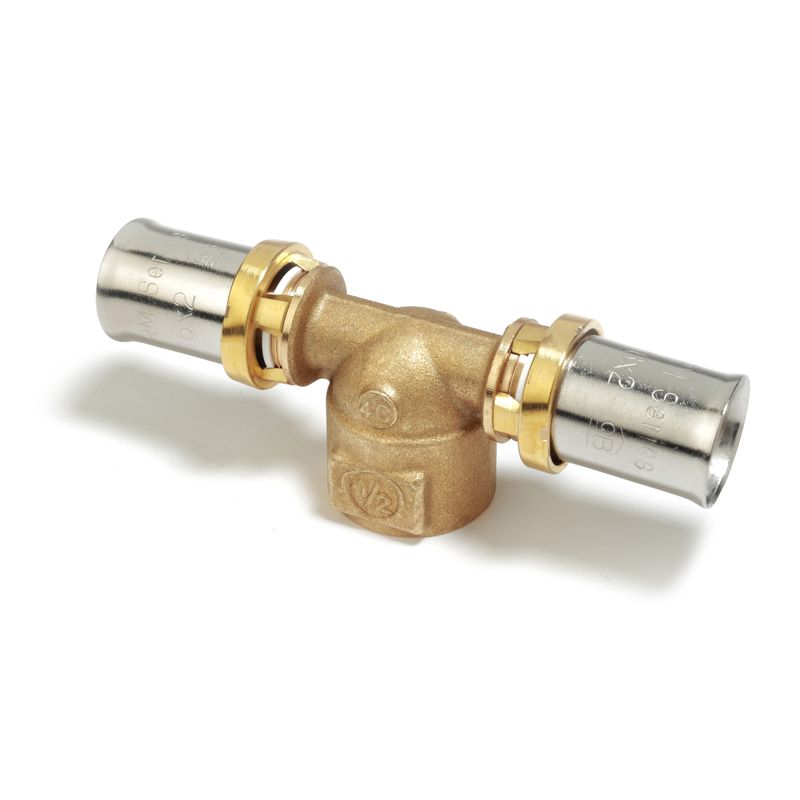

Teul RM154Y049 de la Giacomini este un fiting de tip multi-jaw press conceput pentru instalatii de apa calda, rece si sisteme de incalzire sau racire. Este realizat din alama CW617N conform standardului EN 12165, oferind durabilitate si rezistenta la coroziune.
Modelul are doua conexiuni prin presare pentru teava multistrat de 26x3 mm si un filet interior de 3/4”. Este prevazut cu garnituri duble O-Ring din EPDM, conforme EN 681-1, care asigura o etansare sigura si de lunga durata. Fitingul poate fi presat cu clesti cu profil TH, H sau U, fiind compatibil cu majoritatea sistemelor de presare.
Se utilizeaza in circuite de apa potabila, incalzire in pardoseala sau instalatii termice. Rezista la presiuni de pana la 10 bar si temperaturi de pana la 110°C.
Avantaje principale:
-
corp din alama rezistenta la coroziune si presiune;
-
montaj rapid si sigur, fara filetari suplimentare;
-
garnituri EPDM duble pentru etansare perfecta;
-
compatibilitate cu mai multe tipuri de clesti de presare;
-
intretinere minima si durata lunga de viata.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.
Dimensiuni :
