Teu compresie alama Giacomini R569Y128, 1" x 28, pentru teava cupru Teu compresie alama Giacomini R569Y128, 1" x 28, pentru teava cupru

Teu de compresie din alama, cu filet interior 1" x 28 mm, destinat tevilor din cupru. Se foloseste in instalatii de incalzire, racire, alimentare cu apa, dar si in sisteme de distributie a gazelor si hidrocarburilor lichide nepericuloase. Fitingul este conform standardului EN 1254-2 si asigura o conexiune sigura, etansa si durabila intre tevile de cupru si componentele filetate ale sistemului.

Racordul R569Y128 este prevazut cu doua garnituri O-ring:

• O-ring negru din EPDM conform EN 681-1, pentru instalatii de apa

• O-ring galben din NBR conform EN 549 si EN 682, pentru gaze si hidrocarburi lichide

Corpul si piulita sunt fabricate din alama CW617N conform UNI EN 12165, iar monocona este realizata din alama CW614N, conform UNI EN 12164.

Caracteristici tehnice:

• Tip fiting: teu de compresie cu filet interior

• Dimensiune: 1" x Ø28 mm

• Material corp: alama CW617N conform UNI EN 12165

• Material monocona: alama CW614N conform UNI EN 12164

• Garnituri: O-ring EPDM (apa) / O-ring NBR (gaz)

• Presiune maxima de lucru:

  • 10 bari (instalatii de apa)

  • 5 bari (instalatii de gaz sau hidrocarburi)

• Temperatura de lucru:

  • 5°C – 110°C (apa)

  • 5°C – 90°C (gaz si hidrocarburi)

• Standard: EN 1254-2

• Cuplu recomandat la strangere:

  • teava de cupru moale: 30 Nm

  • teava de cupru dura: 40 Nm

Caracteristici speciale:

• Etansare dubla prin garnituri O-ring pentru siguranta maxima

• Racord mecanic ireversibil – nu poate fi refolosit dupa strangere

• Respecta standardele europene pentru apa si gaz

• Conectare rapida si rezistenta la vibratii si variatii termice

Avantaje:

• Instalare rapida fara lipire sau filetare

• Rezistenta ridicata la presiune si coroziune

• Potrivit pentru aplicatii mixte (apa, gaz, hidrocarburi)

• Etansare fiabila si durata mare de viata

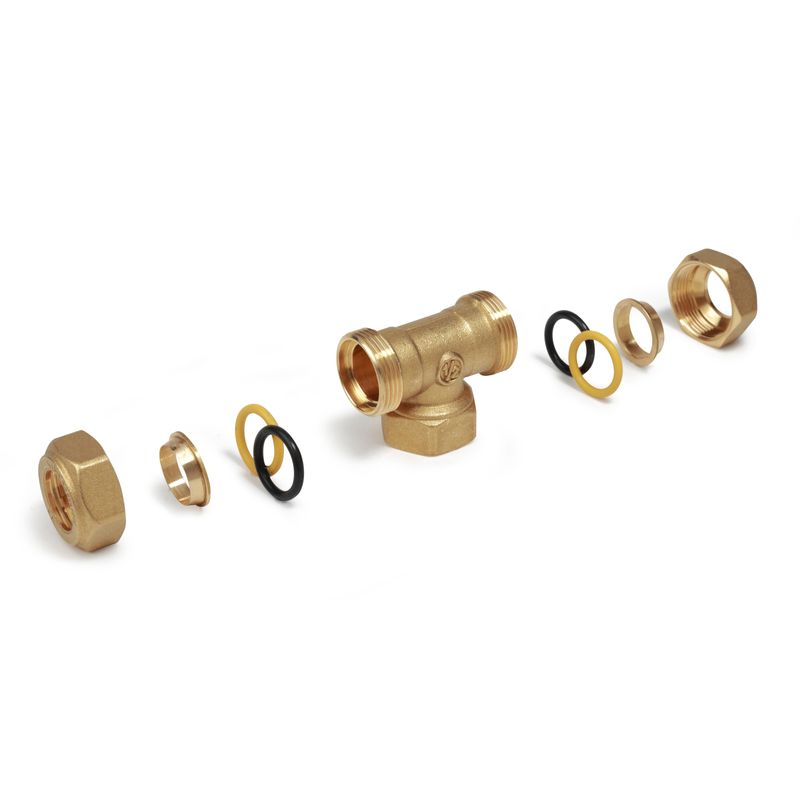

Componente:

1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting

Montaj :

Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:

1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
