Teu compresie alama Giacomini R569Y121, 3/4" x 18, pentru teava cupru Teu compresie alama Giacomini R569Y121, 3/4" x 18, pentru teava cupru

Teu de compresie din alama, cu filet interior 3/4" x 18 mm, destinat tevilor din cupru. Se utilizeaza in instalatii de incalzire, racire, alimentare cu apa, precum si in sisteme de distributie a gazelor si hidrocarburilor lichide nepericuloase. Construit conform standardului EN 1254-2, fitingul asigura o conexiune mecanica sigura, etansa si durabila intre tevile de cupru si alte elemente ale sistemului.

Racordul R569Y121 este echipat cu doua garnituri O-ring:

• O-ring negru din EPDM conform EN 681-1, pentru instalatii de apa

• O-ring galben din NBR conform EN 549 si EN 682, pentru instalatii de gaz si hidrocarburi lichide

Corpul si piulita sunt fabricate din alama CW617N conform UNI EN 12165, iar monocona este realizata din alama CW614N conform UNI EN 12164.

Caracteristici tehnice:

• Tip fiting: teu de compresie cu filet interior

• Dimensiune: 3/4" x Ø18 mm

• Material corp: alama CW617N conform UNI EN 12165

• Material monocona: alama CW614N conform UNI EN 12164

• Garnituri: O-ring EPDM (apa) / O-ring NBR (gaz)

• Presiune maxima de lucru:

  • 10 bari (instalatii de apa)

  • 5 bari (instalatii de gaz si hidrocarburi)

• Temperatura de lucru:

  • 5°C – 110°C (apa)

  • 5°C – 90°C (gaz si hidrocarburi)

• Standard: EN 1254-2

• Cuplu recomandat la strangere:

  • teava de cupru moale: 30 Nm

  • teava de cupru dura: 40 Nm

Caracteristici speciale:

• Etansare dubla prin O-ring pentru siguranta maxima

• Racord mecanic ireversibil – nu poate fi refolosit dupa strangere

• Rezistent la coroziune si la variatii de temperatura

• Compatibil atat cu instalatii de apa, cat si cu gaz sau hidrocarburi

Avantaje:

• Montaj rapid si sigur fara lipire sau filetare suplimentara

• Durabilitate mare si etansare fiabila

• Rezistenta excelenta la presiune si vibratii

• Aplicabil atat pentru uz rezidential, cat si industrial

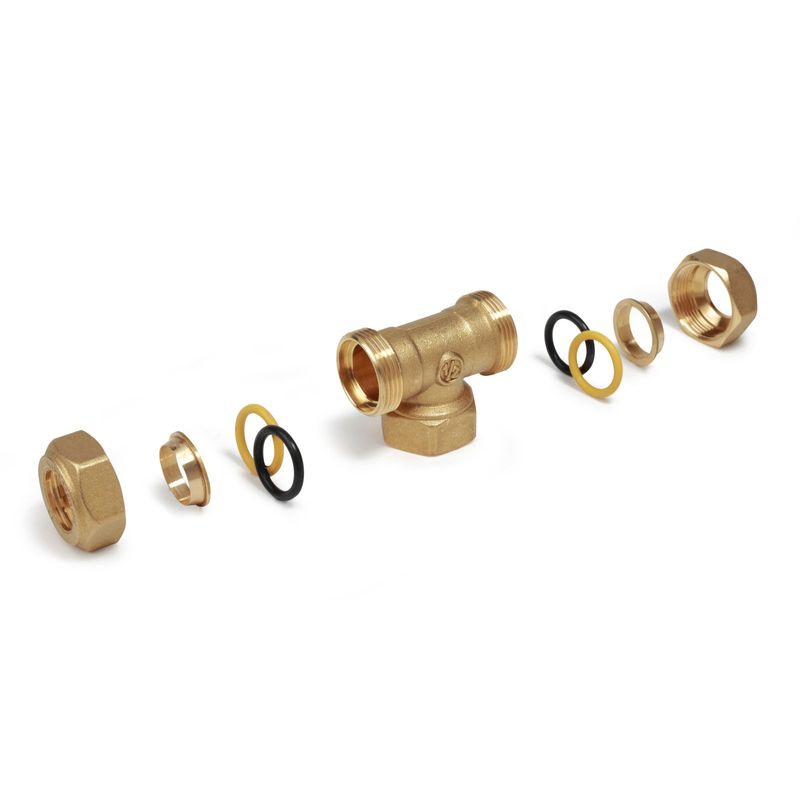

Componente:

1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting

Montaj :

Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:

1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
