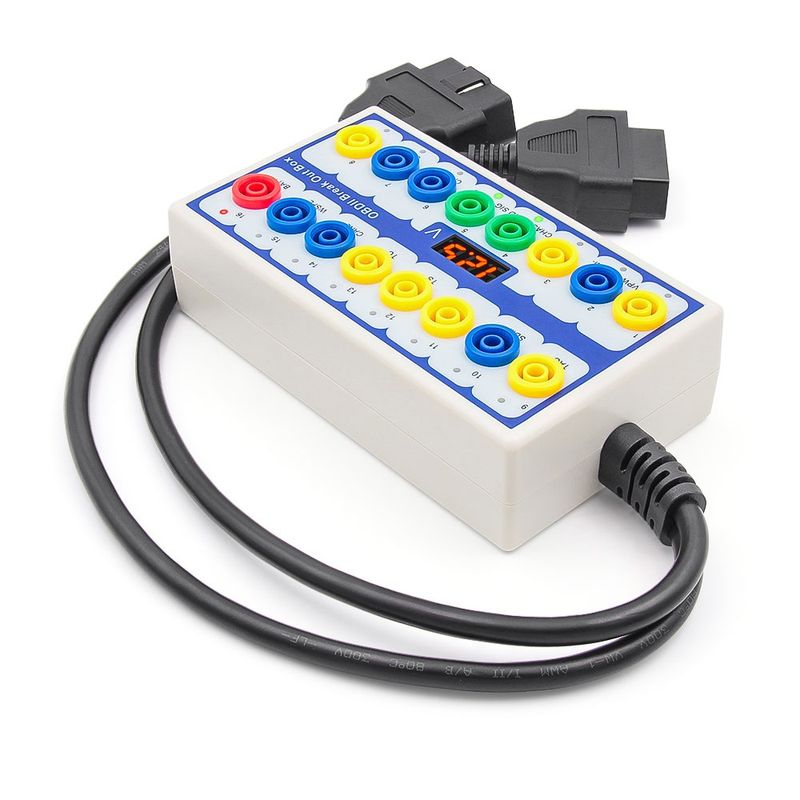

Tester Comunicare OBDII – Cutie Breakout OBD2 cu Indicatori LED, Functie Alimentare ECU, Convertor Tester Comunicare OBDII – Cutie Breakout OBD2 cu Indicatori LED, Functie Alimentare ECU, Convertor

Acest modul de testare OBD2 Breakout Box este o platforma moderna de diagnosticare pentru detectarea comunicarii intre interfata OBDII a masinii si unelte de diagnoza. Dispozitivul permite convertirea semnalelor OBD, testarea tensiunilor pe pini si alimentarea vehiculului in timpul inlocuirii bateriei, prevenind pierderea de date din ECU sau blocarea sistemului.

🔍 Functii principale:

• Detectare rapida a comunicarii OBDII – LED-urile integrate semnalizeaza vizual activitatea pe fiecare protocol.

• Convertor OBD1 → OBD2 – permite utilizarea unor adaptoare pentru a conecta masini vechi cu mufe OBD1 la testerul OBD2.

• Testare pini individuali – usureaza diagnosticarea tensiunii sau defectelor pe fiecare linie a mufei OBD.

• Functie de alimentare externa – mentine activ ECU-ul masinii atunci cand se schimba bateria, pentru a evita pierderea de date sau resetarea setarilor.

⚙️ Cum functioneaza:

1. Conectati cutia Breakout OBD2 la portul de diagnoza al masinii.

2. Alimentarea si tensiunea pe pini vor fi afisate prin LED-uri.

3. Conectati testerul auto – LED-urile se aprind sau palpaie in functie de protocolul activ.

   • Protocol CAN → LED-uri CAN-H si CAN-L vor straluci intens la detectie, apoi vor palpaia slab la comunicare.

4. Daca se doreste alimentare externa, conectati o baterie portabila pe pini 16 (plus), 4 si 5 (masa) pentru a mentine activ controlerul ECU in timpul schimbarii bateriei principale.

💡 Beneficii cheie:

• Previne defectiuni cauzate de intreruperea alimentarii (lumini martor, blocari telecomanda, resetare ECU)

• Ideal pentru ateliere, electricieni auto si pasionati de diagnoza

• Suporta testare pentru majoritatea protocoalelor OBD-II (CAN, K-Line, J1850 etc.)

• Portabil si usor de utilizat, cu cablu de test inclus

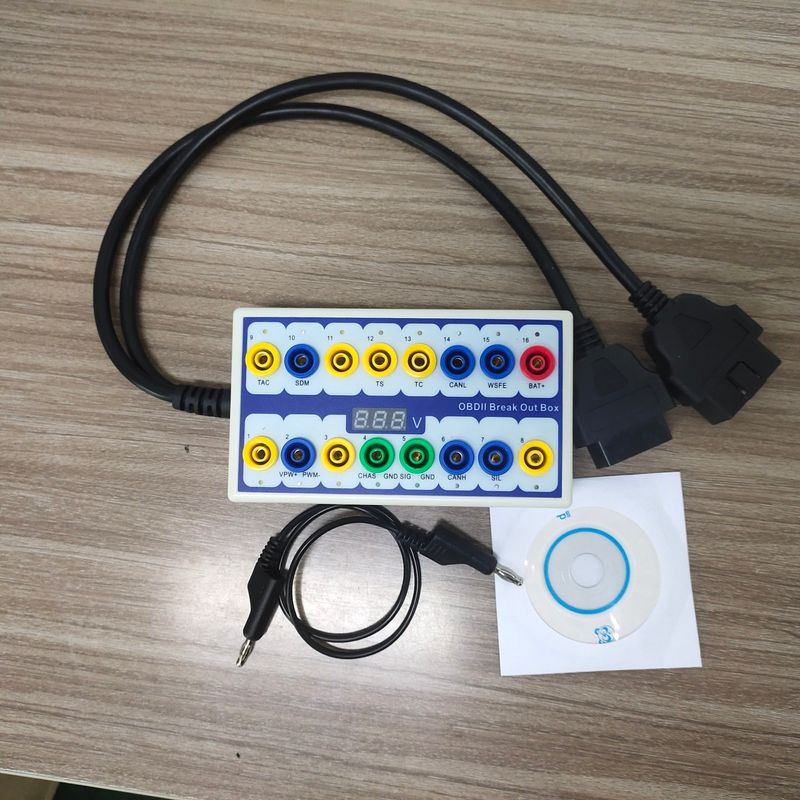

📦 Pachetul contine:

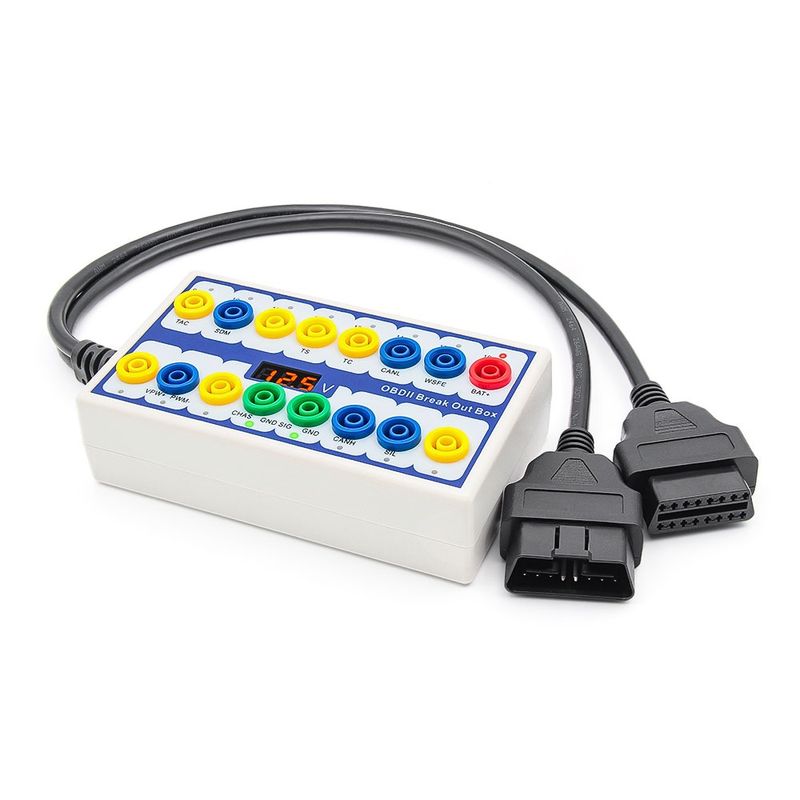

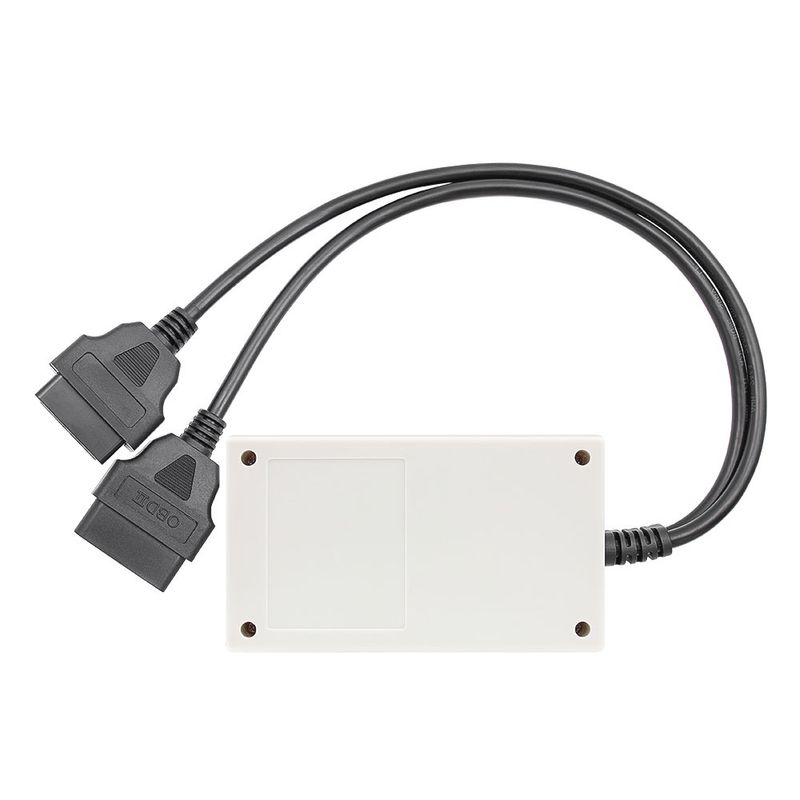

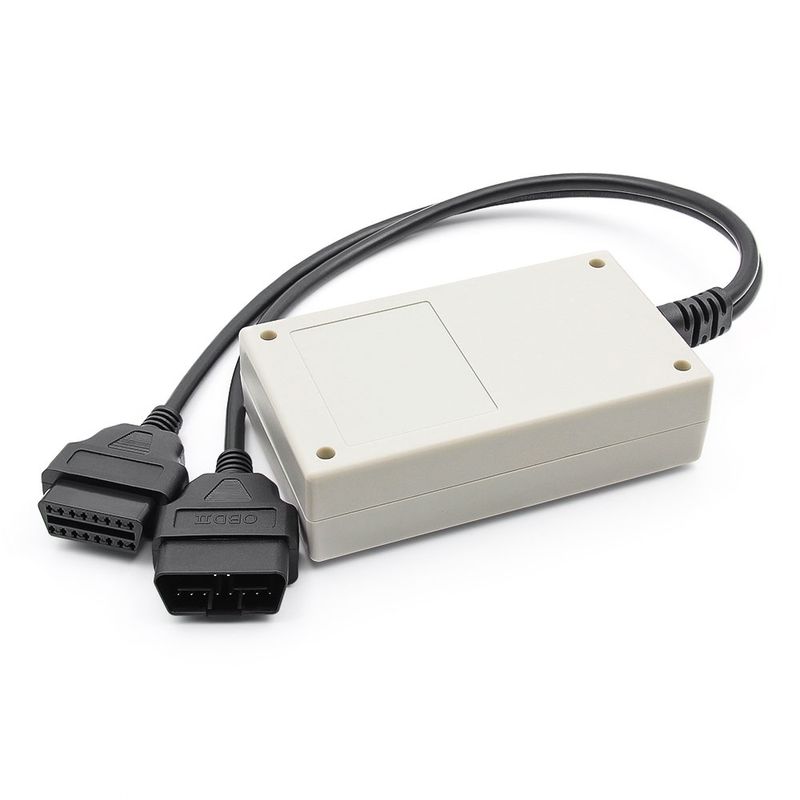

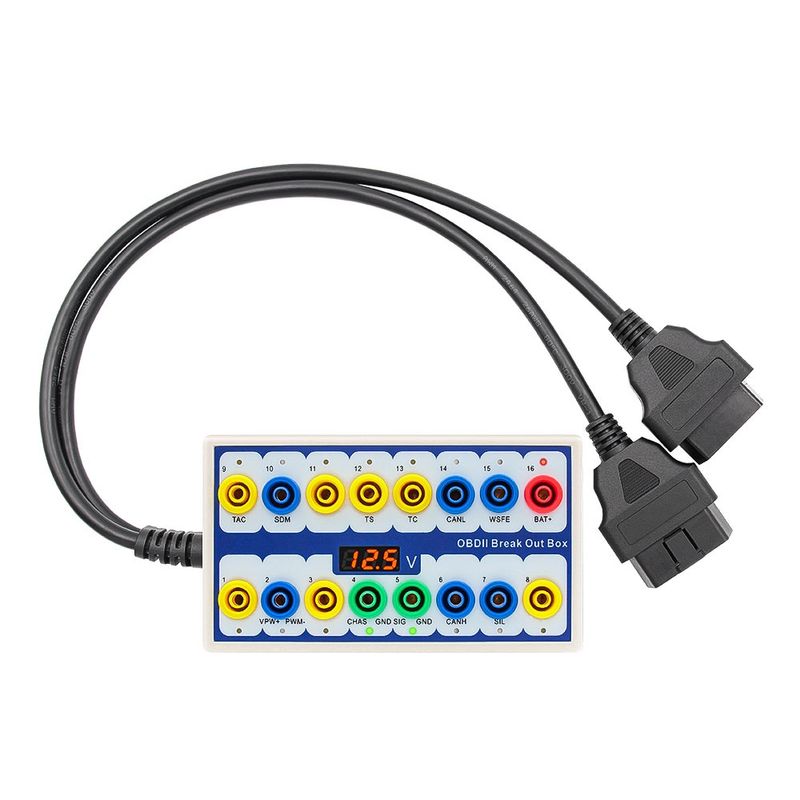

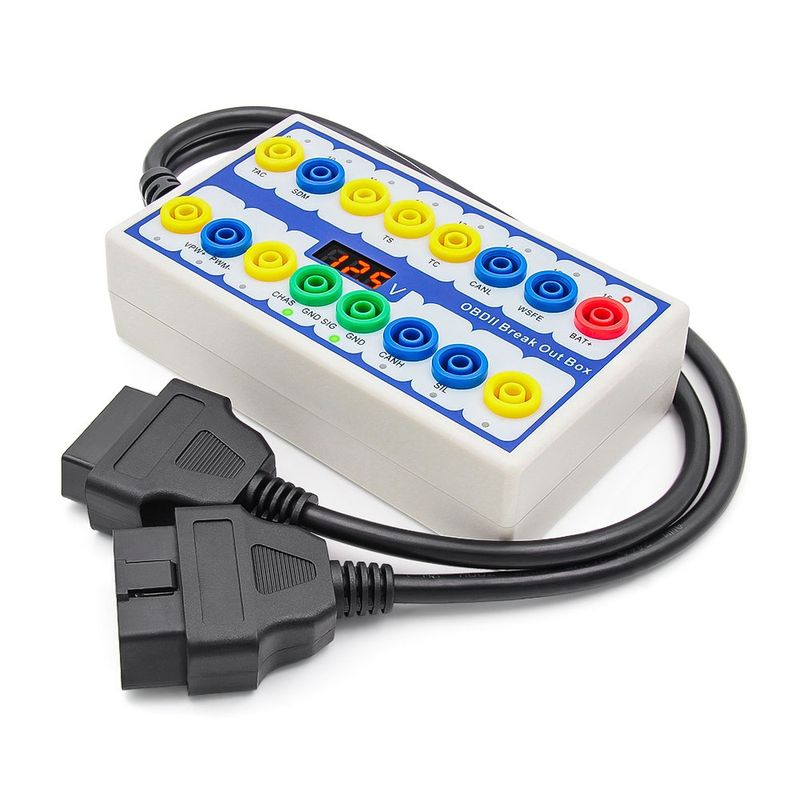

• 1x OBD2 Breakout Box cu LED-uri indicatori

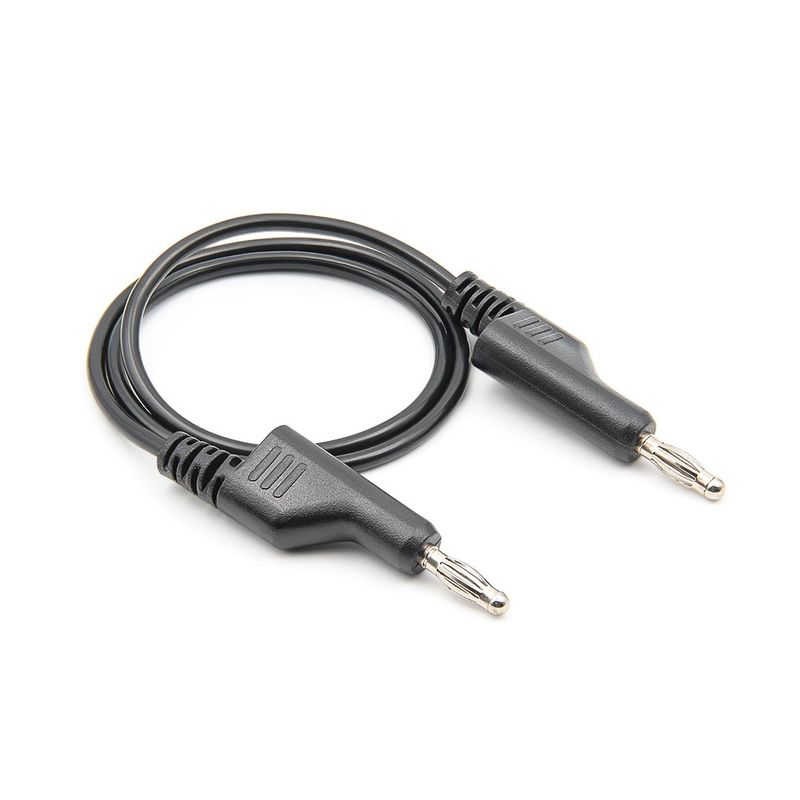

• 1x Cablu pin-test

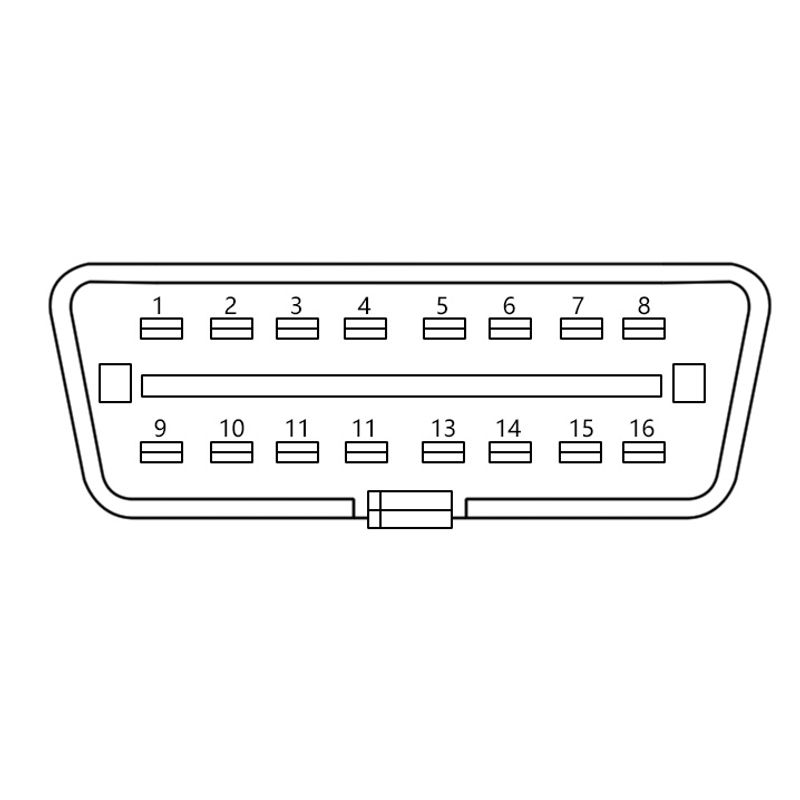

📌 Semnificatia pinilor (extract relevant):

• PIN 2: J1850 BUS+

• PIN 4: Masa alimentare

• PIN 5: Masa semnal

• PIN 6: CAN High

• PIN 7: K-Line (ISO9141-2)

• PIN 10: J1850 BUS-

• PIN 14: CAN Low

• PIN 15: L-Line

• PIN 16: Alimentare +12V

⚠️ Atentie: Nu este un tester auto in sine, ci un instrument de intermediere intre masina si testerul OBD2, ideal pentru service-uri sau verificari in faza de pre-diagnostic.
