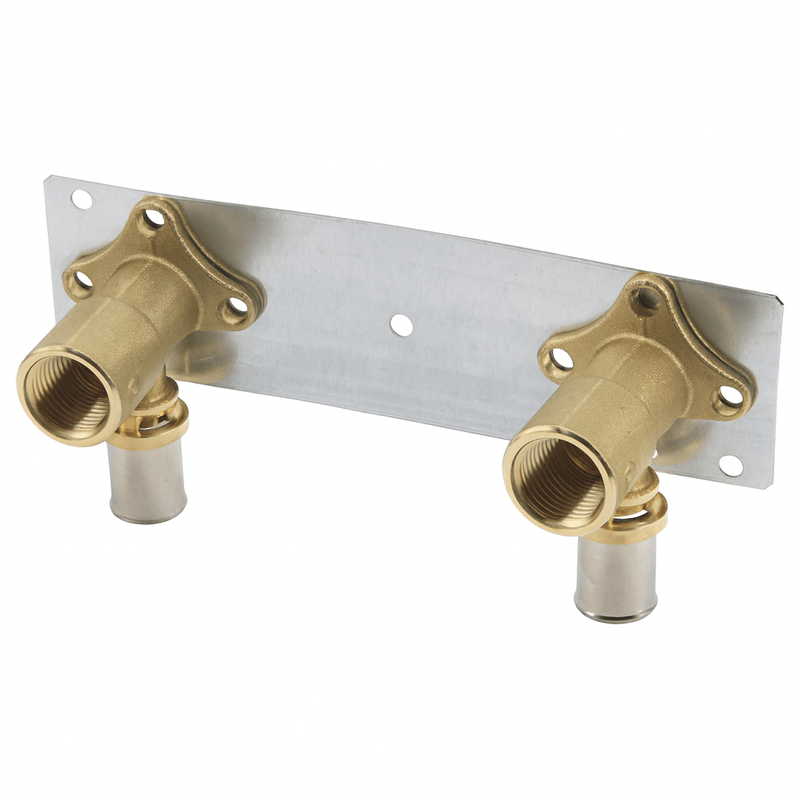

Set de doua coturi de perete cu filet interior 1/2” si conexiune prin presare pentru teava multistrat 20x2 mm, prevazute cu suport metalic zincat pentru fixare pe perete. Setul include si elemente de prindere si pini anti-rotatie, oferind o montare rapida si sigura a punctelor de racordare pentru baterii sau alte echipamente sanitare.
Fitingurile sunt realizate din alama CW617N conform EN 12165, cu manson de presare din otel inoxidabil AISI 304 si garnituri duble O-ring din EPDM negru (EN 681-1). Acestea asigura o etansare perfecta si o rezistenta mare la presiune si coroziune. Sunt compatibile cu sistemele de presare TH, H si U, folosite pentru tevi multistrat conform ISO 21003.
Caracteristici tehnice:
-
Tip fiting: cot perete cu filet interior si conexiune prin presare
-
Dimensiune: Rp 1/2" x (20x2)
-
Material corp: alama CW617N – EN 12165
-
Material manson: otel inoxidabil AISI 304
-
Garnituri: EPDM dublu O-ring (EN 681-1)
-
Profil de presare: TH, H, U
-
Temperatura de lucru: 5°C – 110°C
-
Presiune maxima de lucru: 10 bari
-
Procent maxim glicol in amestec: 50%
-
Suport: otel zincat cu distanta intre axe 120 sau 160 mm
-
Tip teava compatibila: multistrat conform ISO 21003
Caracteristici speciale:
-
Set complet cu doua coturi si suport metalic pentru montaj pe perete.
-
Compatibil cu teava multistrat 20x2 mm.
-
Etansare sigura datorita sistemului dublu O-ring.
-
Presare sigura si compatibila cu mai multe profiluri de cleste.
-
Asamblare usoara, ideala pentru montajul punctelor de racordare.
Avantaje:
-
Montaj rapid si precis pe perete.
-
Etansare fiabila si rezistenta in timp.
-
Rezistenta la coroziune si presiune.
-
Potrivit pentru apa rece, calda, incalzire sau racire.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

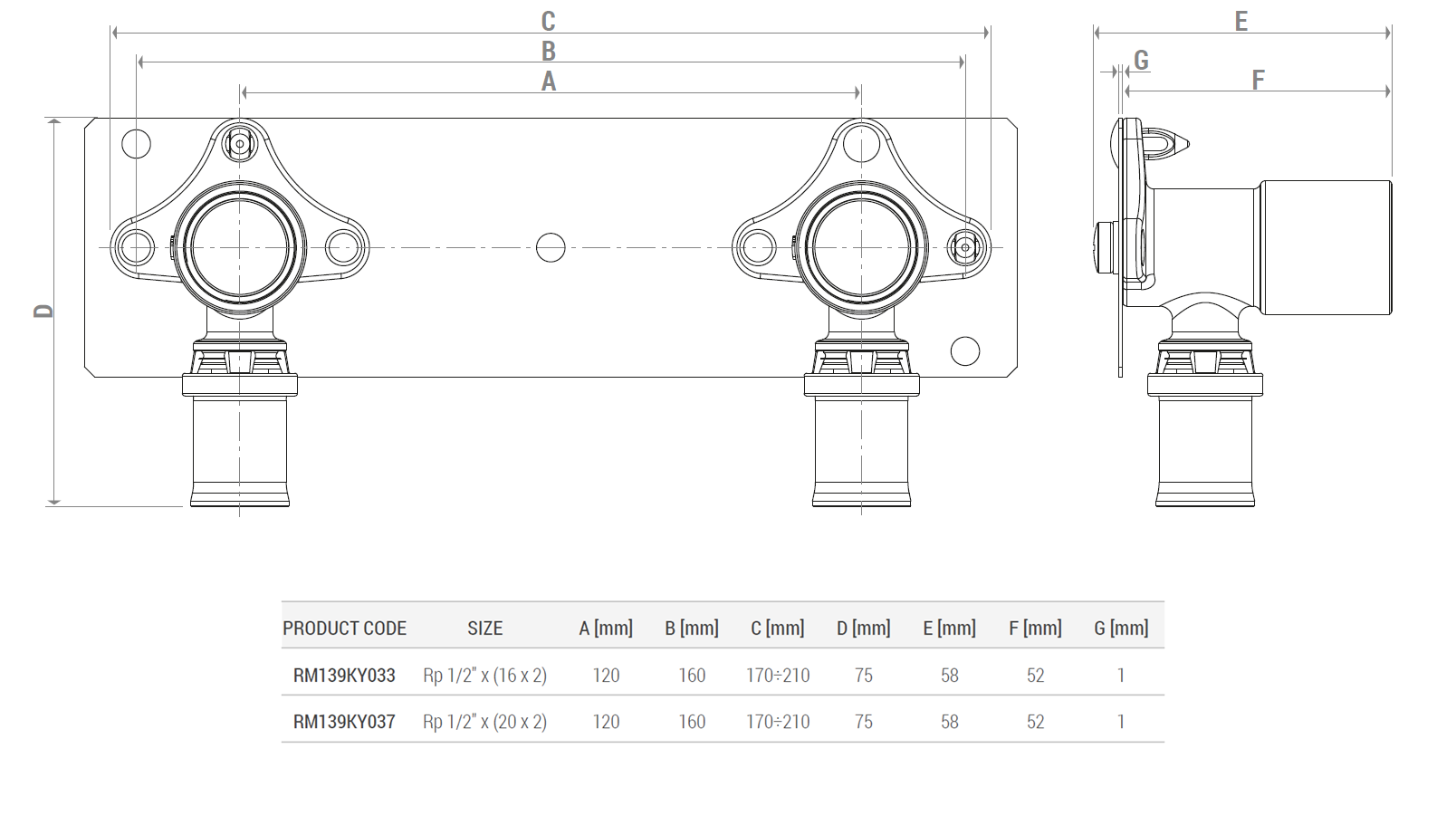

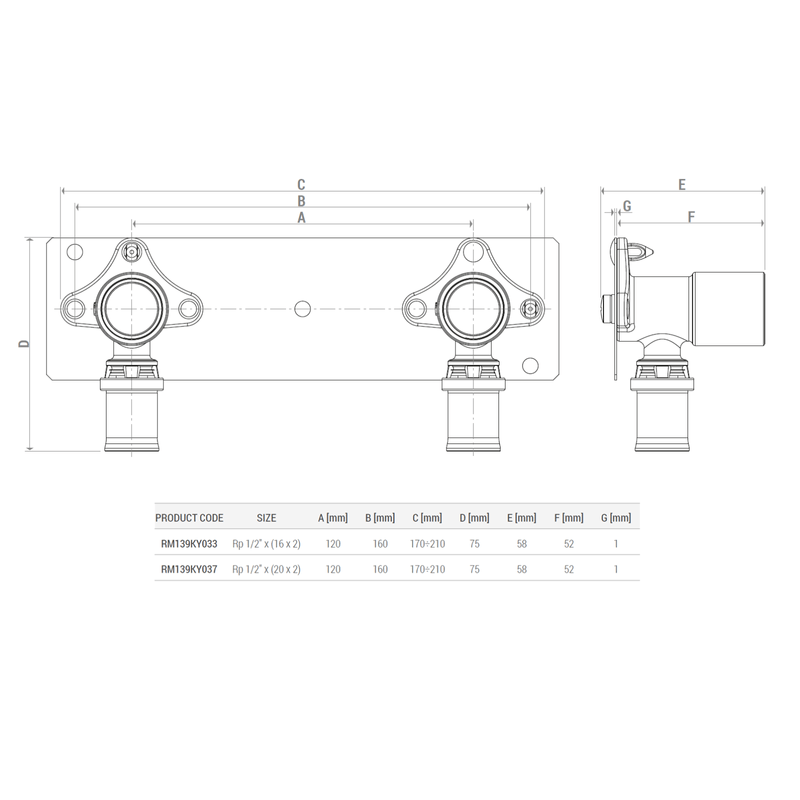

Dimensiuni :
