Separatorul hidraulic magnetic R146IM005 de la Giacomini este un echipament multifunctional esential pentru instalatiile moderne de incalzire si racire. Indeplineste simultan trei functii importante: separator hidraulic, defangator (filtrare impuritati) si disaerator (eliminare aer). Acest dispozitiv asigura functionarea eficienta si durabila a instalatiei, protejand componentele impotriva depunerilor de murdarie si a problemelor cauzate de aerul din sistem.

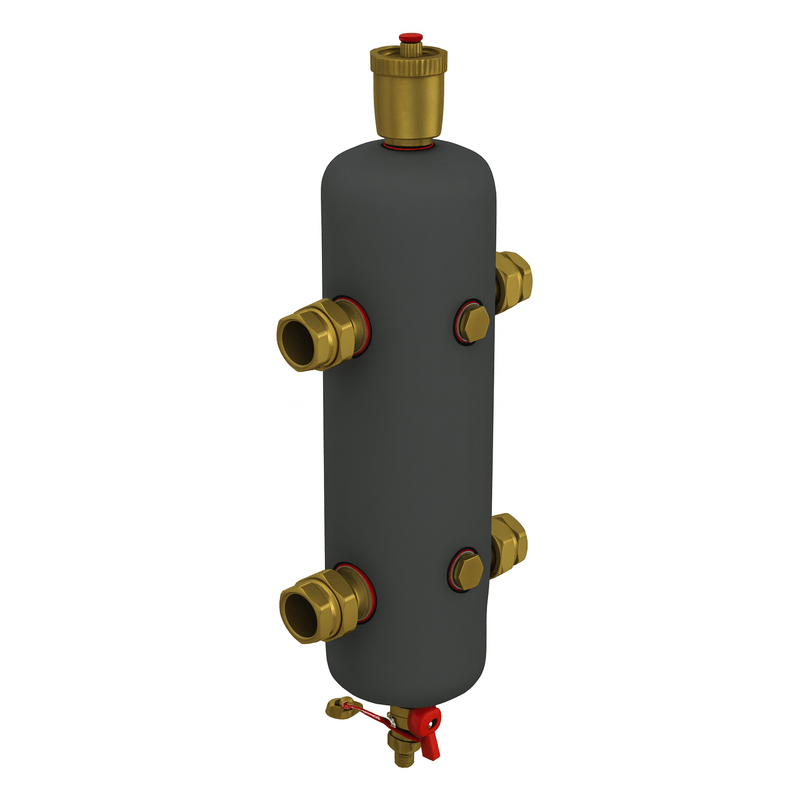

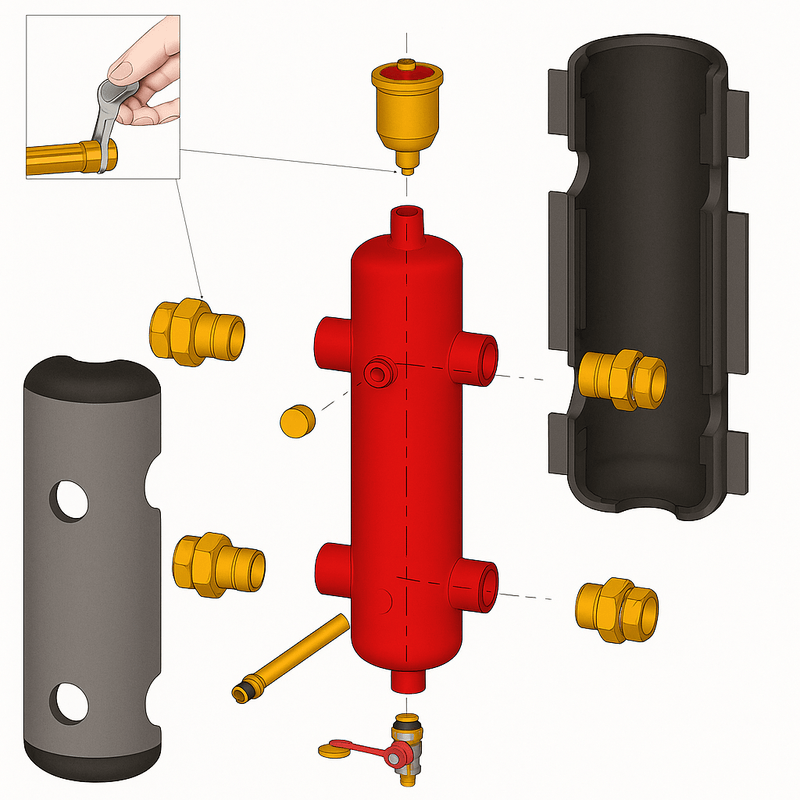

Este livrat complet echipat: valva automata de aerisire, robinet de golire cu racord portagoma, kit magnetic pentru retinerea particulelor feroase si coibentare termoizolanta profesionala.

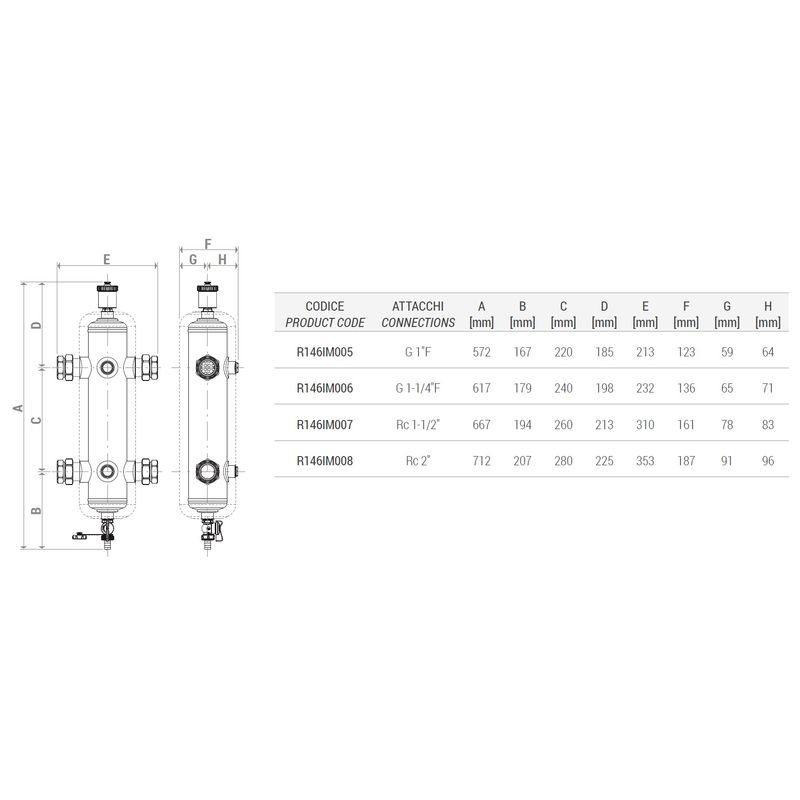

Date tehnice:
- Interval temperatura operare: 0 ÷ 110°C
- Presiune maxima de lucru: 10 bar
- Presiune maxima valva aerisire: 7 bar
- Fluide compatibile: apa si solutii glicolate (max. 50%)
- Conexiuni: filet interior G 1"
- Debit maxim recomandat: 2,5 m³/h
- reutate: 2,7 kg
- Volum intern: 1,5 litri
- Material corp: otel FE360 vopsit
- Materiale componente: alama, inox, EPDM, PP-H, magnet AlNiCo
- Izolatie termica: spuma PE cu aluminiu embosat (grosime 20 mm, densitate 30 kg/m³)
Functionare:

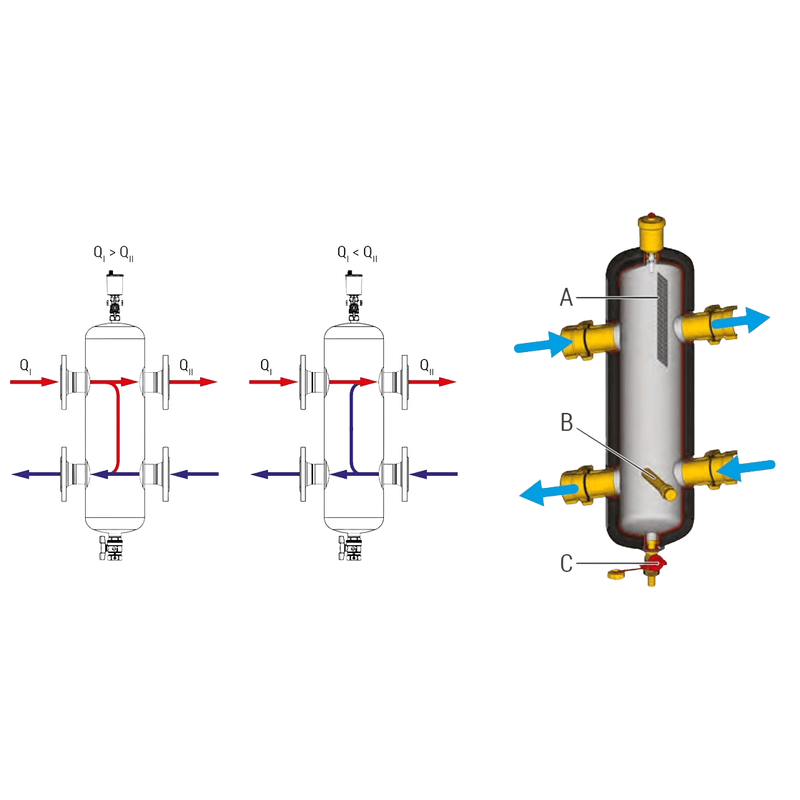

- Separatorul R146IM005 permite separarea circuitului primar de cel secundar dintr-o instalatie, astfel:
- Asigura debit constant pe circuitul de productie
- Permite debit variabil pe circuitul de distributie
- Retine impuritatile mecanice prin coliziune cu o plasa metalica
- Retine particulele feroase prin magnet
- Aerul este evacuat automat prin valva de pe partea superioara
- Periodic se recomanda deschiderea robinetului de golire pentru evacuarea murdariei
Instalare:
- Se monteaza numai in pozitie verticala, cu valva de aerisire in partea superioara
- Necesita un spatiu liber frontal de minim 130 mm pentru acces la magnet
- Se instaleaza in circuite cu un circulator principal si minim doua secundare
- Nu se monteaza orizontal sau inversat

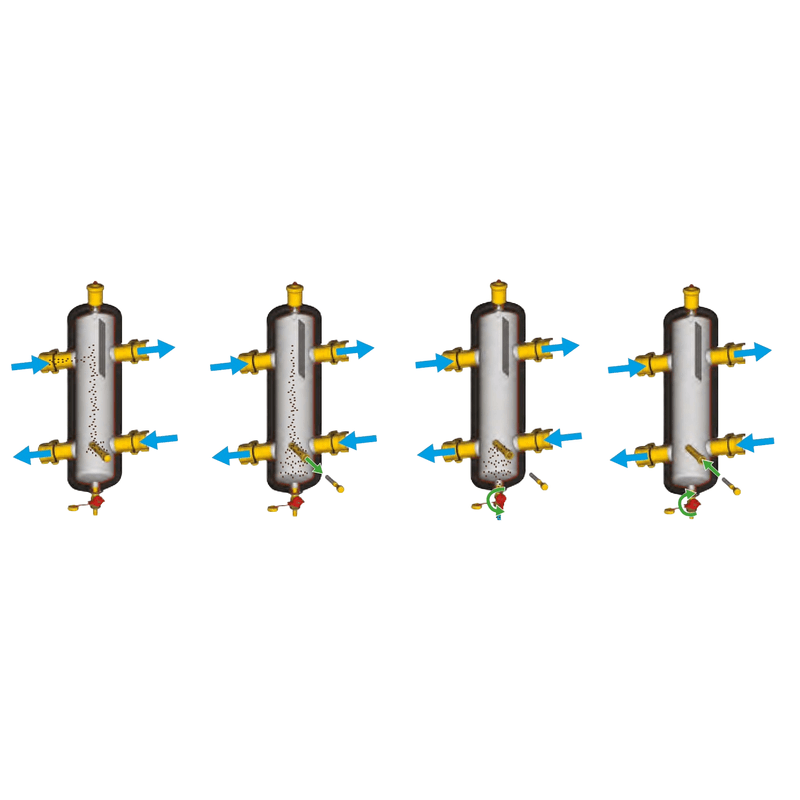

Mentenanta:
- Magnetul se desurubeaza si se scoate pentru a elibera impuritatile
- Se asteapta cateva minute pentru depunerea murdariei la baza
- Se deschide robinetul de scurgere pentru golirea impuritatilor
- Dupa curatare, se reinstaleaza magnetul
- Operatiunea se poate efectua si fara oprirea sistemului, dar este mai eficienta cu fluxul oprit
Specificatii produs:
- Tip: Separator hidraulic magnetic R146IM005
- Racorduri: Filetate G 1"
- Include: valva automata aerisire, robinet de scurgere, kit magnetic, izolatie
- Utilizare: sisteme HVAC (incalzire si racire) rezidentiale si comerciale
- Compatibil: cu apa si antigel
Pentru orice sistem modern de incalzire sau racire, separatorul Giacomini R146IM005 este solutia ideala pentru eficienta maxima si intretinere minima. Alege performanta si fiabilitatea garantata de un brand italian de top!
