Robinetul de presiune diferentiala Giacomini R147NY004 este conceput pentru utilizarea in sisteme hidrotermale de incalzire si racire – cum ar fi instalatii cu radiatoare, ventiloconvectoare sau sisteme radiante – in care sunt montate robineti termostatici, actuatoare termo-electrice sau valve de zona motorizate.
In aceste tipuri de instalatii, este posibil ca toate circuitele sa se inchida simultan, situatie care poate duce la cresterea presiunii in amonte de pompa. Fara un robinet de presiune diferentiala, aceasta suprapresiune poate provoca zgomote in instalatie si chiar deteriorarea pompei.
Robinetul R147NY004 permite mentinerea unei presiuni constante in sistem, indiferent de variatiile de debit, descarcand automat surplusul de presiune intre tur si retur. In acest fel, se asigura functionarea silentioasa si sigura a instalatiei, prelungind durata de viata a pompei si a celorlalte componente.
Dispozitivul are o scara gradata intre 1 si 6 metri coloana de apa, permitand calibrarea precisa a valorii dorite prin simpla rotire a manerului. In timpul functionarii, robinetul poate elibera debite de pana la 1000 l/h; pentru debite mai mari se pot monta mai multe robinete in paralel.
Poate fi instalat atat pe pozitie orizontala, cat si verticala, respectand sensul de curgere marcat pe corpul robinetului. Se monteaza intotdeauna intre conducta de tur si cea de retur, imediat dupa pompa.
Constructia robusta din alama CW617N, impreuna cu arcul din otel inoxidabil si garniturile EPDM, garanteaza rezistenta la presiune, temperaturi ridicate si coroziune.
Caracteristici tehnice:
- Tip: robinet de presiune diferentiala (by-pass)
- Domeniu de utilizare: instalatii de incalzire si racire (HVAC)
- Racorduri: G 3/4” F x G 3/4” F
- Fluid de lucru: apa, solutii de glicol (max. 50%)
- Temperatura maxima de lucru: 120 °C
- Presiune maxima de lucru: 10 bar
- Presiune diferentiala maxima: 60 kPa
- Domeniu de reglaj: 1 – 6 m.c.a.
- Debit maxim by-pass: 1000 l/h
- Corp: alama CW617N UNI EN 12165
- Arc: otel inoxidabil AISI 302
- Garnituri: EPDM
- Maner: ABS
- Montaj: orizontal sau vertical
- Dimensiuni: lungime 91–108 mm, inaltime 67–84 mm, latime 54 mm
Caracteristici principale
- Gama larga de reglaj, care permite instalarea pe sisteme cu capacitati diferite.
- Conexiune suplimentara de 1/4” pentru montarea unui aerisitor automat (se comanda separat), ce permite eliminarea periodica a buzunarelor de aer acumulate in robinet, prevenind astfel disfunctionalitatile.
- Poate descarca debite de pana la 1000 l/h; pentru debite mai mari se recomanda instalarea mai multor robinete in paralel.
Avantaje:
- Mentine presiunea constanta in sistem indiferent de variatia debitului
- Protejeaza pompa si celelalte componente impotriva suprapresiunii
- Reduce zgomotele in retea datorate vitezei mari a apei
- Reglaj simplu si precis prin buton gradat
- Constructie solida din alama, rezistenta la coroziune si uzura
- Posibilitate de instalare in pozitie orizontala sau verticala
- Compatibil cu apa si solutii de glicol pana la 50%
Instalare
Robinetul de presiune diferentiala R147N trebuie montat intotdeauna in aval de pompa, intre conductele de tur si retur. Poate fi instalat atat in pozitie orizontala, cat si verticala, respectand sensul de curgere indicat pe corpul robinetului.

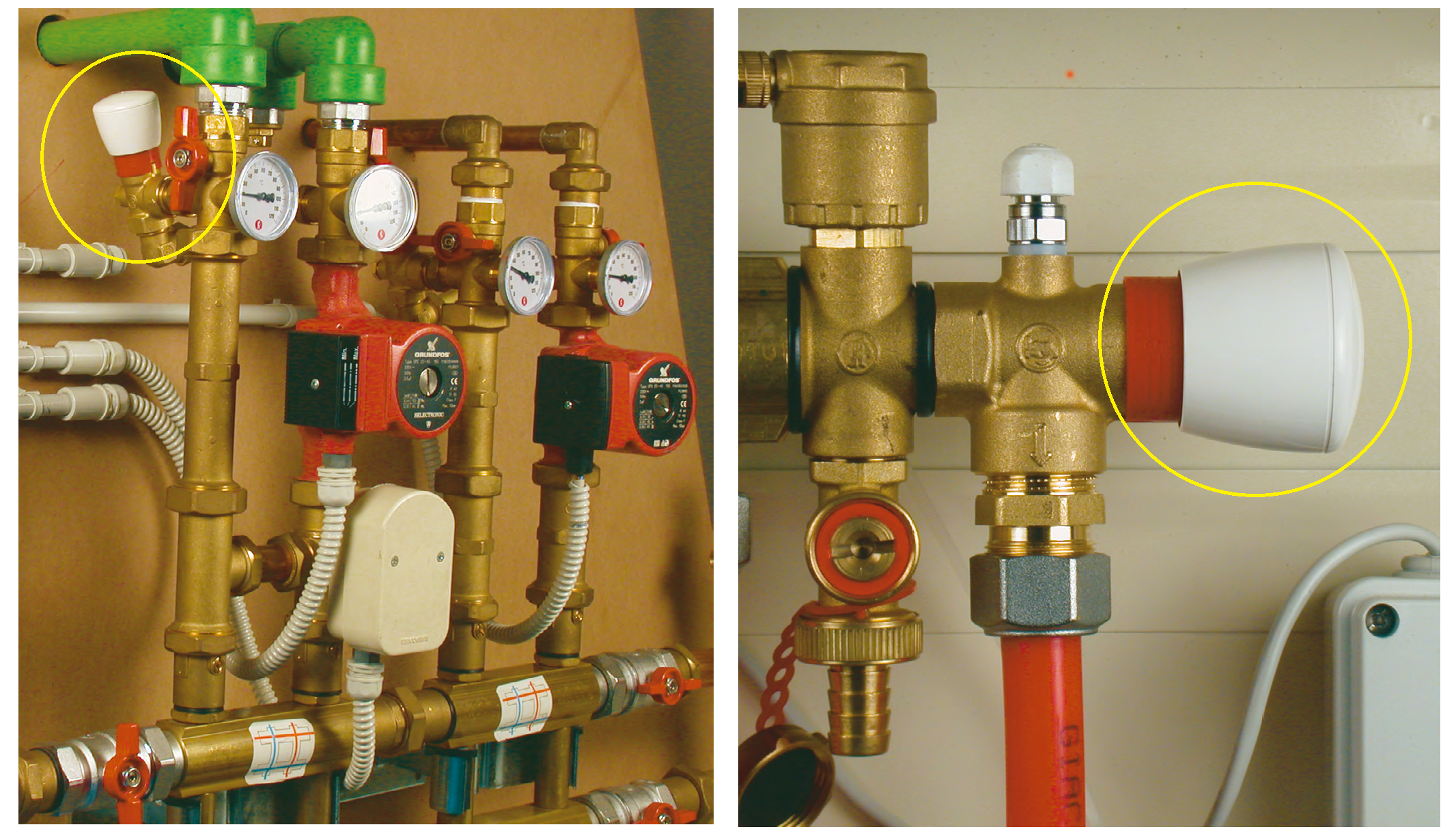

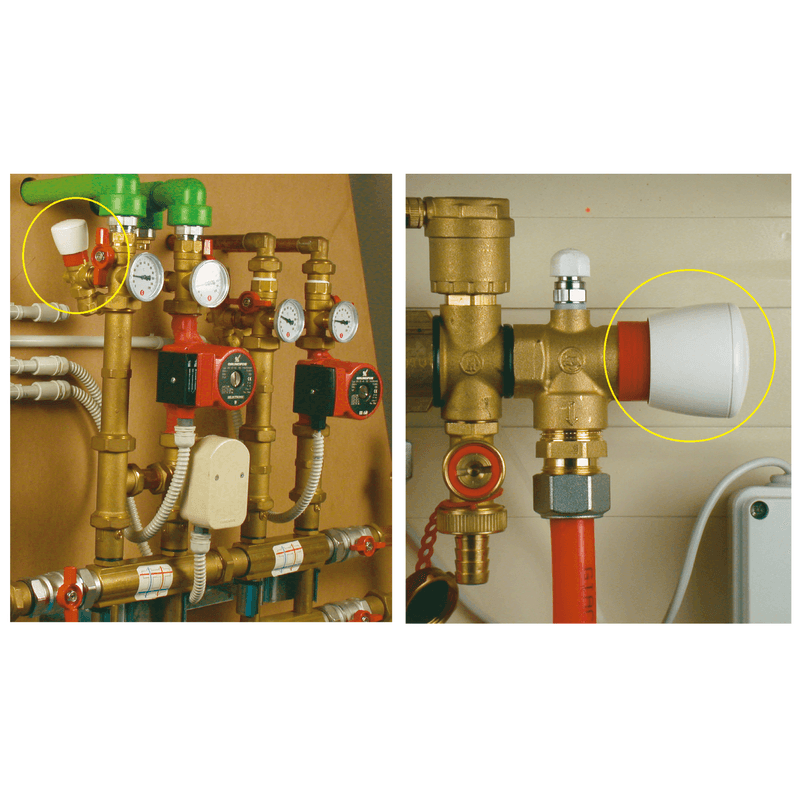

Acesta poate fi montat ca element independent (de exemplu, in camera tehnica sau in cutiile de distributie ale colectoarelor), dar si ca parte integrata in grupuri premontate de cazane sau in distribuitoare pentru sisteme radiante.
Reglaj (Calibrare)
Calibrarea robinetului se face prin rotirea manerului gradat. Scala, cuprinsa intre 1 si 6 metri coloana de apa, permite setarea valorii dorite a presiunii diferentiale.
Determinarea pozitiei corecte de calibrare se poate face prin doua metode: una teoretica si una practica.
-
Metoda teoretica:
Se bazeaza pe doua caracteristici ale sistemului – debitul total (Q1) si pierderea de presiune – utilizate la alegerea pompei de circulatie. Prin curba de functionare a pompei se identifica valoarea de prevalenta (P2) corespunzatoare unui debit (Q2) egal cu 15–20% din debitul de proiect. Aceasta valoare P2 reprezinta presiunea la care robinetul diferential trebuie sa fie setat.
-
Metoda practica:
Mai rapida, dar la fel de eficienta. In cazul colectoarelor din camera tehnica, se reduce debitul sistemului prin inchiderea unui robinet cu bila aflat in aval de racordul R147N (aproximativ 80%), apoi se deschide treptat pana cand robinetul diferential incepe sa se deschida (se poate observa dupa zgomotul din tevi sau cresterea temperaturii conductei de descarcare). Dupa calibrare, robinetul cu bila se redeschide complet pentru a restabili functionarea normala a sistemului.

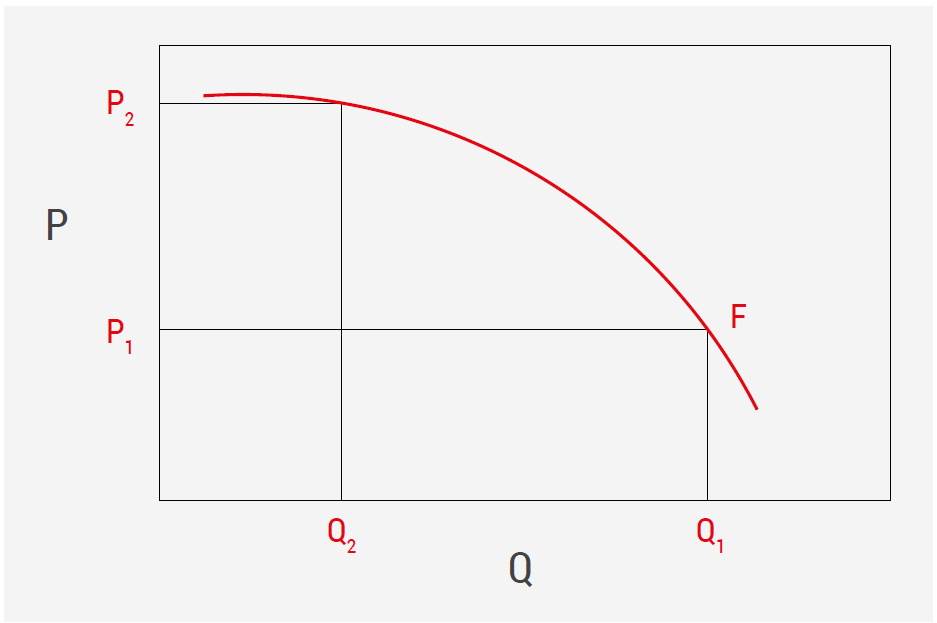

Diagrama 1 :
Parametri de referinta:
-
Q1 – debitul pompei in regim normal
-
P1 – presiunea pompei in regim normal
-
F – punctul de functionare al sistemului
-
Q2 – debit egal cu 15–20% din Q1
-
P2 – presiunea de deschidere a robinetului de presiune diferentiala

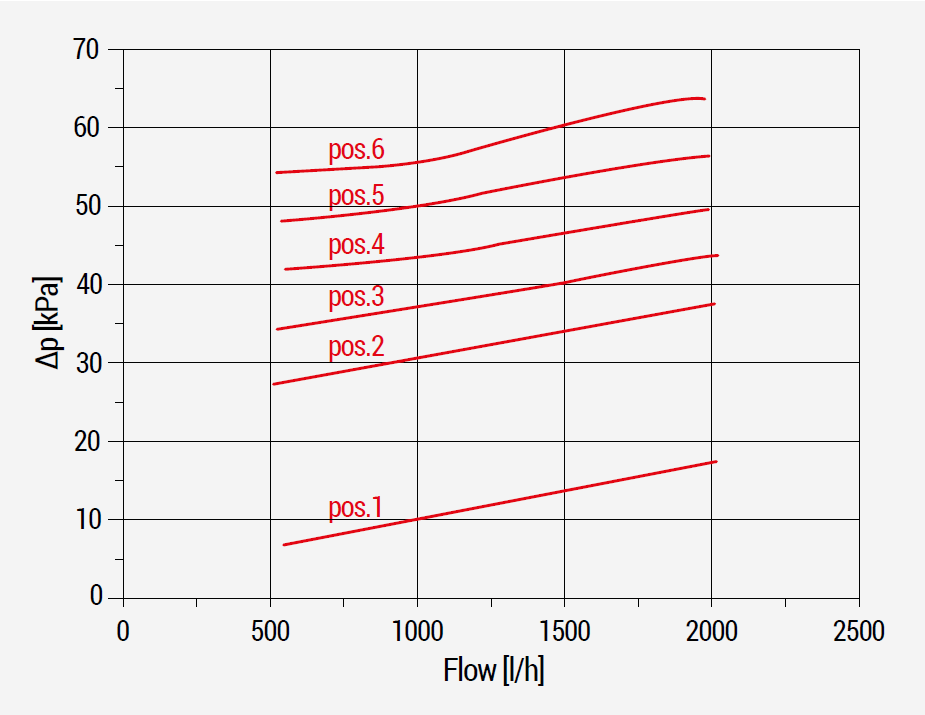

Diagrama 2 :
Diagrama reprezinta evolutia presiunii diferentiale in functie de debitul derivat (by-passat).

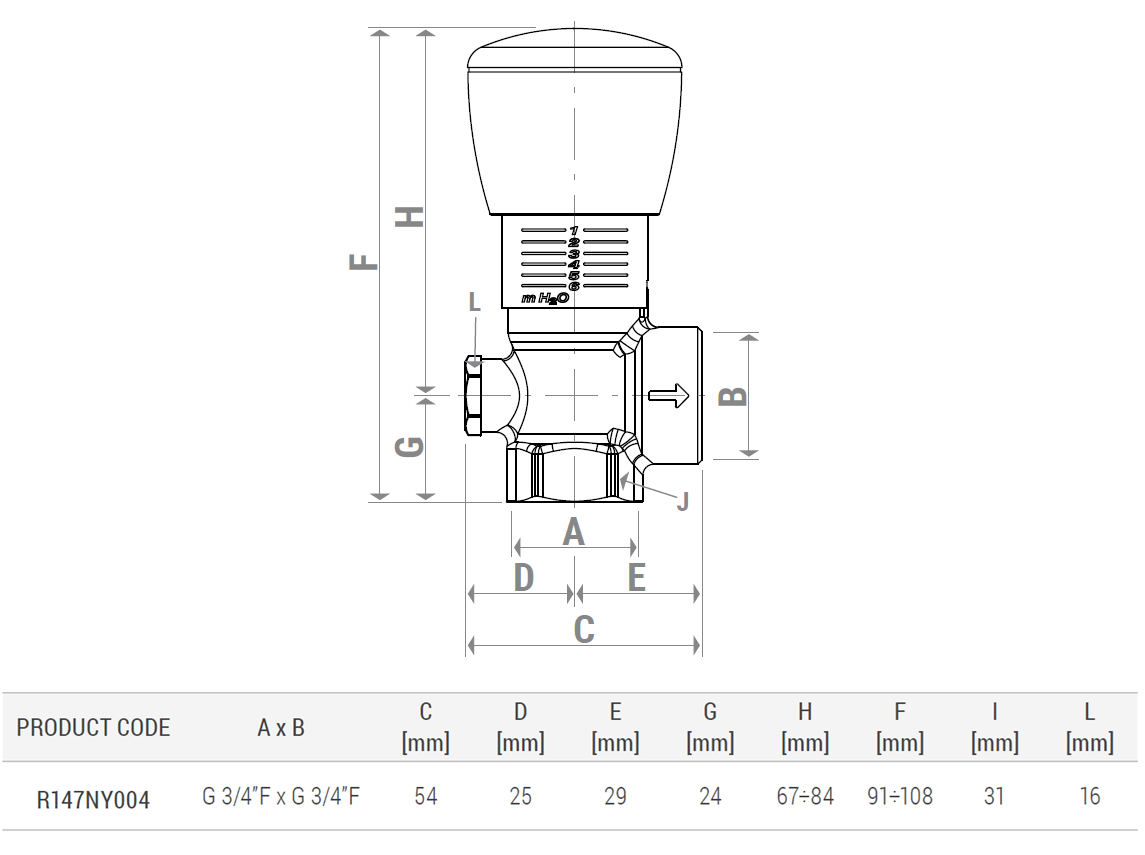

Dimensiuni :
