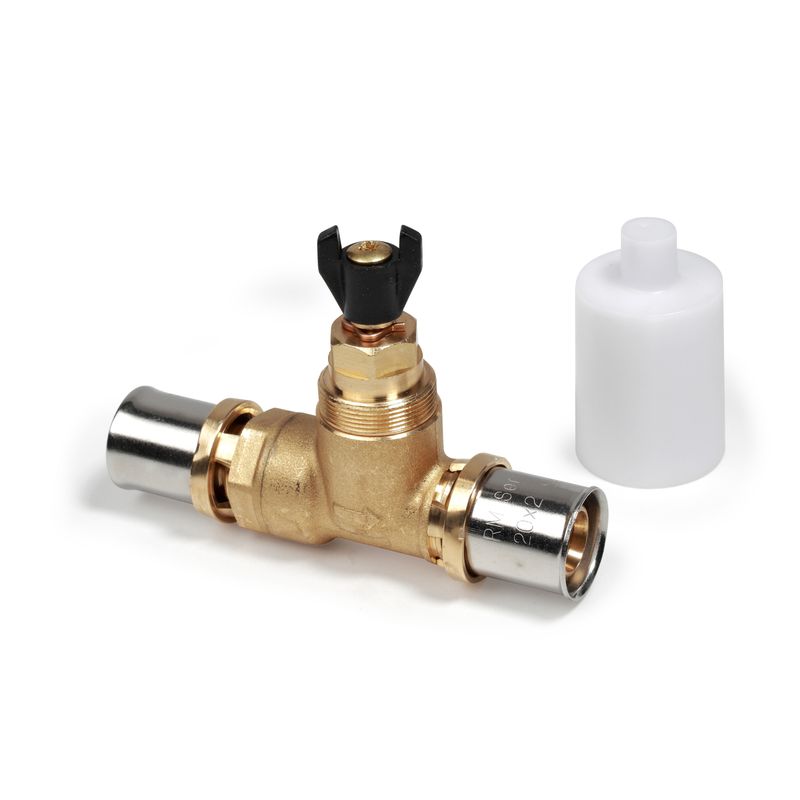

Robinetul de inchidere Giacomini RM173Y033 este destinat instalatiilor de incalzire si alimentare cu apa, fiind compatibil cu tevi multistrat de 16x2 mm. Este un produs robust, realizat din alama de inalta calitate CW617N conform EN 12165, rezistent la coroziune, presiune si variatii mari de temperatura.
Acest model foloseste un sistem de presare standard, care permite montajul rapid si sigur fara lipire sau filetare. Garniturile duble din cauciuc EPDM asigura o etansare perfecta, iar bucsa din otel inoxidabil AISI 304 mentine o strangere ferma si o durata lunga de utilizare.
Robinetul este prevazut cu capac de protectie, util in timpul montajului sau la lucrarile de intretinere. Este potrivit atat pentru apa rece, cat si pentru apa calda sau pentru circuite care contin amestecuri de apa si glicol de pana la 50%.
Caracteristici tehnice:
-
Dimensiune teava: 16x2 mm
-
Tip conexiune: prin presare
-
Material corp: alama CW617N – EN 12165
-
Bucsa de strangere: otel inoxidabil AISI 304
-
Garnituri: cauciuc EPDM, dubla etansare
-
Temperatura de lucru: 5 ÷ 110°C
-
Presiune maxima: 10 bar
-
Procent maxim glicol: 50%
-
Lungime totala: 105 mm
-
Inaltime: 74 mm
Caracteristici speciale:
-
Sistem de presare sigur si usor de montat
-
Cap de protectie inclus pentru siguranta la montaj
-
Bucsa din inox conica pentru introducere usoara a tevii
-
Etansare dubla pentru o siguranta maxima
-
Constructie compacta pentru montaj in spatii restranse
Avantaje:
-
Montaj rapid, curat si sigur
-
Fara lipire sau filetare
-
Rezistenta ridicata la coroziune si temperaturi mari
-
Durata lunga de viata si intretinere redusa
-
Ideal pentru inchiderea rapida a apei in puncte de interventie sau reparatii
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.
Dimensiuni :
