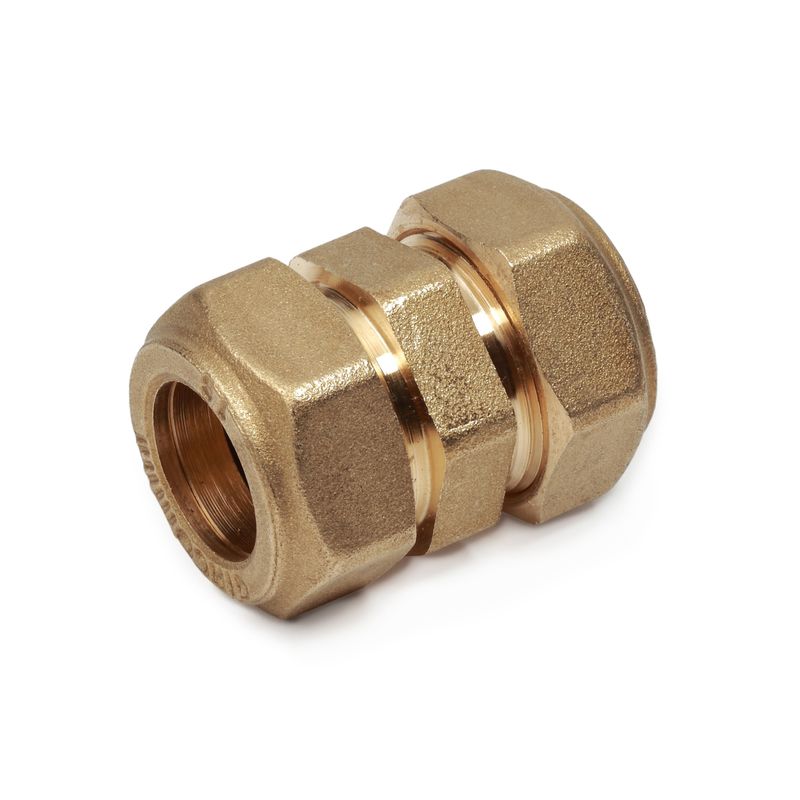

Racordul drept Giacomini R560Y011 este un fiting de compresie realizat din alama forjata, destinat utilizarii cu tevi din cupru. Conform standardului EN 1254-2, asigura o etansare sigura si durabila in instalatiile sanitare si termice. Garnitura O-ring neagra din EPDM respecta standardul EN 681-1, fiind conceputa pentru instalatii de apa potabila si menajera.
Caracteristici tehnice:
-
Tip fiting: Racord drept
-
Material: Alama CW617N
-
Diametru teava: Ø35 mm
-
Presiune maxima de lucru: 10 bar
-
Temperatura maxima de lucru: 110°C
-
Garnitura: O-ring EPDM conform EN 681-1
-
Standard de fabricatie: EN 1254-2
Avantaje:
-
Instalare rapida si etansare perfecta prin sistemul de compresie
-
Rezistenta excelenta la coroziune si uzura mecanica
-
Compatibil cu instalatii de apa rece sau calda
-
Fara necesitati de lipire sau sudura, reducand timpul de montaj
-
Fabricat in conformitate cu normele europene de calitate Giacomini
Acest racord este ideal pentru realizarea imbinarilor sigure si durabile in instalatii sanitare si termice, oferind performanta constanta si fiabilitate in exploatare.
Componente:
1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting
Montaj :
Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:
1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
