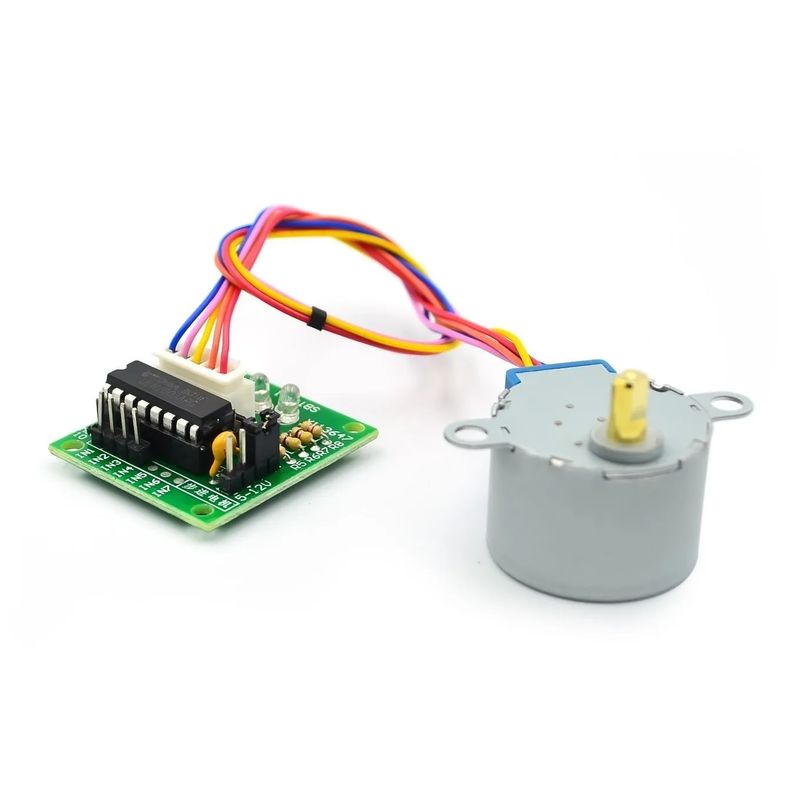

Modul motor step by step + driver 5V DC Modul motor step by step + driver 5V DC

Modul motor step by step + driver 5V DC.
_x000D_ Motoarele pas cu pas cunoscute și sub numele de motoare pas cu pas sunt dispozitive electromecanice care transformă o serie de impulsuri electrice în deplasări unghiulare discrete, ceea ce permite motoarelor să se rotească un anumit număr de grade (pași) în funcție de numărul și ordinea impulsurilor primite.
_x000D_ Motorul PaP 20BYJ-48 este utilizat pe scară largă de începători datorită ușurinței sale de utilizare. Pentru a opera motorul cu Arduino / Pic este necesar să folosiți un driver între Arduino și motor. Driverul recomandat este modulul ULN2003. Acest motor poate fi utilizat pentru a muta pârghiile, ca motor în cărucioare la distanță / bluetooth și multe altele.
_x000D_ Modulul ULN2003 este un driver special conceput pentru a conduce motorul pas cu pas 28BYJ-48 (cu un singur pol). În plus, poate fi utilizat pentru a conduce relee, motoare cu curent continuu sau orice sarcină DC cu consum redus de curent. Intern, are o serie de 7 tranzistoare NPN Darlington cu diode de protecție pentru sarcini inductive. Fiecare tranzistor sau canal este capabil să gestioneze o sarcină de până la 500mA, canalele pot fi utilizate în paralel și astfel cresc capacitatea curentă.
_x000D_ Folosind modulul ULN2003 cu motorul pas cu pas 28BYJ-48 putem controla direcția de rotație și viteza motorului folosind semnale TTL, aceste semnale pot fi obținute de la un microcontroler precum Arduino, Pic sau Raspberry Pi.
_x000D_
_x000D_ Informații suplimentare
_x000D_
_x000D_ Specificatii tehnice
_x000D_
_x000D_ Caracteristici motor:
_x000D_ – Model: 28BUJ-48-5V
_x000D_ – Tensiune de operare: 5V DC
_x000D_ – Consum curent: aprox. 55mA – Motor pas cu pas unipolar
_x000D_ – Număr de faze: 4
_x000D_ – Frecvență: 100 Hz
_x000D_ – Rezistență DC: 50 Ohm
_x000D_ – Cuplu nominal: 34.3mN.m
_x000D_ – Cuplu static: 300 gf.cm
_x000D_ – Zgomot: <35dB
_x000D_ – Viteza unghiulară nominală: 1.6 rpm
_x000D_ – Reducere: 64:1
_x000D_ – Arbore de ieșire: 5mm diametru și 6mm lungime
_x000D_ – Fullstep: 256 trepte pe rotație
_x000D_ – Halfstep: 512 trepte pe rotație
_x000D_
_x000D_ Driver ULN2003:
_x000D_ – Cip: ULN2003
_x000D_ – Tensiune de operare: 5V
_x000D_ – Canale: 7
_x000D_ – Capacitate curentă: 500mA
_x000D_ – Diode de protecție (catod comun)
_x000D_ – LED-uri indicatoare (4 canale).

.
