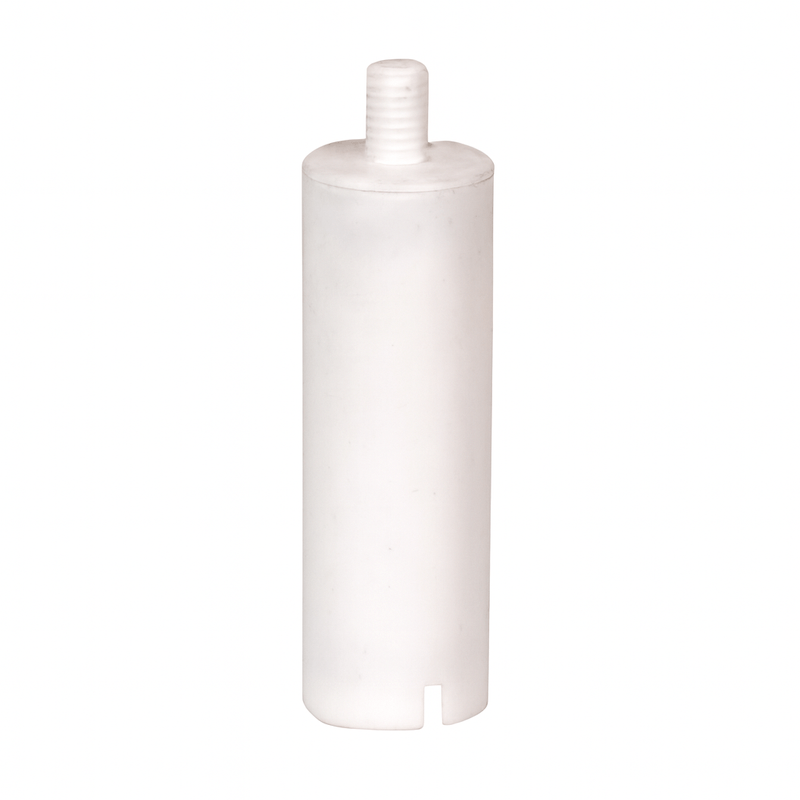

Kit magnetic Giacomini P74MY003 pentru filtru Y magnetizabil, magnet neodim 55 mm Kit magnetic Giacomini P74MY003 pentru filtru Y magnetizabil, magnet neodim 55 mm

Kit magnetic de inlocuire pentru filtrele Y magnetizabile Giacomini R74MY007 si R74MY008, echipat cu magnet din neodim lungime 55 mm. Modelul P74MY003 este conceput pentru retinerea impuritatilor feromagnetice (particule de fier) din fluidele termice utilizate in instalatii de incalzire si racire, imbunatatind eficienta filtrarii si protejand pompele, robinetii si schimbatoarele de caldura
_x000D_
_x000D_ Magnetul este fabricat din neodim tip N35H, material cu forta magnetica ridicata si rezistenta la temperaturi inalte, fiind compatibil cu filtrele Giacomini R74M si cu valvulele R701F dotate cu filtru integrat.

_x000D_ _x000D_

_x000D_ Caracteristici tehnice:

_x000D_ _x000D_

_x000D_
• _x000D_

  Tip produs: kit magnetic pentru filtru Y

  _x000D_
_x000D_
• _x000D_

  Compatibilitate: filtre R74MY007, R74MY008

  _x000D_
_x000D_
• _x000D_

  Lungime magnet: 55 mm

  _x000D_
_x000D_
• _x000D_

  Material magnet: neodim N35H

  _x000D_
_x000D_
• _x000D_

  Fluide compatibile: apa si solutii de glicol (max. 50%)

  _x000D_
_x000D_
• _x000D_

  Temperatura de lucru: 5°C – 90°C

  _x000D_
_x000D_
• _x000D_

  Presiune maxima de lucru: 30 bari

  _x000D_
_x000D_
• _x000D_

  Capacitate de filtrare (cuplata cu filtru R74M): 500 μm

  _x000D_
_x000D_
• _x000D_

  Domeniu de utilizare: instalatii HVAC, incalzire si racire in circuit inchis

  _x000D_
_x000D_

_x000D_ _x000D_

_x000D_ Caracteristici speciale:

_x000D_ _x000D_

_x000D_
• _x000D_

  Retine impuritatile metalice din fluidul termic, protejand echipamentele din instalatie.

  _x000D_
_x000D_
• _x000D_

  Poate fi montat in filtrele Y Giacomini sau in robinetii cu filtru R701F.

  _x000D_
_x000D_
• _x000D_

  Magnet neodim N35H cu putere ridicata de atractie si rezistenta la temperatura.

  _x000D_
_x000D_
• _x000D_

  Usor de instalat si curatat in timpul mentenantei periodice.

  _x000D_
_x000D_
• _x000D_

  Compatibil cu filtrele metalice din inox AISI 304.

  _x000D_
_x000D_

_x000D_ _x000D_

_x000D_ Avantaje:

_x000D_ _x000D_

_x000D_
• _x000D_

  Filtrare magnetica suplimentara pentru protectie sporita a instalatiei.

  _x000D_
_x000D_
• _x000D_

  Reduce uzura componentelor hidraulice si riscul de blocare.

  _x000D_
_x000D_
• _x000D_

  Creste durata de viata a sistemului termic.

  _x000D_
_x000D_
• _x000D_

  Intretinere usoara si curatare rapida sub jet de apa.

  _x000D_
_x000D_

_x000D_
_x000D_ Componente :
_x000D_
_x000D_ _x000D_ _x000D_

_x000D_
1. _x000D_

   Corp filtru

   _x000D_
_x000D_
2. _x000D_

   Capac

   _x000D_
_x000D_
3. _x000D_

   Plasa metalica

   _x000D_
_x000D_
4. _x000D_

   Magnet

   _x000D_
_x000D_

_x000D_
_x000D_ Functionare :
_x000D_

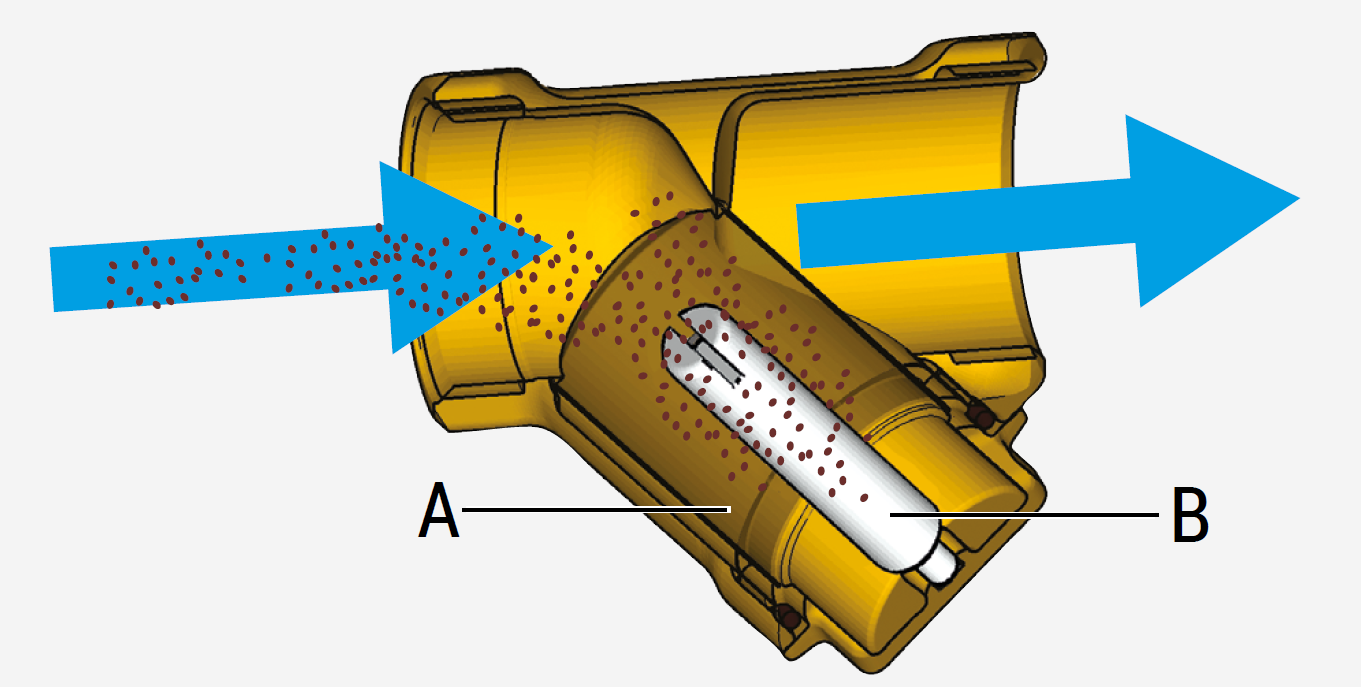

_x000D_ Filtrul magnetic tip Y R74M functioneaza astfel: fluxul de lichid intra in filtru si este incetinit, permitand separarea impuritatilor solide prezente in fluid.
_x000D_
_x000D_ Impuritatile solide sunt retinute atunci cand intra in contact cu plasa metalica (A), iar particulele metalice sunt atrase si pastrate de magnet (B).
_x000D_
_x000D_ Corpul filtrului este proiectat astfel incat sa utilizeze intreaga suprafata de filtrare, prelungind durata de functionare inainte ca plasa sa se murdareasca complet.
_x000D_
_x000D_
_x000D_
_x000D_ Instalare :
_x000D_
_x000D_ Filtrul R74M trebuie montat intotdeauna in amonte fata de toate componentele sistemului care pot fi deteriorate sau pot functiona mai slab din cauza impuritatilor. Se recomanda instalarea unor robinete de inchidere inainte si dupa filtru, pentru a facilita operatiunile periodice de intretinere.
_x000D_
_x000D_ De obicei, filtrul se monteaza la intrarea in sistemul de alimentare cu apa, inaintea supapei de sens, a dispozitivelor de protectie si a reductoarelor de presiune. Poate fi folosit si in circuitele inchise de incalzire, la intrarea in generatorul de caldura, pentru a proteja schimbatorul de caldura de impuritatile provenite din instalatie.
_x000D_
_x000D_ Pentru o eficienta mai mare in retinerea si depunerea impuritatilor solide, este recomandat ca filtrul sa fie montat pe o conducta orizontala, cu capacul filtrului orientat in jos. Pentru o instalare corecta, verificati sensul de curgere indicat de sageata marcata pe corpul filtrului.
_x000D_
_x000D_
_x000D_ Mentenanta : _x000D_ _x000D_

Intretinerea filtrului trebuie efectuata ori de cate ori este necesar, in functie de nivelul de impuritati din fluidul utilizat.
_x000D_ Se recomanda curatarea filtrului cel putin o data pe an, pentru a evita reducerea debitului si formarea depunerilor care nu mai pot fi indepartate si care pot necesita inlocuirea plasei filtrante.

_x000D_ _x000D_

Pentru curatarea plasei metalice si a magnetului, urmati pasii de mai jos:

_x000D_ _x000D_

_x000D_
1. _x000D_

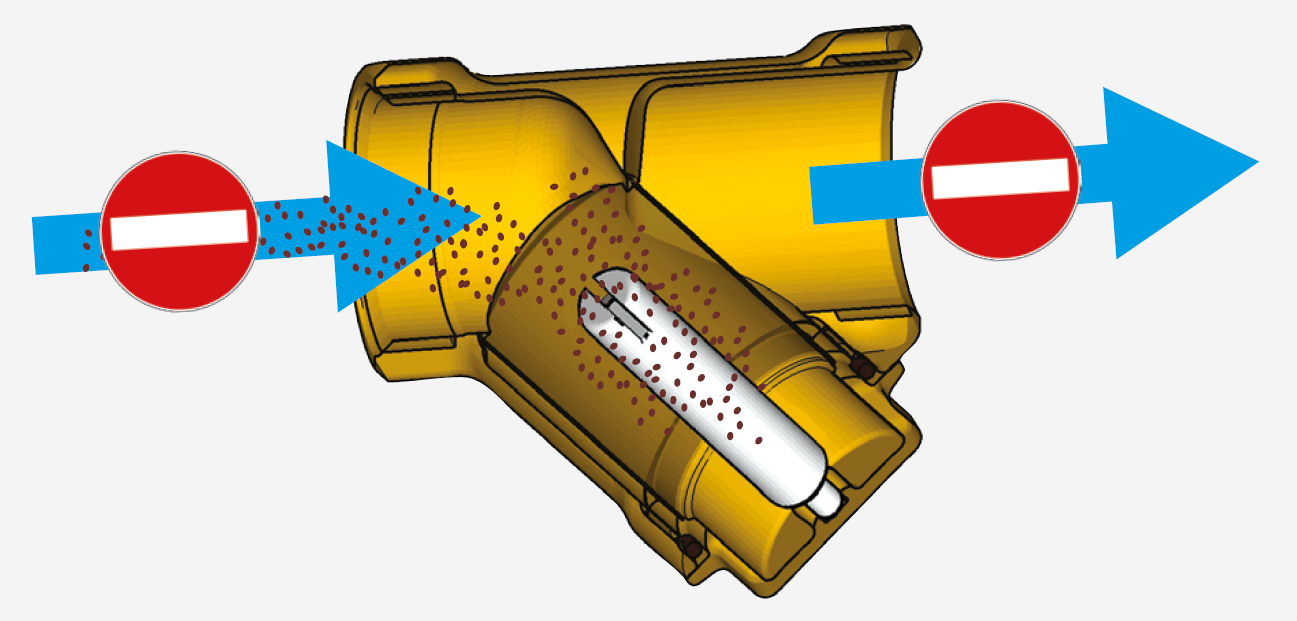

   Inchideti robinetele de inchidere montate in amonte si aval de filtru.
   _x000D_

   _x000D_
_x000D_
2. _x000D_

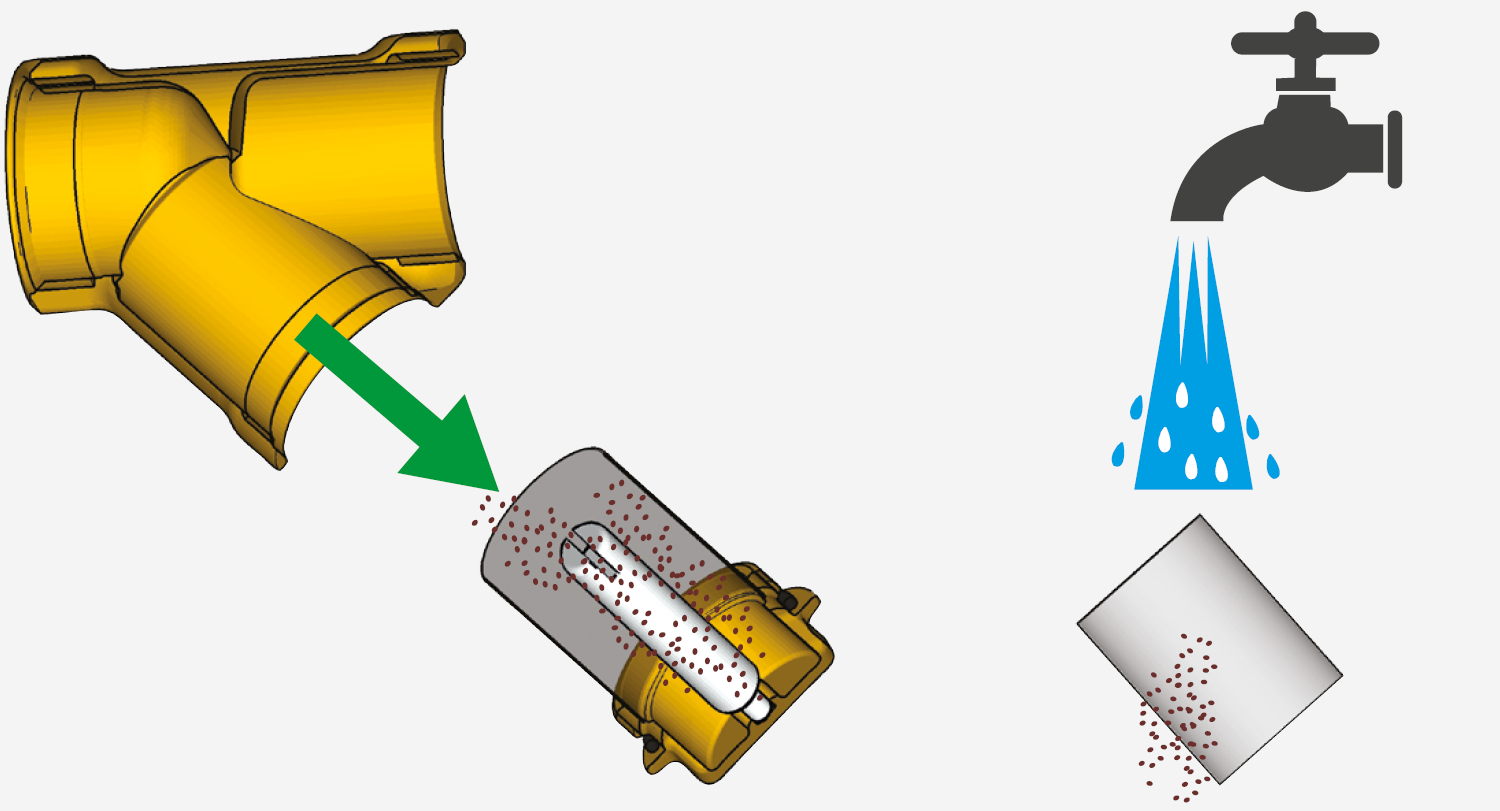

   Desurubati capacul si scoateti magnetul impreuna cu plasa metalica montata pe el.

   _x000D_
_x000D_
3. _x000D_

   Curatati plasa metalica sub jet de apa, folosind o perie cu peri de plastic. Pentru o curatare mai usoara, puteti scoate temporar atat plasa metalica, cat si magnetul din capac. Verificati ca suprafata filtrului sa fie complet curata (daca exista depuneri care nu pot fi indepartate sau daca filtrul este deteriorat, acesta trebuie inlocuit).
   _x000D_

   _x000D_
_x000D_
4. _x000D_

   Montati la loc magnetul si plasa metalica pe capac, apoi insurubati capacul pe corpul filtrului.

   _x000D_
_x000D_
5. _x000D_

   Deschideti robinetele de inchidere din amonte si aval de filtru.
