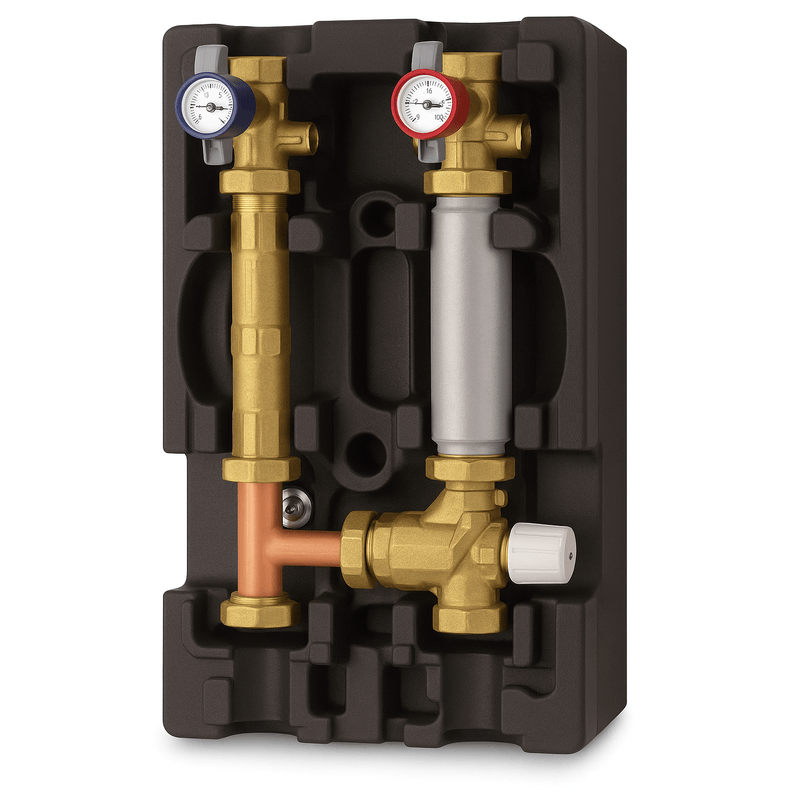

Grupul de distributie Giacomini R586RY114 este solutia ideala pentru incalzirea eficienta a unei singure zone cu temperatura constanta. Dotat cu valva de amestec termostatica reglabila (29–64°C) si supape de inchidere cu termometru, acest modul este compatibil cu pompe de circulatie standard (180 mm) si permite reversibilitate tur/retur. Perfect pentru incalzire in pardoseala, ventiloconvectoare sau alte aplicatii cu temperatura joasa. Include izolatie EPP rigida si placa pentru montaj pe perete.

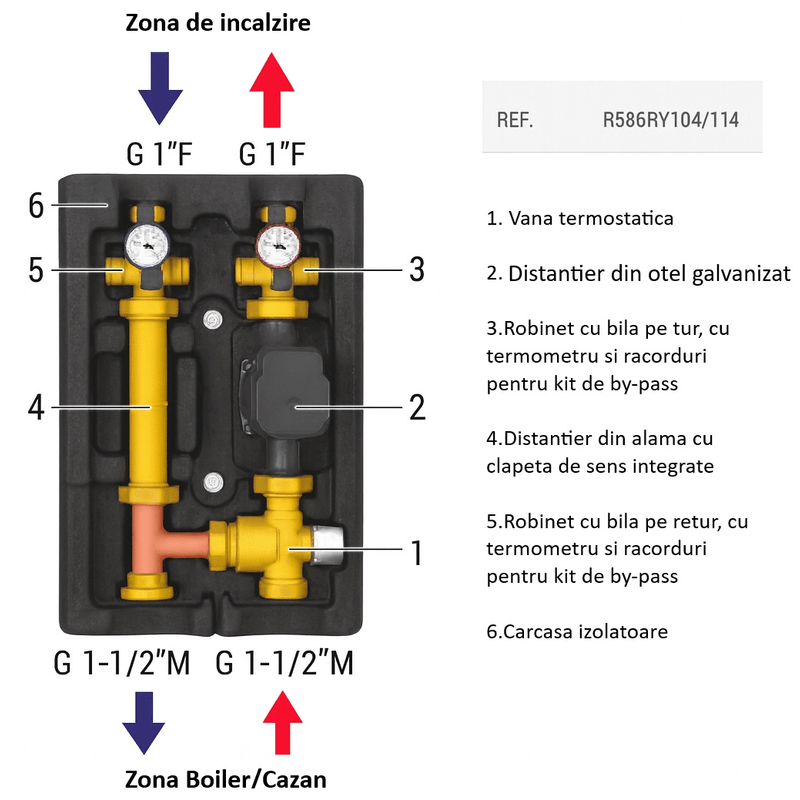

Este prevazut cu:
- Supape de inchidere cu termometru (tur si retur),
- Valva de amestec termostatica (Kv 3,6),
- Valva de sens pe retur,
- Spatiu pentru pompa (distantier metalic galvanizat)
- Supapa de inchidere cu termometru – tur
- Distantier cu valva de sens integrata – retur
- Carcasa izolata EPP
- Placa metalica pentru montare pe perete
Caracteristici generale:
- Potrivit pentru instalatori, dezvoltatori imobiliari si utilizatori care doresc control simplu si eficient al temperaturii in circuitele de incalzire
- Compatibil cu pompe DAB, Wilo sau Grundfos (G 1-1/2", 230V)
- Solutie compacta, fara consum electric (fara pompa integrata)
- Reversibilitate: turul si returul pot fi inversate prin rotirea componentei de amestec si montarea in fantele izolatiei
- Sistem modular: permite instalarea unei pompe compatibile ulterior
- Compatibilitate cu kit de by-pass diferential (R284Y021)
- Functionare fara actuator, complet mecanica
- Temperatura de reglaj: 29°C – 64°C
Functionare:
- Functioneaza fara automatizare: reglarea temperaturii se face prin roata manuala a valvei
- Este conceputa pentru a mentine temperatura constanta in circuitele joase
- Sensibilitate de reglaj ±2°C
- Posibilitatea instalarii ulterioare a unei pompe compatibile cu interaxa 180 mm
Date tehnice:
- Fluide compatibile: apa sau solutii cu glicol (max. 50%)
- Interval de temperatura: 5 – 95°C
- Presiune maxima: 5 bar
- Conexiuni:
- Latura centrala termica: G 1-1/2"M
- Latura sistem: G 1"F
- Distanta intre tur si retur: 125 mm
- Greutate: 5,2 kg
- Valva de amestec: Kv = 3,6
- Materiale:
- corpuri supape: alama CW617N
- izolatie: spuma EPP
- garnituri: EPDM
- valva sens: POM
Exemple Aplicatii:
- Sisteme de incalzire in pardoseala
- Sisteme cu ventiloconvectoare
- Zone cu temperatura constanta necesara – bai, camere copii, birouri, livinguri cu parchet etc.
Instructiuni:
- Se poate instala in orice pozitie, cu conditia ca valva de amestec sa nu fie montata cu partea superioara in jos
- Necesita spatiu lateral pentru conectarea conductelor
- Se fixeaza pe perete cu suruburi (tasselli neincluse)
- Se recomanda instalarea de catre personal calificat
- Montajul trebuie realizat intr-un spatiu uscat si ferit de inghet
- Se poate instala un by-pass diferential optional
- Este necesara instalarea upstream a unor robineti de inchidere (ex: R252Y001)
- Verificari anuale de functionare si conexiuni sunt recomandate
