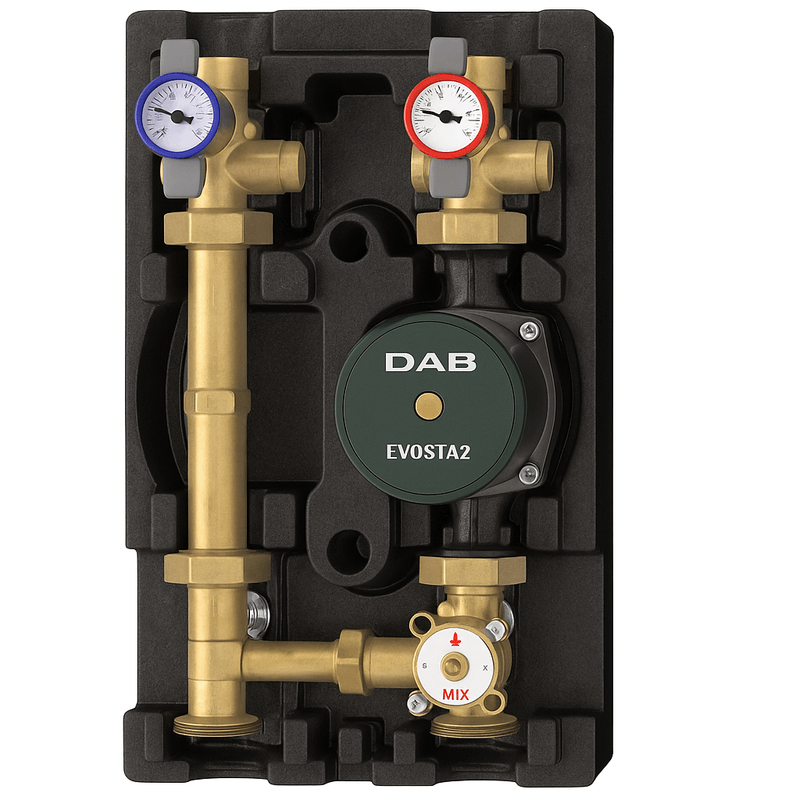

Grupul de pompare cu vana de amestec Giacomini R586RY103 este ideal pentru incalzirea unei singure zone dintr-un sistem de incalzire si este potrivit atat pentru aplicatii cu incalzire in pardoseala, cat si pentru ventiloconvectoare. Acesta contine:
- Pompa cu consum redus de energie DAB EVOSTA2 70/180 (180 mm, G 1-1/2"M, 45 W, 230V)
- Vana de amestec sectoriala R297 pentru controlul temperaturii constante
- Supape de inchidere cu termometru pe tur si retur
- Vana de retinere integrata pe retur
- Carcasa izolatoare din EPP rigida si suport de montaj pe perete
- Distantiere din otel cu valva de retinere integrata
Este proiectat pentru a oferi un control eficient al temperaturii in circuite de incalzire cu cerinte constante, cum ar fi incalzirea prin pardoseala sau sistemele cu ventiloconvectoare.
Caracteristici generale:
- Functie de amestec automat prin vana sectoriala (necesita actuator optional pentru control motorizat)
- Poate fi dotat cu bypass fix pentru recirculare constanta
- Instalare reversibila prin reconfigurarea conexiunilor tur-retur
- Instalare posibila in orice pozitie
Functionare:
- Functionare cu vana de amestec sectoriala (Kv = 10)
- Interval temperatura reglabila: 5°C – 100°C
- Include by-pass pentru recirculare fixa (reglabil manual)
- Este compatibil cu actuatoare automate pentru controlul precis al temperaturii
Date tehnice:
- Fluide compatibile: apa, solutii pe baza de glicol (max. 50%)
- Presiune maxima de lucru: 10 bar
- Dimensiuni racorduri: G 1-1/2"M (centrala) si G 1"F (sistem)
- Distanta intre racorduri tur-retur: 125 mm
- Greutate: 6,7 kg cu pompa; 4,9 kg fara pompa
- Sensibilitate reglaj vana: proportionala, tip "equal percentage"
Aplicatii recomandate:
- Sisteme de incalzire in pardoseala cu temperatura scazuta
- Circuite cu ventiloconvectoare
- Zone unde este necesara mentinerea unei temperaturi constante (ex: bai, camere de copii)
Instructiuni de instalare:
- Se monteaza pe perete cu dibluri de expansiune (neincluse)
- Conectarea se face prin G 1"F (iesire sistem) si G 1-1/2"M (intrare centrala)
- Reversarea tur-retur se face direct in izolatie, fara rotirea vanei
- Recomandata verificarea anuala a conexiunilor
- Cablul Molex inclus se leaga la pompa
- Functionare posibila cu pompa in mod constant sau presiune diferentiala variabila
