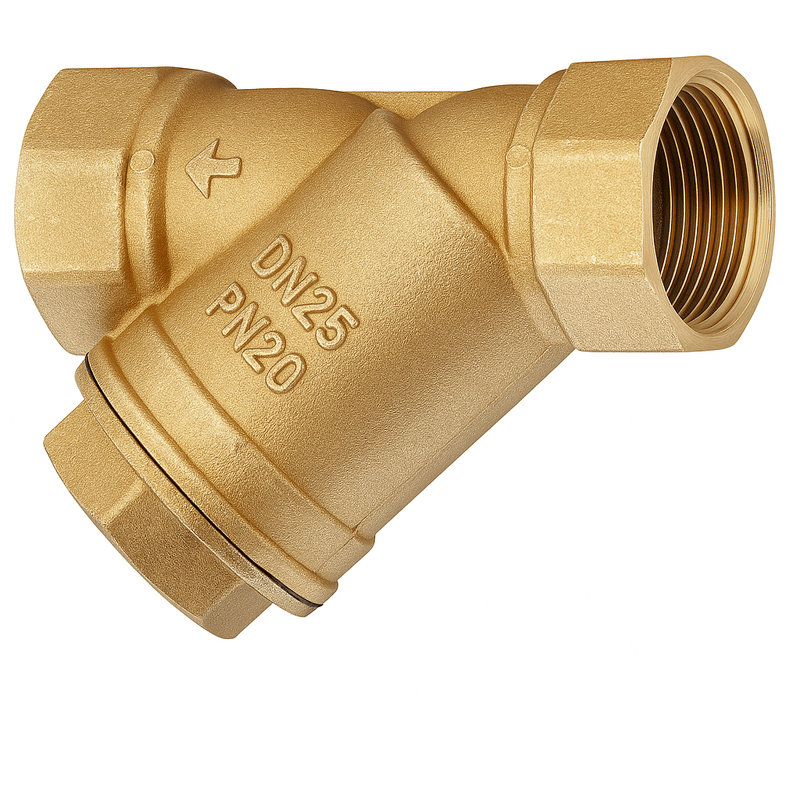

Filtrul Y Giacomini R74AY011 este un component robust si fiabil, destinat protectiei instalatiilor HVAC (incalzire, ventilatie si climatizare) prin retinerea impuritatilor solide din fluidele de lucru. Acesta previne uzura prematura a pompelor, armaturilor si schimbatoarelor de caldura, asigurand functionarea optima si de lunga durata a sistemului.
Modelul R74AY011 face parte din gama de filtre nemagnetizabile Giacomini, fiind fabricat din bronz de inalta rezistenta CB491K, conform standardului EN 1982, cu capac din alama CW617N. Plasa filtranta din otel inoxidabil AISI 304 ofera o capacitate de filtrare de 500 microni, mentinand curatenia fluidului in circuit.
Filtrul este inspectabil si usor de intretinut, datorita capacului detasabil care permite curatarea sau inlocuirea rapida a plasei metalice. Este proiectat pentru utilizare cu apa sau amestec apa-glicol (max. 50%) in conditii de presiune de pana la 16 bar si temperatura maxima de 110 °C.
Caracteristici tehnice principale:
- Tip conexiune: filet interior 4”
- Material corp: alama CB491K (EN 1982)
- Material capac: alama CW617N (EN 12165)
- Material plasa: otel inoxidabil AISI 304
- Etansare: O-ring din EPDM
- Capacitate de filtrare: 500 μm
- Presiune maxima de lucru: 16 bar
- Temperatura de lucru: 5 – 110 °C
- Debit Kv: 102,0
- Dimensiuni: lungime 226 mm / inaltime 185 mm
- Fluide compatibile: apa sau amestec apa-glicol (max. 50%)
Utilizare recomandata:
- Protectie pentru robineti, supape, pompe, contoare si schimbatoare de caldura
- Montaj pe conducte orizontale, cu capacul orientat in jos pentru eficienta maxima
- Potrivit pentru instalatii de incalzire centrala, sisteme de climatizare si circuite de distributie a apei
Intretinere:
Filtrul se curata usor prin demontarea capacului si spalarea plasei sub jet de apa. Se recomanda curatarea la aproximativ un an sau mai frecvent in sistemele cu impuritati ridicate. Elementul filtrant poate fi inlocuit cu piesa dedicata P36SY009.
Avantaje:
- Constructie robusta din alama si otel inoxidabil
- Usor de montat si de intretinut
- Asigura o durata de viata mai lunga pentru echipamentele din instalatie
- Inspectabil si reutilizabil
- Compatibil cu magnetul optional P74M sau P74M-1 (pentru conversie in versiune magnetizabila)
- Filtrul Giacomini R74AY009 reprezinta o alegere de incredere pentru asigurarea eficientei si protectiei sistemelor HVAC, prevenind uzura prematura si reducand costurile de intretinere ale echipamentelor din instalatie.

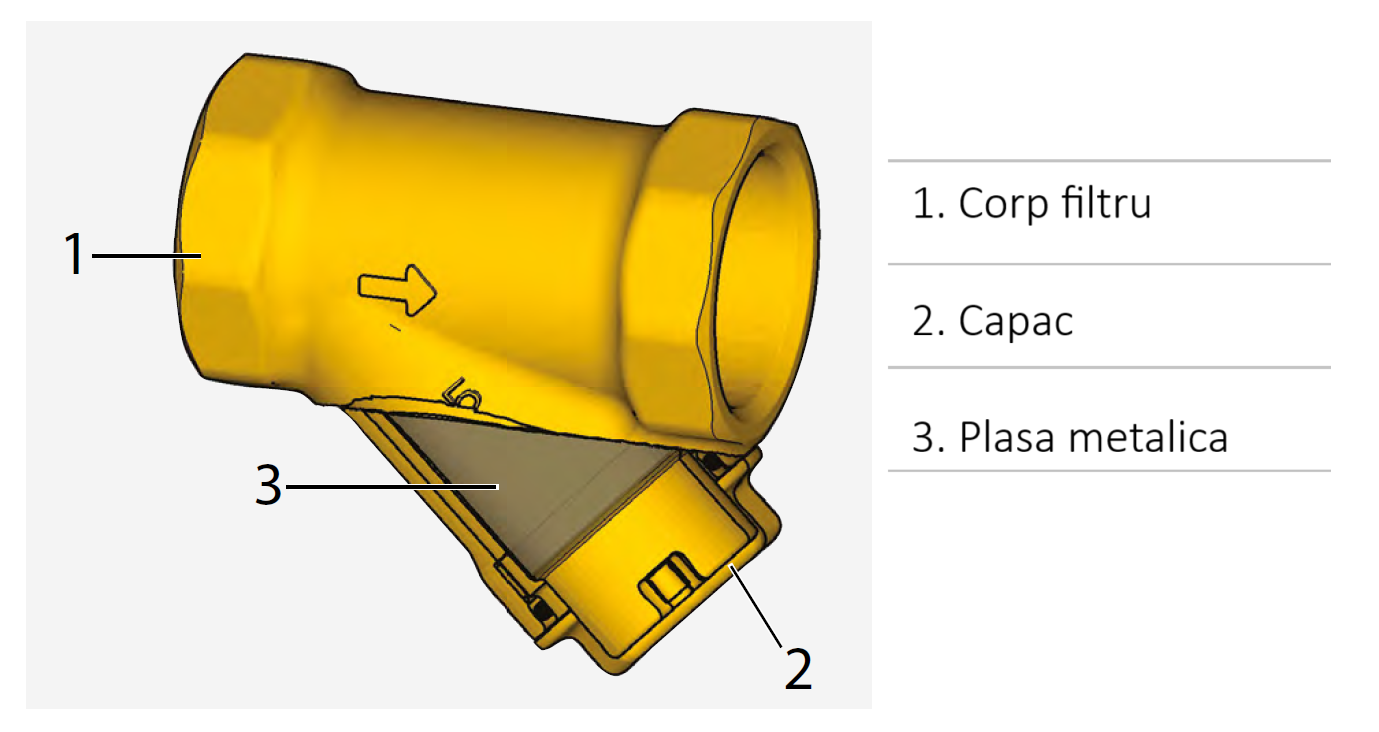

Componente:
Functionalitate :

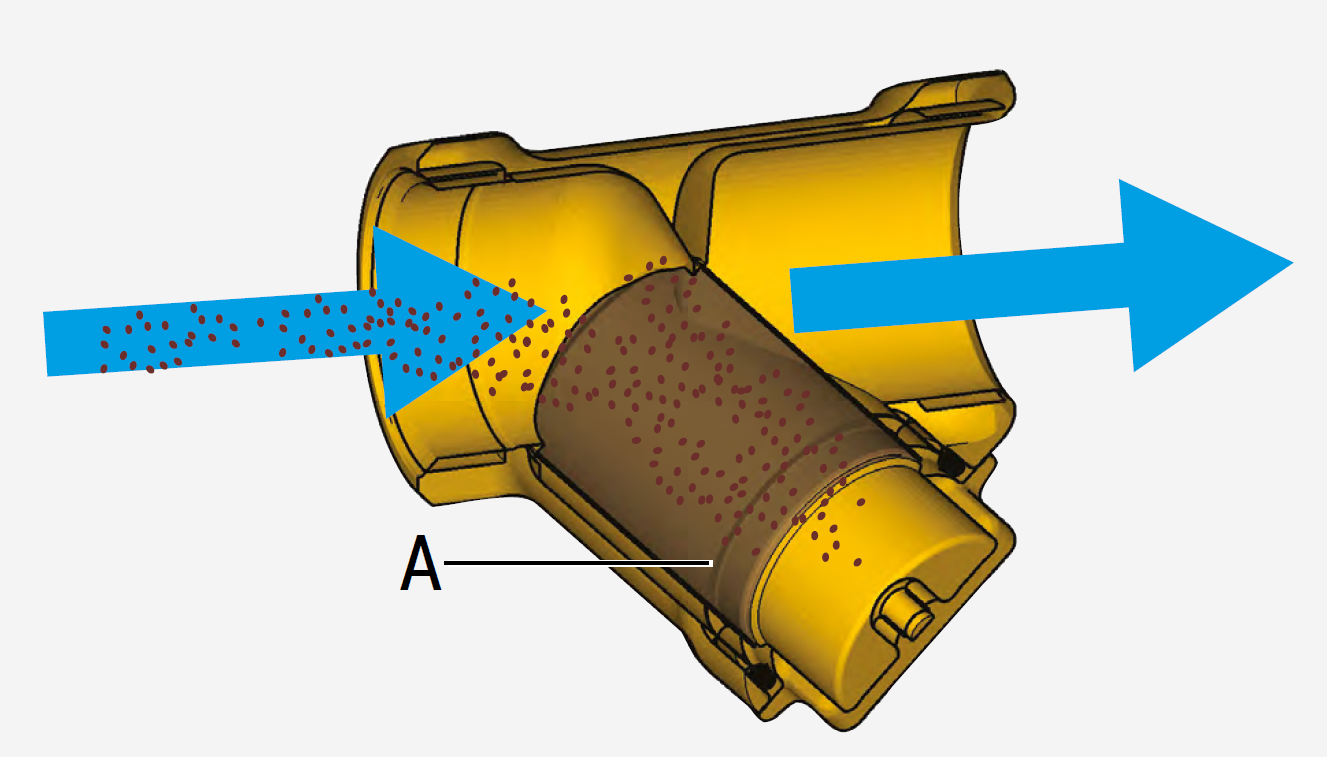

Fluxul de lichid patrunde in filtru si este incetinit, permitand separarea impuritatilor solide prezente in fluid. Impuritatile solide sunt retinute atunci cand lovesc plasa metalica (A), dupa care cad in partea inferioara a filtrului.
Corpul filtrului este proiectat astfel incat sa utilizeze intreaga suprafata de filtrare, prelungind perioada de functionare eficienta pana la incarcarea completa a plasei.
In acest moment, filtrul poate fi scos si curatat sub jet de apa, pentru a elibera suprafata prin care circula fluidul.
Instalare :
Filtrul Giacomini R74A trebuie montat intotdeauna in amonte de toate componentele sistemului care pot fi afectate sau isi pot pierde eficienta din cauza impuritatilor solide din fluid.
Pentru o functionare corecta si o intretinere usoara, se recomanda instalarea robinetilor de inchidere atat in amonte, cat si in aval de filtru, pentru a permite curatarea periodica fara golirea completa a instalatiei.
De obicei, filtrul este montat la intrarea in sistemul de alimentare cu apa, inaintea supapelor de sens, a dispozitivelor antiretur sau a reductoarelor de presiune. Poate fi folosit si in circuitele inchise de incalzire, la intrarea in centrala termica sau schimbatorul de caldura, pentru a-l proteja de impuritatile provenite din instalatie.

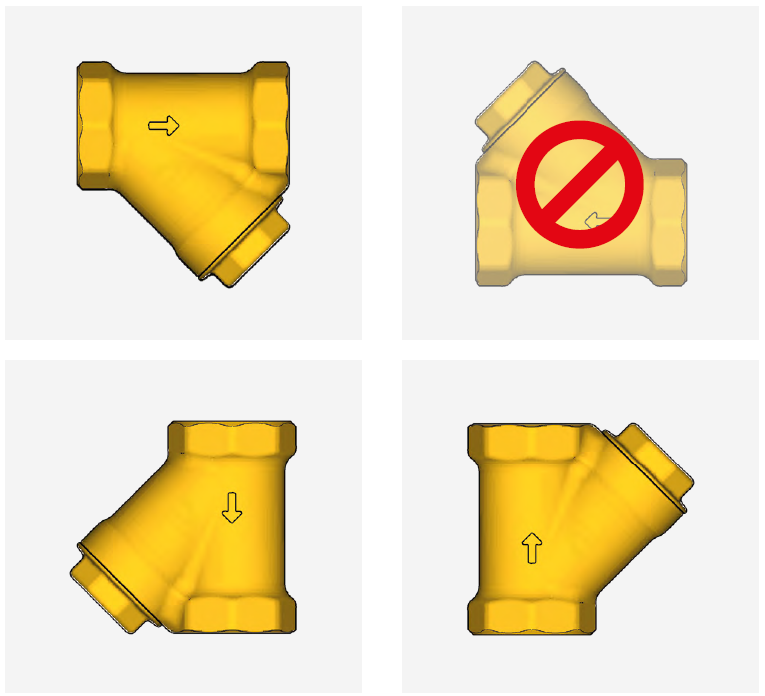

Pentru o eficienta maxima in colectarea si depunerea particulelor solide, se recomanda ca filtrul sa fie montat pe conducte orizontale, cu capacul orientat in jos. Directia de curgere trebuie verificata inainte de instalare, urmarind sageata marcata pe corpul filtrului.
Inainte de montare, este necesar sa se verifice conditiile de functionare ale sistemului – presiunea si temperatura – pentru a se asigura ca acestea se incadreaza in limitele specificate de producator. Filtrul trebuie amplasat intr-un loc accesibil, pentru a permite operatiunile de curatare si mentenanta periodica.
Intretinere :
Intretinerea filtrului trebuie efectuata atat de des cat este necesar, in functie de nivelul de impuritati din lichidul utilizat. Se recomanda curatarea cel putin o data pe an pentru a evita reducerea debitului si formarea depunerilor permanente care pot impune inlocuirea plasei filtrante.
Pentru curatarea plasei metalice se urmeaza urmatorii pasi:
-

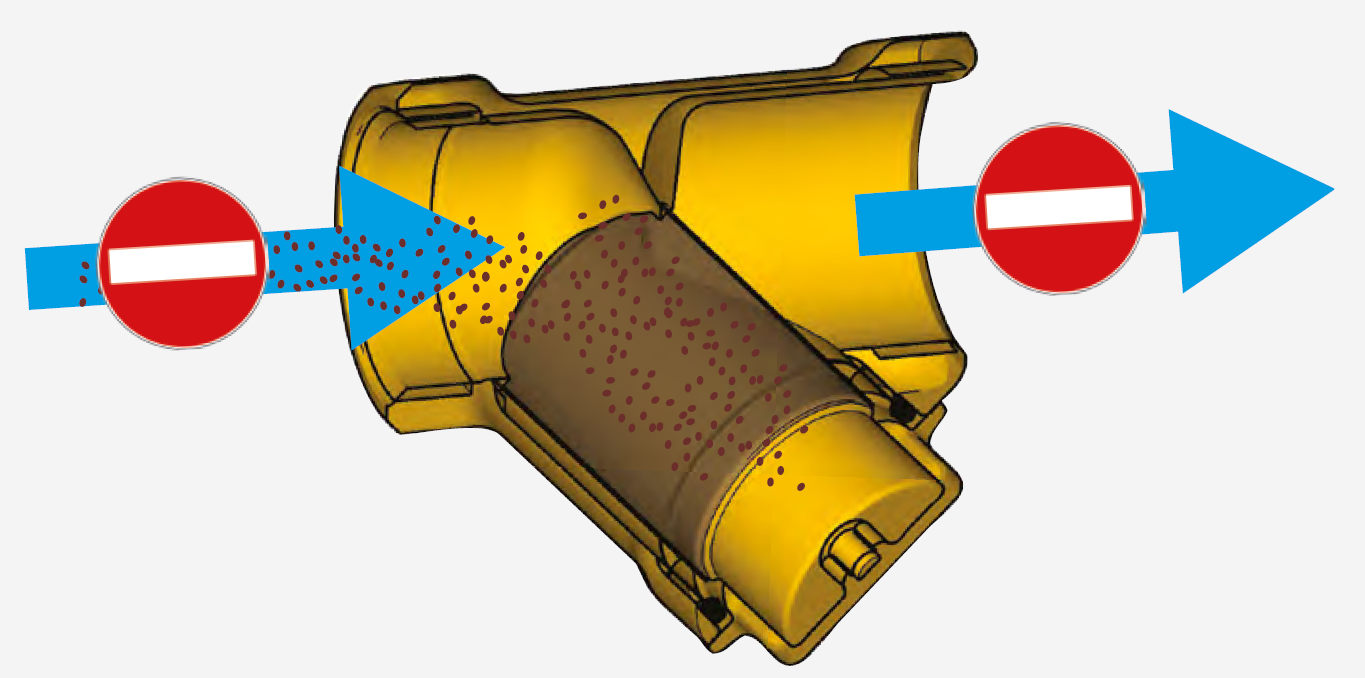

Se inchid robinetii de izolare montati in amonte si in aval de filtru.
-

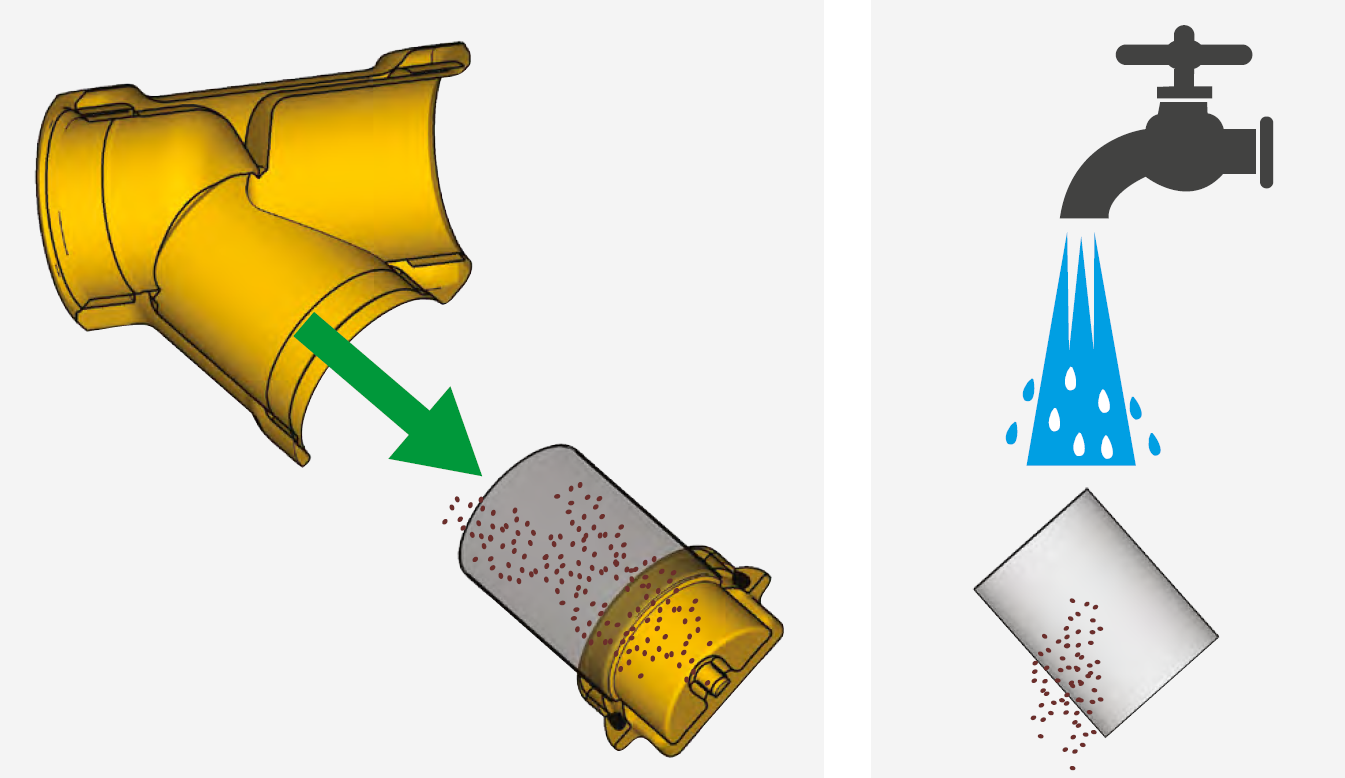

Se desfileteaza capacul si se scoate plasa metalica fixata pe acesta.
-
Plasa se spala sub jet de apa curenta, folosind o perie cu peri din plastic. Pentru o curatare mai usoara, plasa poate fi detasata temporar de capac. Se verifica daca suprafata este complet curata; daca exista depuneri persistente sau deteriorari, plasa trebuie inlocuita.
-
Plasa curata se monteaza la loc pe capac, iar capacul se infileteaza din nou pe corpul filtrului.
-
Se redeschid robinetii de izolare pentru repornirea sistemului.
Dupa umplerea instalatiei si punerea in functiune, filtrul trebuie curatat pentru prima data dupa aproximativ o saptamana de functionare, pentru a elimina eventualele reziduuri ramase in urma montajului (aschii metalice, resturi de etansare etc.).
Aceasta procedura simpla asigura o functionare eficienta si o durata de viata lunga a filtrului si a echipamentelor protejate din sistem.

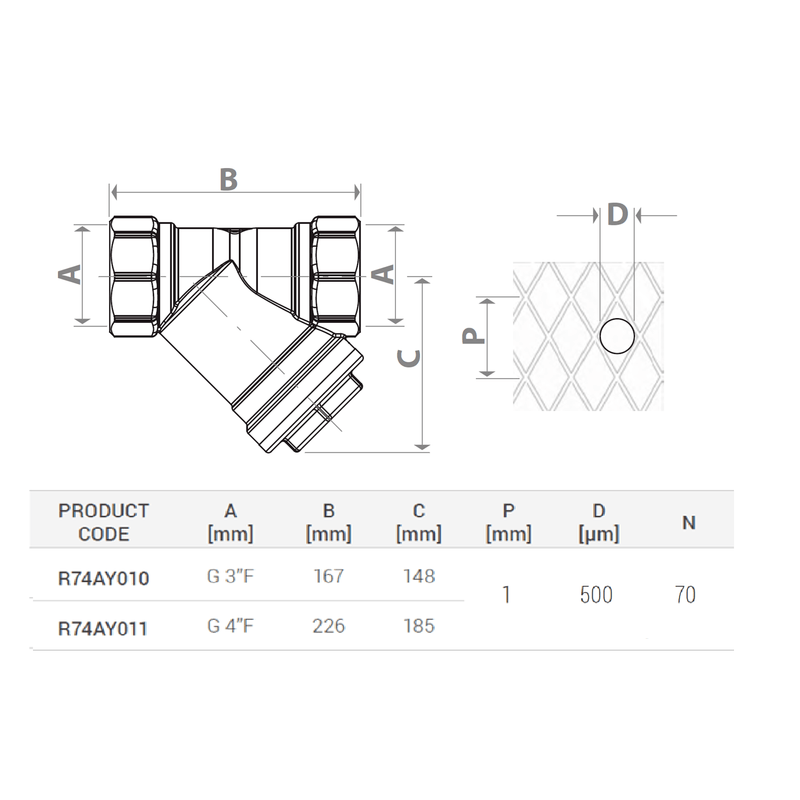

Dimensiuni :
