Cot de presare la 90° cu filet exterior 1" si conexiune pentru teava multistrat Ø32 mm. Modelul Giacomini RM127Y059 este realizat din alama CW617N si este conceput pentru instalatii de incalzire, racire si distributie de apa menajera, oferind o imbinare sigura si durabila intre componente.
Fitingul are sistem de presare tip multi-jaw (TH – H – U), compatibil cu majoritatea tipurilor de clesti de presare de pe piata. Este echipat cu doua inele O-ring din EPDM, conforme EN 681-1, si bucsa de compresie din inox AISI 304, pentru etansare perfecta si rezistenta la presiune.
Caracteristici tehnice:
-
Tip fiting: cot 90°, cu filet exterior si conexiune de presare
-
Conexiuni: filet exterior 1” x teava 32 mm (32 x 3)
-
Material corp: alama CW617N conform UNI EN 12165
-
Material bucsa: inox AISI 304
-
Garnituri: 2 x O-ring din EPDM conform EN 681-1
-
Sistem de presare: compatibil TH – H – U
-
Presiune maxima de lucru: 10 bari
-
Temperatura de lucru: 5°C – 110°C
-
Procent maxim de glicol in amestec: 50%
-
Domeniu de utilizare: instalatii de incalzire, racire si apa potabila
Caracteristici speciale:
-
Corp din alama forjata, rezistent la coroziune si presiune.
-
Bucsa din inox si inel de verificare a introducerii complete a tevii.
-
Compatibil cu tevi multistrat sau PEX conform ISO 21003.
-
Sistem de presare universal multi-jaw (TH, H, U).
-
Imbinare sigura si etansare de lunga durata.
Avantaje:
-
Instalare rapida si sigura fara lipire sau filetare suplimentara.
-
Etansare fiabila datorita sistemului dublu O-ring.
-
Durabilitate mare si rezistenta la variatii de temperatura.
-
Compatibil cu toate sistemele moderne de incalzire si apa.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

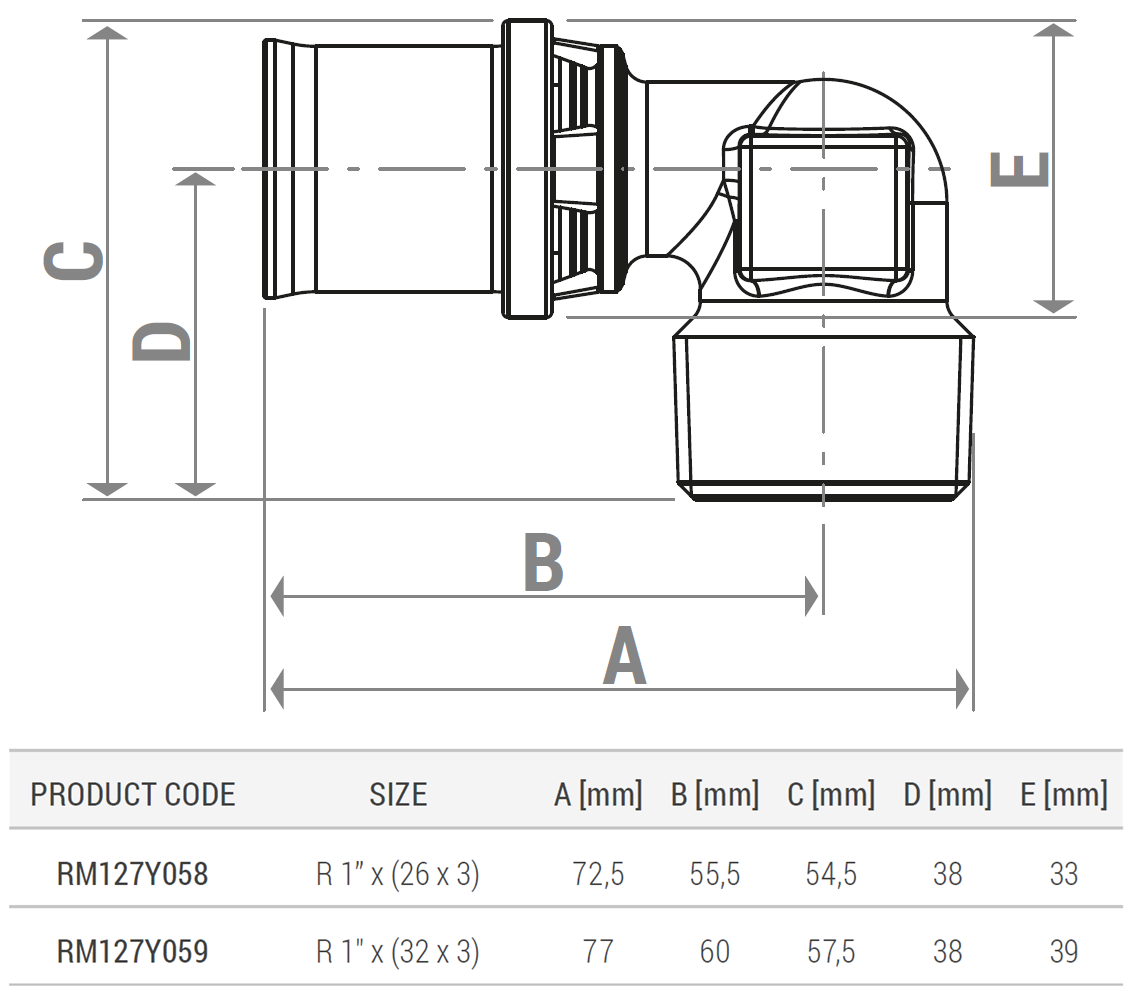

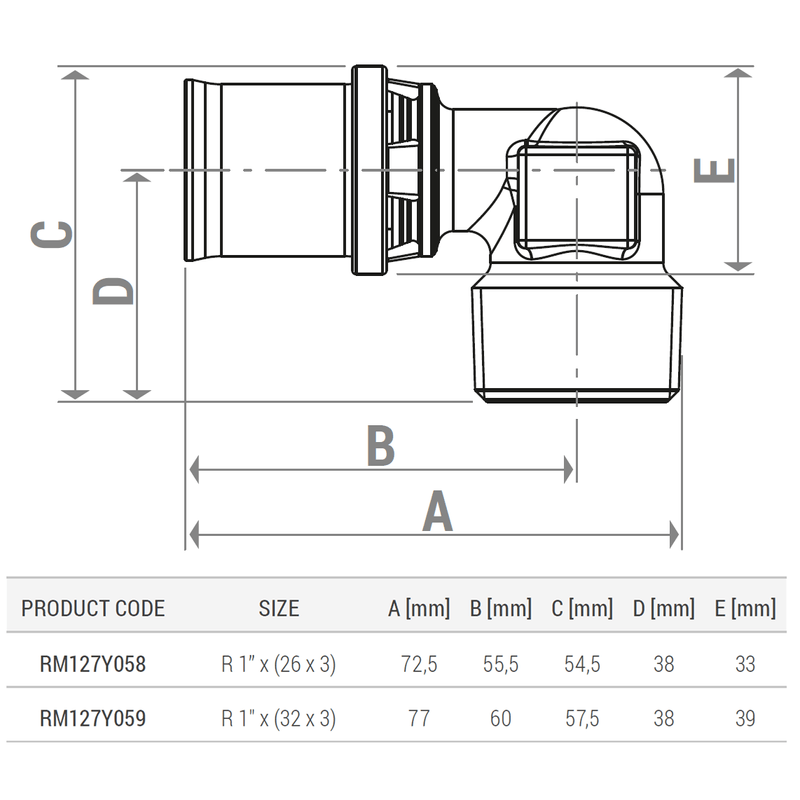

Dimensiuni :
