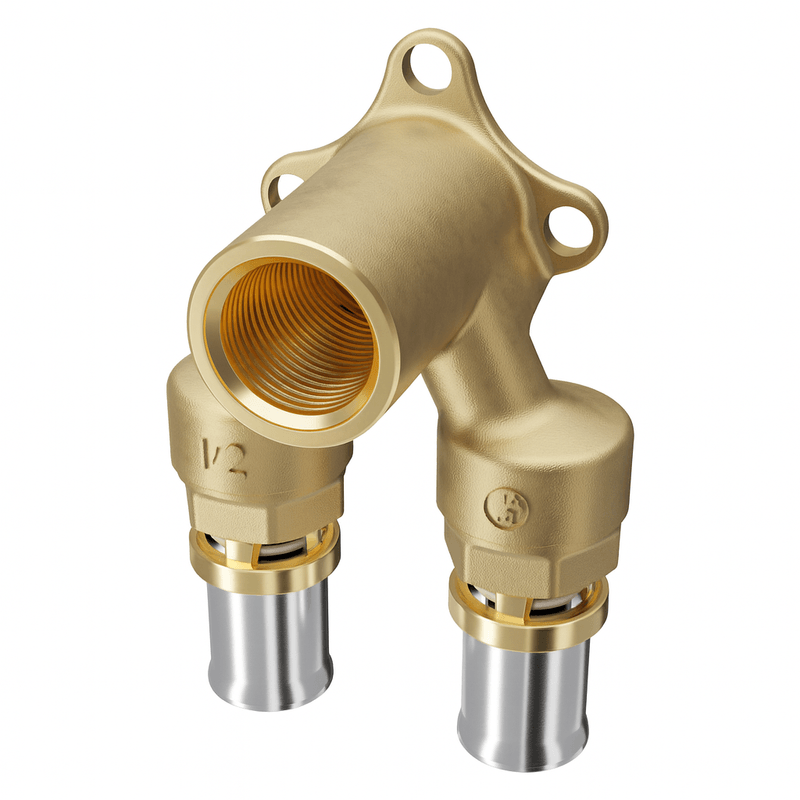

Cotul RM138Y038 de la Giacomini este un fiting cu prindere pe perete, prevazut cu filet interior de 1/2” si doua conexiuni prin presare pentru teava multistrat 20x2 mm. Corpul este realizat din alama CW617N conform EN 12165, asigurand rezistenta si durabilitate in timp.
Are doua garnituri duble din EPDM negru, conforme cu standardul EN 681-1, ceea ce garanteaza etanseitate sigura pentru instalatii sanitare sau termice. Bucsa de compresie este confectionata din inox AISI 304, oferind fixare ferma si protectie impotriva coroziunii.
Cotul RM138Y038 este compatibil cu profilele de presa TH, H si U si se poate utiliza atat in instalatii de apa rece si calda menajera, cat si in sisteme de incalzire sau racire.
Date tehnice principale:
-
Temperatura de lucru: 5°C – 110°C
-
Presiune maxima: 10 bar
-
Procent maxim de glicol in amestec: 50%
-
Dimensiuni: Rp 1/2” x (20x2) x (20x2)
-
Material corp: alama CW617N
-
Garnituri: EPDM negru
-
Bucsa: inox AISI 304
Avantaje:
-
Montaj rapid si sigur prin presare.
-
Fixare stabila datorita suportului de perete inclus.
-
Etanseitate excelenta fara nevoia de filetare suplimentara.
-
Compatibilitate cu mai multe tipuri de clesti de presa (TH, H, U).
-
Ideal pentru instalatii de apa si incalzire, cu durata lunga de viata si rezistenta la coroziune.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

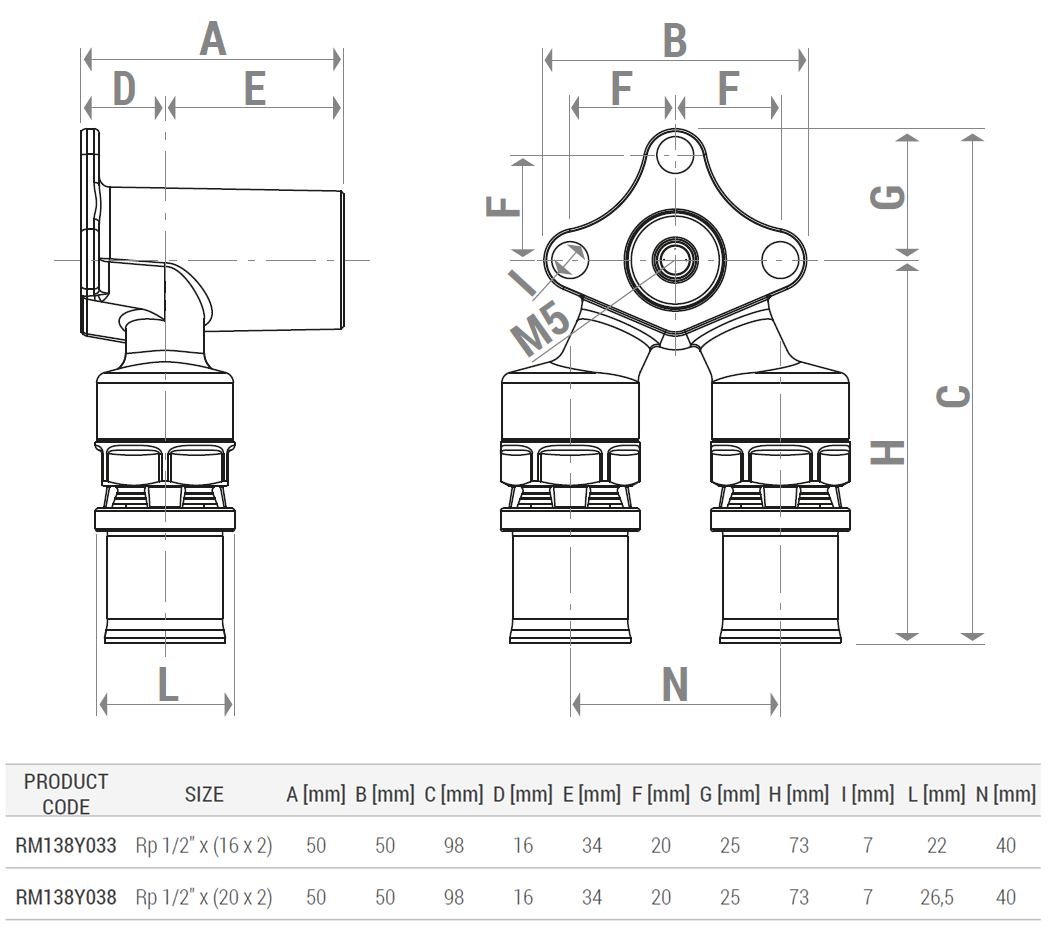

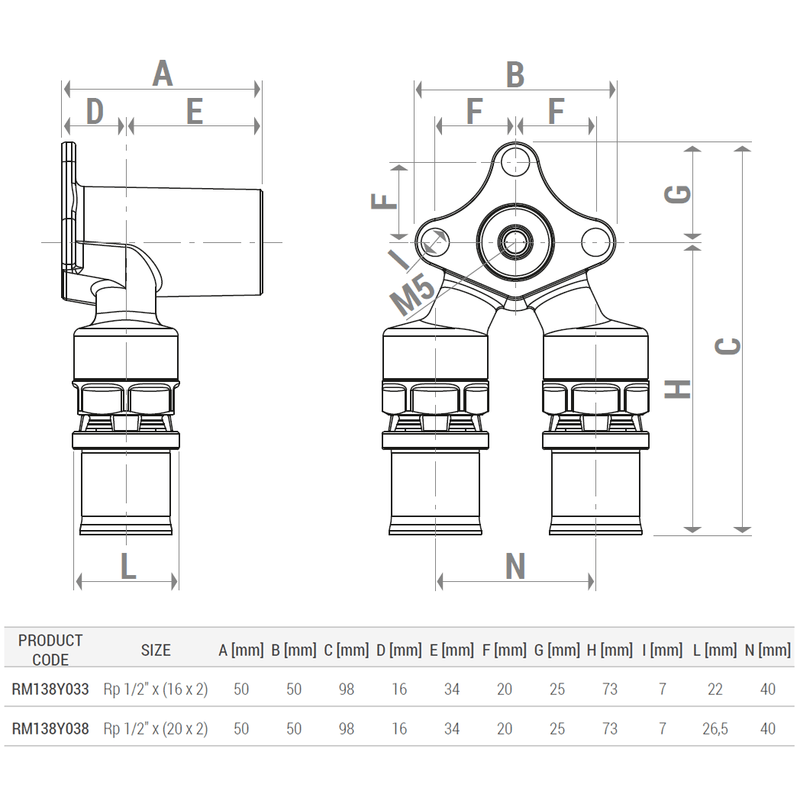

Dimensiuni :
