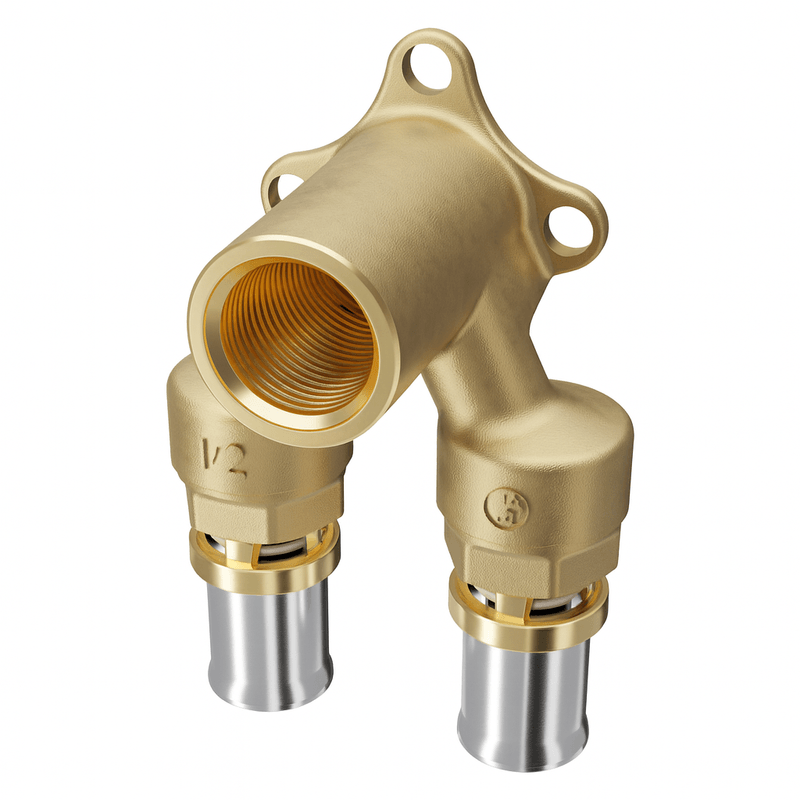

Cotul RM138Y033 de la Giacomini este un fiting cu prindere pe perete, prevazut cu filet interior de 1/2” si doua conexiuni prin presare pentru teava multistrat 16x2 mm. Este realizat din alama CW617N conform EN 12165, oferind rezistenta ridicata la presiune si coroziune.
Produsul este echipat cu garnituri duble din EPDM negru (EN 681-1), care asigura o etanseitate perfecta in instalatii de apa rece, apa calda menajera sau incalzire. Bucsa de compresie din inox AISI 304 ofera rezistenta mecanica si siguranta in timp.
Cotul RM138Y033 este compatibil cu clesti de presa cu profile TH, H si U, ceea ce il face usor de montat in orice sistem de instalatii.
Date tehnice principale:
-
Temperatura de lucru: 5°C – 110°C
-
Presiune maxima: 10 bar
-
Procent maxim glicol: 50%
-
Dimensiuni: Rp 1/2” x (16x2) x (16x2)
-
Material corp: alama CW617N
-
Garnituri: EPDM negru
-
Bucsa: inox AISI 304
Avantaje:
-
Montaj rapid si curat prin presare.
-
Fixare sigura datorita suportului de perete inclus.
-
Etanseitate de durata, fara teflon sau alte materiale suplimentare.
-
Compatibil cu mai multe tipuri de clesti de presa (TH, H, U).
-
Potrivit pentru instalatii sanitare si termice, rezistent in timp la coroziune.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

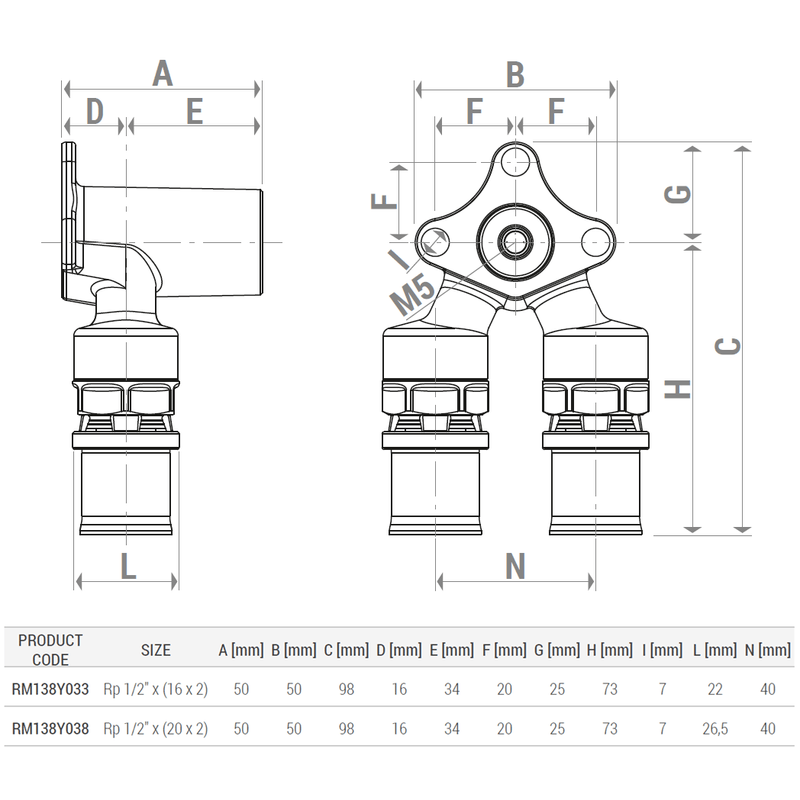

Dimensiuni :
