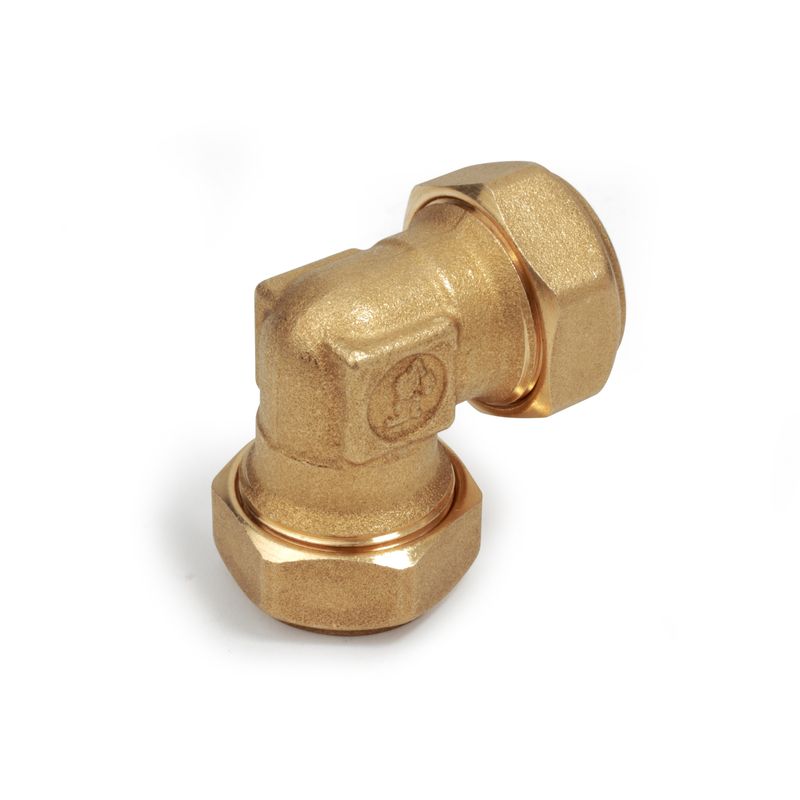

Cot alama Giacomini R561Y011, 90°, pentru tevi cupru, Ø 35 mm, sistem compresie cu O-ring Cot alama Giacomini R561Y011, 90°, pentru tevi cupru, Ø 35 mm, sistem compresie cu O-ring

Cotul Giacomini R561Y011 este un fiting de compresie din alama, cu unghi de 90°, destinat pentru conectarea tevilor din cupru in instalatii sanitare sau termice. Face parte din gama profesionala de fitinguri Giacomini, fabricate conform standardului EN 1254-2, care asigura etansare sigura si durabilitate in exploatare.

Fitingul este echipat cu garnitura O-ring din EPDM conform EN 681-1, ideala pentru sisteme de alimentare cu apa si incalzire. Conectarea se realizeaza prin strangere mecanica cu piulita, iar sistemul de inchidere este ireversibil, oferind siguranta maxima impotriva pierderilor de presiune.

Caracteristici tehnice:

• Tip produs: Cot 90° pentru tevi din cupru

• Tip conexiune: Compresie cu O-ring

• Material: Alama CW617N forjata

• Garnitura: EPDM, conform EN 681-1

• Diametru: Ø 35 mm

• Presiune maxima de lucru: 10 bar

• Temperatura de lucru: 5 ÷ 110°C

• Standard: EN 1254-2

• Fabricat in Italia

Avantaje:

• Etansare sigura si durabila datorita garniturii O-ring din EPDM

• Instalare simpla si rapida prin sistem de compresie

• Rezistenta excelenta la coroziune si uzura mecanica

• Poate fi utilizat in sisteme de apa rece/calda sau incalzire centrala

• Produs certificat ISO 9001, ISO 14001, OHSAS 18001

Acest model este recomandat pentru instalatori profesionisti care doresc o imbinare fiabila intre tevile de cupru, fara sudura si cu etansare perfecta in timp.

Componente:

1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting

Montaj :

Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:

1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
