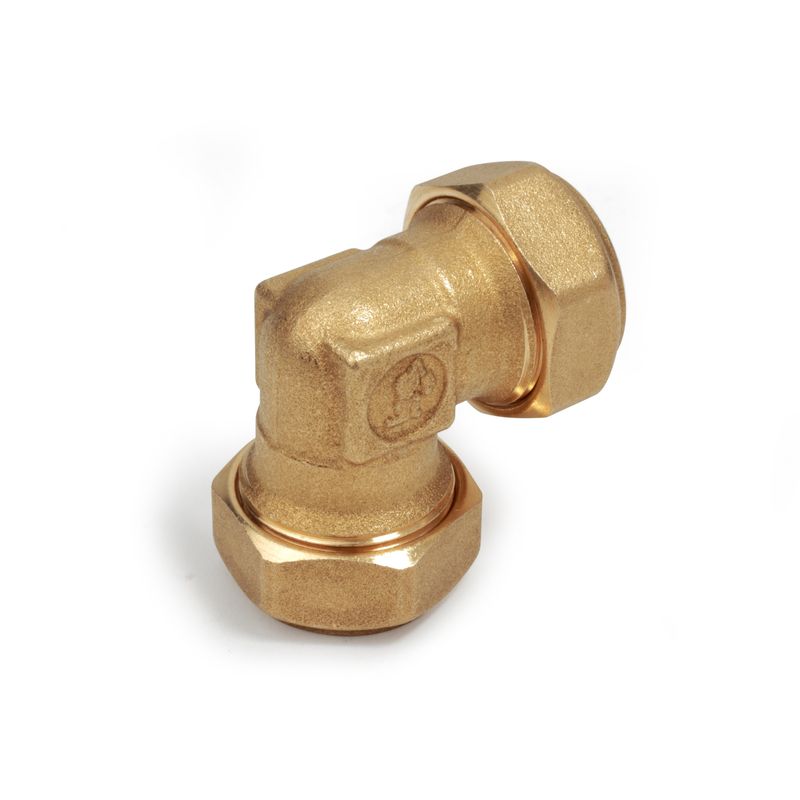

Cotul Giacomini R561Y010 este un fiting de compresie din alama, cu unghi de 90°, conceput pentru conectarea tevilor din cupru in instalatii sanitare si termice. Acesta utilizeaza sistemul de etansare cu garnitura O-ring din EPDM, asigurand o imbinare sigura si durabila, fara pierderi de presiune.
Produsul respecta standardul european EN 1254-2 si este realizat din alama de inalta calitate, rezistenta la coroziune si la temperaturi ridicate. Fitingul face parte din gama profesionala Giacomini, garantand performanta si fiabilitate pe termen lung.
Caracteristici tehnice:
-
Tip produs: Cot 90° pentru tevi din cupru
-
Tip conexiune: Compresie cu O-ring
-
Material: Alama CW617N forjata
-
Garnitura: EPDM, conform EN 681-1
-
Diametru: Ø 28 mm
-
Presiune maxima de lucru: 10 bar
-
Temperatura de lucru: 5 ÷ 110°C
-
Standard: EN 1254-2
-
Fabricat in Italia
Avantaje:
-
Etansare ferma si durabila datorita garniturii O-ring din EPDM
-
Instalare usoara si rapida, fara sudura
-
Rezistenta la coroziune si variatii de temperatura
-
Potrivit pentru instalatii de apa rece, apa calda si incalzire
-
Produs certificat conform ISO 9001, ISO 14001 si OHSAS 18001
Acest model este recomandat pentru instalatori profesionisti care doresc o imbinare fiabila intre tevile de cupru, fara sudura si cu etansare perfecta in timp.
Componente:
1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting
Montaj :
Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:
1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
