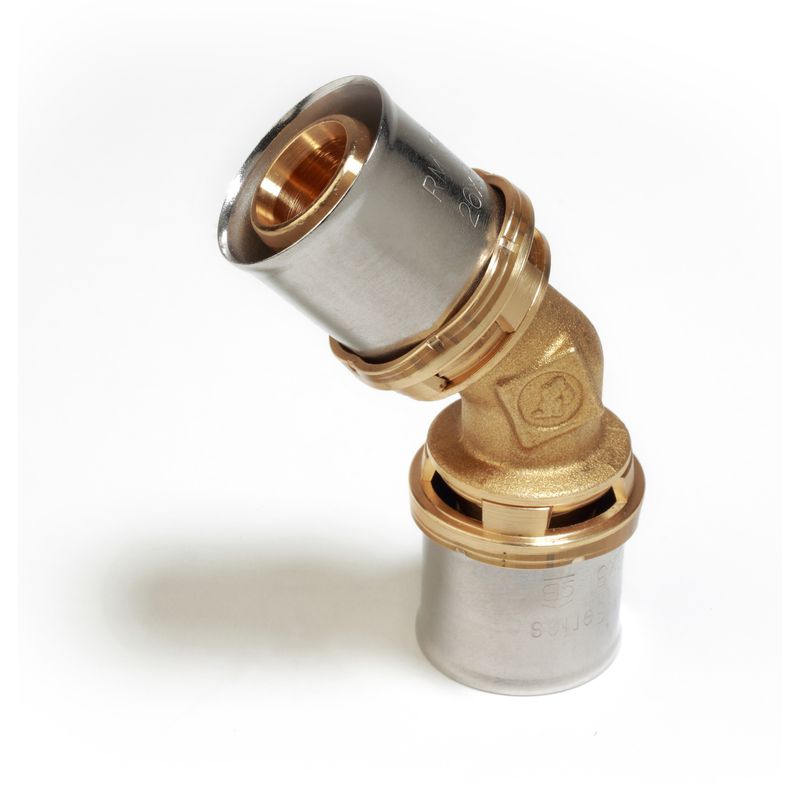

Cot din alama la 45°, cu sistem de presare, destinat pentru tevi multistrat sau din plastic, dimensiune 26x3 mm. Se utilizeaza in instalatii de incalzire, racire si alimentare cu apa rece sau calda, asigurand o conexiune sigura, etansa si rezistenta in timp. Este compatibil cu sistemele de presare cu profil TH, H sau U.
Fitingul RM144Y009 este realizat din alama CW617N conform UNI EN 12165, cu manson din otel inoxidabil AISI 304 si garnituri duble O-ring din EPDM negru, conform EN 681-1. Forma unghiulara la 45° permite o schimbare lina a directiei tevilor fara pierderi importante de presiune si fara riscuri de deformare a traseului.
Caracteristici tehnice:
-
Tip fiting: cot 45° cu sistem de presare
-
Dimensiune: 26 x 3 mm
-
Material corp: alama CW617N – EN 12165
-
Material manson: otel inoxidabil AISI 304
-
Garnituri: EPDM negru dublu O-ring (EN 681-1)
-
Profil de presare compatibil: TH, H, U
-
Domeniu de temperatura: 5°C – 110°C
-
Presiune maxima de lucru: 10 bari
-
Procent maxim glicol in amestec: 50%
-
Compatibil cu tevi multistrat conform ISO 21003
Caracteristici speciale:
-
Cot la 45°, ideal pentru schimbari line de directie.
-
Manson din otel inoxidabil, rezistent la coroziune.
-
Garnituri duble O-ring pentru etansare perfecta si durabila.
-
Compatibil cu majoritatea clestilor de presare (profil TH, H, U).
-
Potrivit pentru instalatii de incalzire, racire si apa menajera.
Avantaje:
-
Etansare perfecta fara materiale suplimentare.
-
Montaj rapid si sigur prin sistemul de presare.
-
Rezistenta la coroziune si la variatii mari de temperatura.
-
Asigura circulatie lina a agentului termic, cu pierderi minime de presiune.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

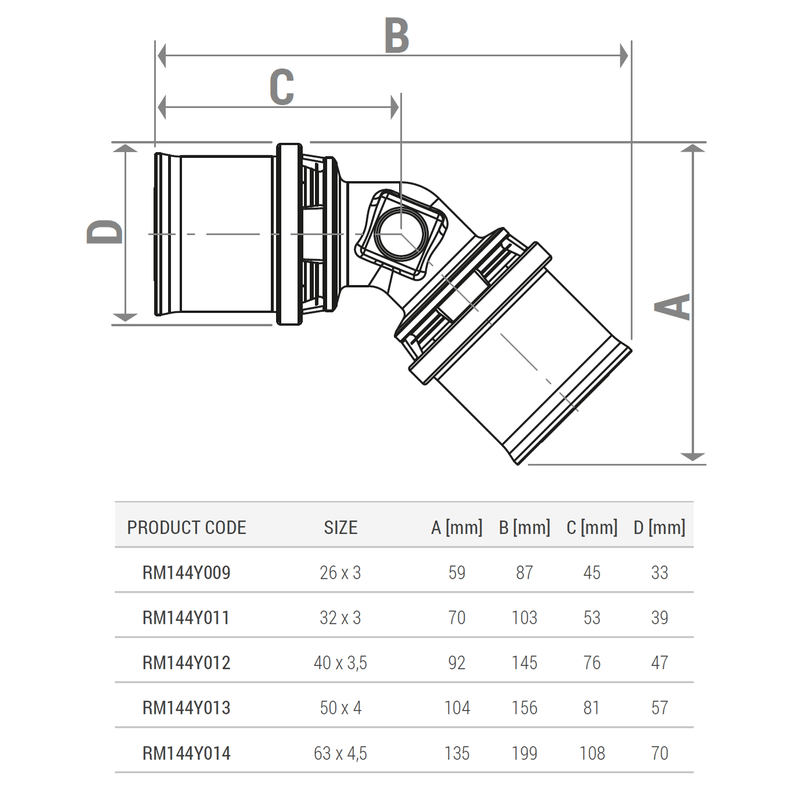

Dimensiuni :
