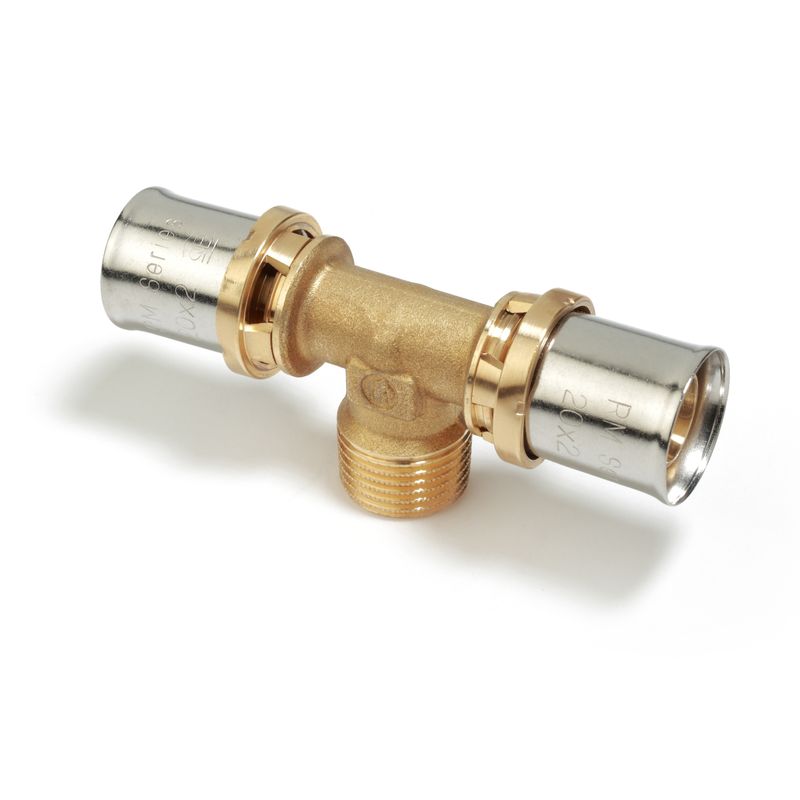

Teul Giacomini RM153Y049 este un fiting de alama pentru tevi multistrat Ø 26 mm, folosit la ramificatii in instalatii de incalzire, racire sau alimentare cu apa. Are un filet exterior de 3/4”, ideal pentru racordarea la robineti, distribuitoare sau alte componente.
Fitingul se monteaza prin presare, folosind clesti standard pentru teava multistrat (profil TH, H sau U). Garniturile duble din cauciuc EPDM asigura o etanseitate perfecta, iar bucsa din otel inoxidabil mentine strangerea sigura in timp. Corpul din alama CW617N garanteaza rezistenta la coroziune si la presiune ridicata.
Caracteristici tehnice:
-
Tip fiting: Teu presare cu filet exterior
-
Material corp: alama CW617N (EN 12165)
-
Material bucsa: otel inoxidabil AISI 304
-
Garnituri: cauciuc EPDM negru (dublu O-ring)
-
Diametru teava: 26 mm
-
Filet: 3/4” exterior (R 3/4”)
-
Presiune maxima: 10 bar
-
Temperatura de lucru: 5 ÷ 110 °C
-
Compatibil cu tevi multistrat si PEX
Avantaje:
-
Montaj rapid si sigur, fara lipituri sau teflon suplimentar
-
Etanseitate de lunga durata datorita garniturilor EPDM
-
Rezistenta la presiune si coroziune
-
Compatibil cu clesti de presare obisnuiti
-
Potrivit pentru instalatii de incalzire si apa potabila
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

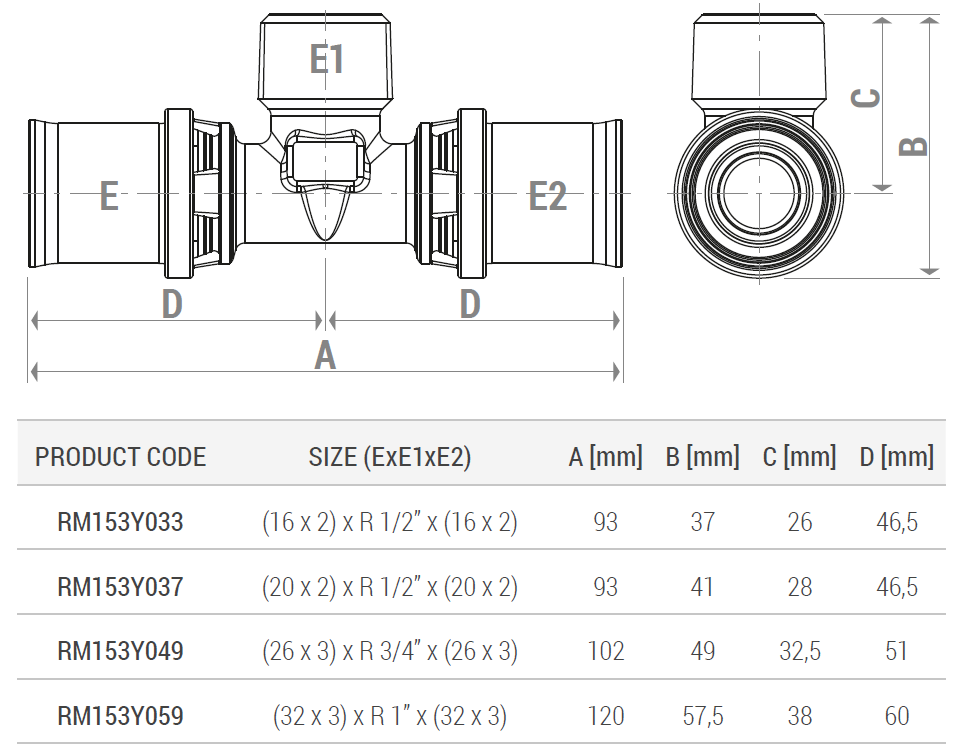

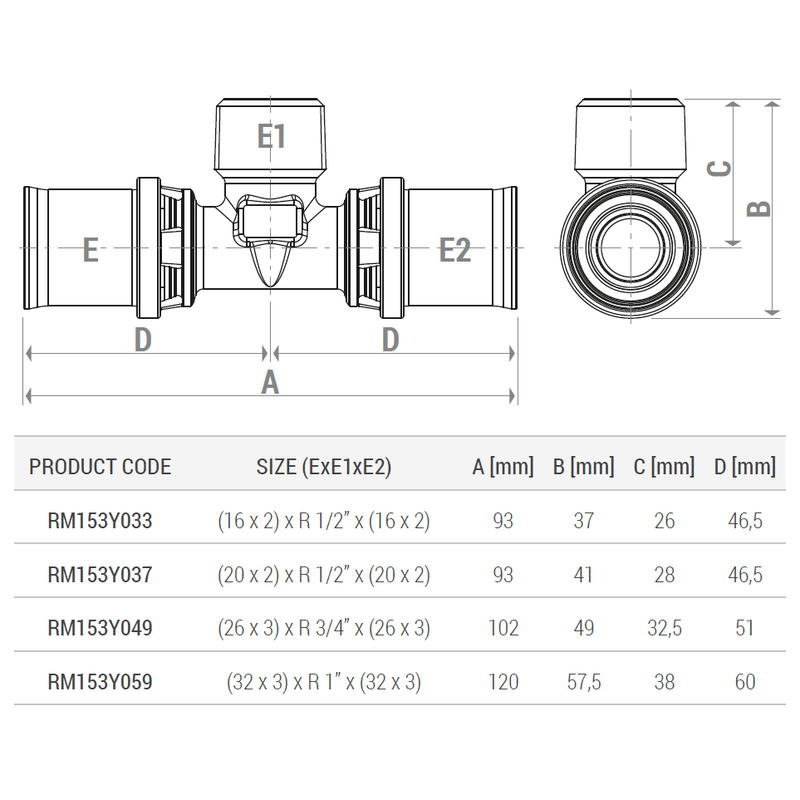

Dimensiuni :
