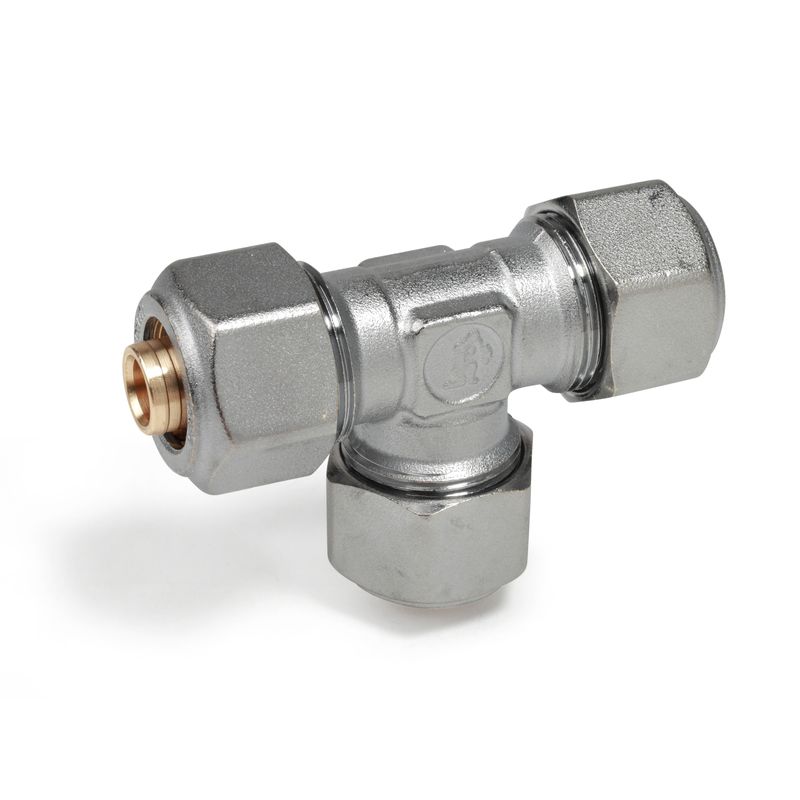

Teu de compresie realizat din alama cromata, destinat conectarii tevilor din plastic sau multistrat in instalatii de incalzire, racire si alimentare cu apa. Modelul Giacomini R564MX057 asigura o imbinare mecanica sigura si etansa intre trei conducte de acelasi diametru, fiind ideal pentru distributia uniforma a fluxului in retelele de instalatii.
_x000D_
_x000D_
Fitingul este fabricat din alama CW617N conform UNI EN 12165, cu piulite din acelasi material si garnituri O-ring negre din EPDM, conforme EN 681-1. Constructia respecta standardul european EN 1254-3 pentru fitinguri din cupru si aliaje de cupru destinate tevilor din plastic cu terminale prin compresie.
_x000D_
_x000D_
_x000D_
Caracteristici tehnice:
_x000D_
_x000D_
_x000D_
- _x000D_
Tip fiting: teu compresie
_x000D_
_x000D_
- _x000D_
Conexiuni: (20 x 2) x (20 x 2) x (20 x 2)
_x000D_
_x000D_
- _x000D_
Material corp: alama CW617N conform UNI EN 12165
_x000D_
_x000D_
- _x000D_
Finisaj: cromat
_x000D_
_x000D_
- _x000D_
Garnituri: O-ring din EPDM negru, conform EN 681-1
_x000D_
_x000D_
- _x000D_
Presiune maxima de lucru: 10 bari
_x000D_
_x000D_
- _x000D_
Temperatura de lucru: 5°C – 110°C
_x000D_
_x000D_
- _x000D_
Compatibilitate: tevi din plastic si multistrat conform ISO 21003
_x000D_
_x000D_
- _x000D_
Standard: EN 1254-3
_x000D_
_x000D_
- _x000D_
Domeniu de utilizare: instalatii de apa potabila, incalzire si racire
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
Caracteristici speciale:
_x000D_
_x000D_
_x000D_
- _x000D_
Etansare prin sistem de compresie, fara lipire sau sudura.
_x000D_
_x000D_
- _x000D_
Corp si piulite din alama rezistente la presiune si coroziune.
_x000D_
_x000D_
- _x000D_
Montaj simplu si sigur, cu O-ring dublu pentru etansare perfecta.
_x000D_
_x000D_
- _x000D_
Poate fi folosit pentru instalatii casnice si industriale.
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
Avantaje:
_x000D_
_x000D_
_x000D_
- _x000D_
Asigura o imbinare solida si fiabila intre trei conducte.
_x000D_
_x000D_
- _x000D_
Etansare durabila fara materiale suplimentare.
_x000D_
_x000D_
- _x000D_
Rezistenta la presiune, temperatura si coroziune.
_x000D_
_x000D_
- _x000D_
Poate fi demontat si refolosit in alte configuratii.
_x000D_
_x000D_
_x000D_
_x000D_
Componente:
_x000D_
_x000D_
_x000D_
1 Piulita
_x000D_
2 Fiting de compresie
_x000D_
3 Bariera izolatoare
_x000D_
4 Garnitura O-ring
_x000D_
5 Adaptor
_x000D_
6 Corpul fitingului
_x000D_
_x000D_
Instalare : _x000D_
_x000D_
_x000D_
- _x000D_
Teava trebuie taiata perpendicular pe axa sa (se recomanda rotirea usoara a clestilor de taiat in timpul operatiunii pentru a facilita procesul).
_x000D_
_x000D_
- _x000D_
Asigurati-va ca elementele de etansare hidraulica nu sunt deteriorate in timpul instalarii, deoarece acest lucru ar putea compromite eficienta imbinarii:
_x000D_
A. indepartati bavurile de pe marginea interioara a tevii.
_x000D_
B. calibrati interiorul tevii.
_x000D_
C. lubrifiati elementele de etansare si suprafata interioara a tevii care vine in contact cu garnitura O-ring.
_x000D_
_x000D_
- _x000D_
Introduceti pe teava piulita si fitingul de compresie.
_x000D_
_x000D_
- _x000D_
Montati bariera izolatoare (numai in cazul tevilor multistrat), apoi introduceti teava pe adaptorul fitingului, impingand-o pana la capat.
_x000D_
_x000D_
- _x000D_
Introduceti adaptorul in partea terminala a sistemului de distributie/reglare termohidraulica, folosind garnitura O-ring externa.
_x000D_
_x000D_
- _x000D_
Strangeti piulita pe partea terminala a sistemului de distributie/reglare termohidraulica.
