Teu compresie alama Giacomini R569Y123, 3/4" x 22, pentru teava cupru Teu compresie alama Giacomini R569Y123, 3/4" x 22, pentru teava cupru

Teu de compresie din alama, cu filet interior 3/4" x 22 mm, destinat tevilor din cupru. Este utilizat in instalatii de incalzire, racire, alimentare cu apa, dar si in sisteme de distributie a gazelor si hidrocarburilor lichide nepericuloase. Fitingul este conform standardului EN 1254-2 si asigura o conexiune mecanica sigura, etansa si durabila intre tevile de cupru si alte componente filetate.

Racordul R569Y123 este echipat cu doua garnituri O-ring:

• O-ring negru din EPDM conform EN 681-1, pentru instalatii de apa

• O-ring galben din NBR conform EN 549 si EN 682, pentru instalatii de gaz si hidrocarburi lichide

Corpul si piulita sunt realizate din alama CW617N conform UNI EN 12165, iar monocona din alama CW614N conform UNI EN 12164.

Caracteristici tehnice:

• Tip fiting: teu de compresie cu filet interior

• Dimensiune: 3/4" x Ø22 mm

• Material corp: alama CW617N conform UNI EN 12165

• Material monocona: alama CW614N conform UNI EN 12164

• Garnituri: O-ring EPDM (apa) / O-ring NBR (gaz)

• Presiune maxima de lucru:

  • 10 bari (pentru apa)

  • 5 bari (pentru gaz si hidrocarburi lichide)

• Temperatura de lucru:

  • 5°C – 110°C (apa)

  • 5°C – 90°C (gaz si hidrocarburi)

• Standard: EN 1254-2

• Cuplu recomandat la strangere:

  • teava cupru moale: 30 Nm

  • teava cupru dura: 40 Nm

Caracteristici speciale:

• Etansare dubla prin garnituri O-ring pentru siguranta sporita

• Racord mecanic ireversibil – nu poate fi refolosit dupa strangere

• Compatibil atat pentru instalatii de apa, cat si pentru gaz

• Rezistent la variatii de temperatura si coroziune

Avantaje:

• Montaj rapid, fara lipire sau filetare suplimentara

• Durabilitate ridicata si rezistenta la presiune

• Poate fi utilizat pentru aplicatii mixte (apa, gaz, hidrocarburi)

• Etansare perfecta si functionare sigura

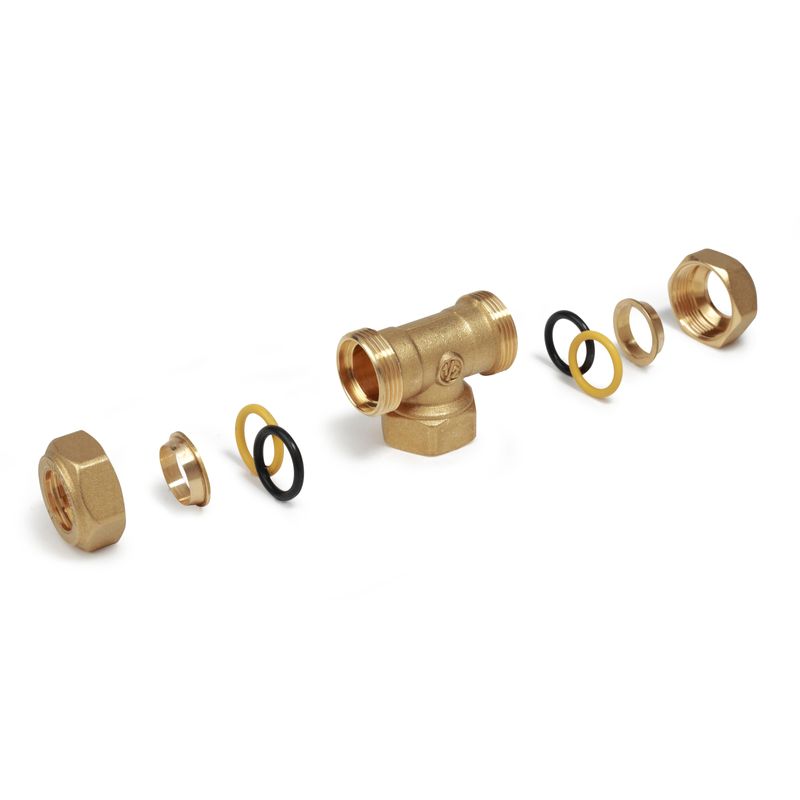

Componente:

1 Dop
2 Monocon
3 Garnitura O-ring
4 Corp fiting

Montaj :

Pentru a evita deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a asigura eficienta imbinarii, se recomanda respectarea urmatoarelor instructiuni:

1 - Taie teava perpendicular pe axul ei, indepartand eventualele bavuri interioare si exterioare.
2 - Unge filetul piulitei si al corpului fitingului, inclusiv monoconul. Apoi monteaza pe teava piulita, monoconul si garnitura O-ring.
3 - Strange piulita manual pana se simte o usoara rezistenta. Apoi finalizeaza strangerea cu o cheie dinamometrica.
4 - Verifica daca strangerea s-a realizat corect. Observand teava, se va remarca o usoara deformare a acesteia cauzata de monoconul din alama. Inchiderea fitingurilor este ireversibila; in cazul unei strangeri incorecte, taierea tevii devine necesara pentru refacerea imbinarii cu un fiting nou.
