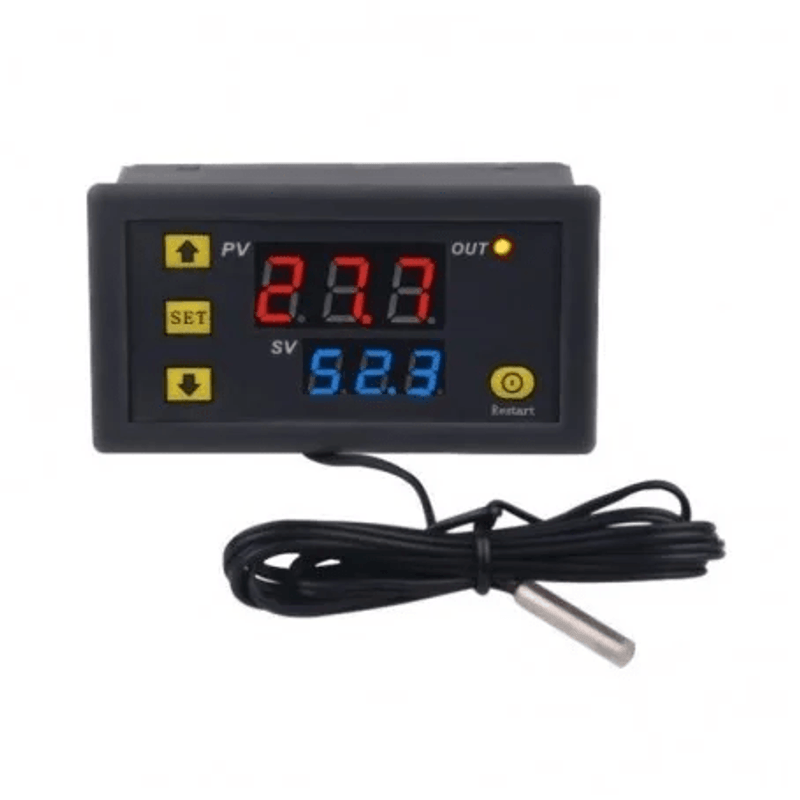

Termostat Microcomputer Temperature Controller 100-240V - Releu 10A/250V 20A/12V CU DISPLAY 50-120 C.
_x000D_
Modulul termostat de panou cu sonda se alimentare intre 100 si 220VAC, ce poate fi setat atat in functie de racire cat si de incalzire.
_x000D_
Suporta calibrarea temperaturii pentru a corecta eventuale neconcordante intre temperatura afisata si cea reala.
_x000D_
Functie alarma pentru temperatura ce depaseste pragul setat si indicator luminos pentru afisarea starii de activ.
_x000D_
Display dual ce afiseaza temperatura detectata (PV) si temperatura setata (SV).
_x000D_
Dispune de functie de memorare a setarilor in cazul intreruperii alimentarii.
_x000D_
_x000D_
Specificatii:
_x000D_
Tensiune alimentare: 100 - 220VAC
_x000D_
Montaj: Panou
_x000D_
Model: W3230
_x000D_
Temperatura controlata: -55° - 120°C
_x000D_
Rezolutie: 0.1°C
_x000D_
Acuratete: 0.1°C
_x000D_
Sonda: NTC10K
_x000D_
Lungime fir sonda: 1m
_x000D_
Afisaj: display dual, rosu si albastru, PV, SV
_x000D_
Releu: 20A la 12VDC, 10A la 220VAC
_x000D_
Dimensiuni mm: 79 x 43 x 26mm
_x000D_
Dimensiuni gaura montaj: 73 x 39mm
_x000D_
_x000D_
_x000D_
Folosire:
_x000D_
La pornire modulul afiseaza temperatura masurata.
_x000D_
_x000D_
Apasare scurta pe SET afisajul licare, apasati sus si jos pana la setarea temperaturii dorite. Dupa setare apasati SET pentru a confirma. In aceasta etapa modulul va controla in mod automat releu pentru a pastra temperatura setata.
_x000D_
_x000D_
Indicatorul rosu indica intarzierea la pornire atunci cand licare iar atunci cand lumineaza fix indica releul inchis.
_x000D_
_x000D_
Apasarea a butonului SET pentru 5 secunde intra in meniul de selectie program. O alta apasare de 5 secunde a butonului SET sau inactivitatea timp de 10 secunde confirma selectia.
_x000D_
_x000D_
_x000D_
Tabel coduri:
_x000D_
Cod Functie Interval Set Default
_x000D_
P0 Incalzire/Racire H/C C
_x000D_
P1 Returneaza diferenta 0.1-30 2
_x000D_
P2 Setare limite la maximum 120 120
_x000D_
P3 Setare limite la minimum -55 -55
_x000D_
P4 Corectie temperatura -20 0
_x000D_
P5 Intarziere pornire 0-10min 0
_x000D_
P6 Alarma Temperatura -175 OFF
_x000D_
P7 Memorare setari ON/OFF OFF
_x000D_
P8 Revenire la setari fabrica ON/OFF OFF.
_x000D_
_x000D_
_x000D_
Programe:
_x000D_
P0: Mod racire/incalzire. Selectati programul P0, apasati SET pentru a confirma, sageti pentru modul H (incalzire) sau C (racire), inca o data SET timp de 5 secunde pentru confirmare sau lasati 10 secunde fara actionare. In modul racire cand valoarea temperaturii masurata este mai mare sau egala decat punctul de referinta al temperaturii, releu este inchis. Cand este mai mica decat punctul de referinta minus diferenta de retur, releul este deschis. In modul incalzire cand valoarea temperaturii masurata este mai mica sau egala decat punctul de referinta al temperaturii, releu este inchis. Cand este mai mare decat punctul de referinta plus diferenta de retur, releul este deschis.
_x000D_
_x000D_
P1: De exemplu, daca mediul este de 30°C, valoarea setata este de 25°C, iar histerezisul este setat la 2°C. Dupa ce alimentarea este pornita, releul inchide frigiderul pentru a porni. Cand racirea atinge 23°C, releul opreste frigiderul și frigiderul este oprit. Temperatura deschisa incepe sa creasca. Cand se ridica la valoarea setata de 25 °C, releul inchide din nou frigiderul, astfel incat temperatura de control al ciclului repetat nu depaseste 25°C.
_x000D_
_x000D_
P2: termostatul are functia de limita superioara de cea mai inalta setare, care limitează domeniul de setare a celui mai inalt punct de referinta de temperatura controlat de termostat.
_x000D_
_x000D_
Apasati si mentineti apasat SET timp de 5 secunde pentru a afisa P0, apasati sagetile pentru a comuta la P2, apasati SET o data pentru a seta limita superioara, apasati sagetile pentru a seta cea mai mare temperatura setabila, valoarea maxima este 110, apasati SET o data dupa finalizare.
_x000D_
_x000D_
De exemplu: valoarea setata a temperaturii setata la 60 poate fi setată doar la 60°C. Daca valoarea setata a temperaturii trebuie extinsa, valoarea setata a limitei superioare trebuie mai intai ajustata.
_x000D_
_x000D_
P3: Aceeasi functie ca si P2, dar pentru limita temperaturii inferioare.
_x000D_
_x000D_
P4: Corectia de temperatura este necesara atunci cand valoarea temperaturii afisate nu corespunde cu realitatea.
_x000D_
_x000D_
P5: Seteaza timpul de intarziere la pornire in minute pentru a proteja echipamentele controlate.
_x000D_
_x000D_
_x000D_
tensiune de alimentare: 230 V AC
_x000D_
interval de temperatura acceptat: -50°C pana la 120°C
_x000D_
rezolutie de masurare: 0,1°C
_x000D_
releul suporta pana la: 10A 250V AC (2500W) sau 20A 12V DC (400W)
_x000D_
memoria de setari, 2 display-uri
_x000D_
Senzor de temperatura NTC 10k de 1 metru
_x000D_
dimensiuni: 79mm x 43mm x 26mm
_x000D_
_x000D_
Conexiune:
_x000D_
VCC - conectati cablul de alimentare (curent alternativ AC)
_x000D_
GND - conectati al doilea cablu de alimentare (curent alternativ AC)
_x000D_
S1, S2 - conector releu, conectati firele de circuit ale dispozitivului pe care doriti sa il controlati. (tensiunea trebuie specificata separat in functie de dispozitivul conectat)
_x000D_
Pentru a seta temperatura la care controlerul se va stradui, apasati butonul SET o data, cand afișajul incepe sa clipeasca, utilizati butoanele SUS/JOS pentru a seta valoarea.
_x000D_
_x000D_
Pentru ca temperatura sa fie salvata, așteptati pana cand afișajul nu mai clipește sau confirmati cu butonul RESET.
_x000D_
Pentru a accesa meniul de configurare, tineti apasat butonul SET timp de 5 secunde pana cand pe afișajul superior apare litera P impreuna cu numarul care indica setarea curenta conform listei de mai jos:
_x000D_
_x000D_
P0 - selectati daca regulatorul trebuie sa functioneze in modul de incalzire sau de racire: H - incalzire, C - racire.
_x000D_
P1 - setati histerezisul in intervalul: 0,1 - 30°C
_x000D_
P2 - restrangeti scala de setare a temperaturii: limita inferioara
_x000D_
P3 - restrangem scala de setare a temperaturii: limita superioara
_x000D_
P4 - corectarea citirii temperaturii de la senzor. Posibilitate de calibrare in intervalul: -10 pana la +10°C
_x000D_
P5 - intarziere la activarea releului. in intervalul: 0 pana la 10 minute
_x000D_
P6 - oprirea functionarii cand atinge temperatura indicata
_x000D_
P7 - blocarea modificarii setarilor de temperatura.
_x000D_
P8 - resetarea la setarile din fabrica
_x000D_
P9 - schimbarea unitatii °C - desemnare HS sau °F - desemnare FC.
.
