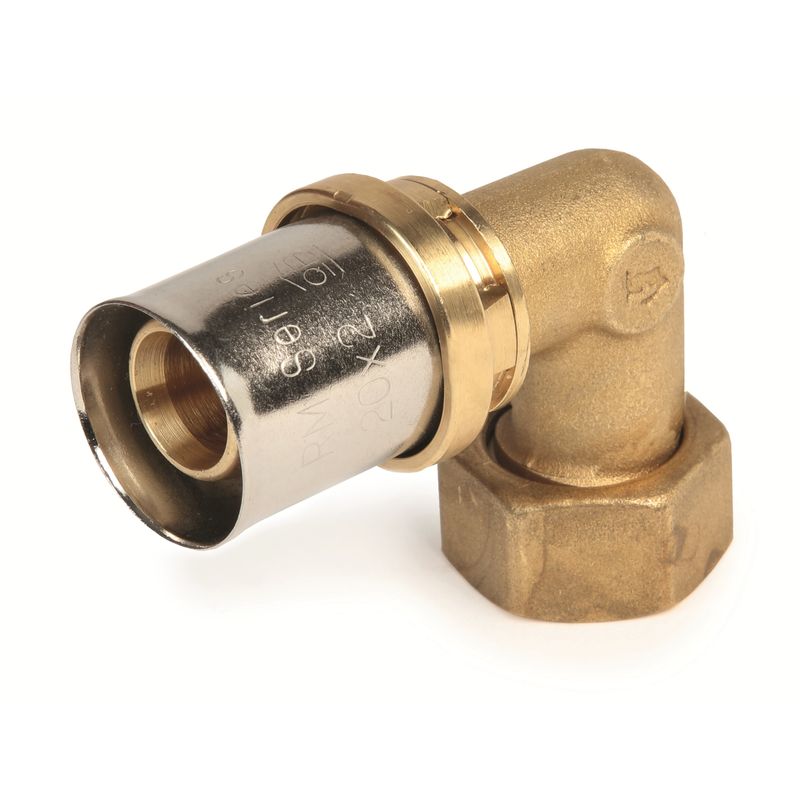

Cot de presare la 90°, cu piulita cu fata plata si filet interior 1”, destinat pentru conectarea tevilor multistrat Ø26 mm (26 x 3) in instalatii de incalzire, racire sau apa menajera. Modelul Giacomini RM130PY058 face parte din seria RM multi-jaw si este compatibil cu principalele profile de presare (TH, H si U), oferind o etansare sigura si durabila.
Fitingul este fabricat din alama CW617N conform UNI EN 12165, cu bucsa de compresie din otel inoxidabil AISI 304 si garnituri duble O-ring din EPDM conform EN 681-1. Este proiectat pentru tevi multistrat sau din plastic conform ISO 21003 si poate fi utilizat in sisteme cu apa sau amestecuri apa-glicol (pana la 50%).
Caracteristici tehnice:
-
Tip fiting: cot 90° cu piulita fata plata si conexiune presare
-
Conexiuni: G 1” filet interior x teava Ø26 mm (26 x 3)
-
Material corp: alama CW617N conform UNI EN 12165
-
Bucsa de compresie: inox AISI 304
-
Garnituri: 2 x O-ring din EPDM conform EN 681-1
-
Profil de presare: compatibil TH – H – U
-
Temperatura de lucru: 5°C – 110°C
-
Presiune maxima de lucru: 10 bari
-
Procent maxim de glicol: 50%
-
Domeniu de utilizare: instalatii de incalzire, racire si alimentare cu apa potabila
Caracteristici speciale:
-
Sistem multi-jaw universal compatibil cu principalele clesti de presare.
-
Corp robust din alama forjata, rezistent la presiune si coroziune.
-
Garnituri O-ring duble pentru o etansare sigura si durabila.
-
Bucsa din inox care faciliteaza montajul tevii si asigura stabilitate.
-
Piulita cu fata plata pentru conectare usoara si etansare precisa.
Avantaje:
-
Imbinare sigura si curata, fara lipire sau filetare suplimentara.
-
Rezistenta ridicata la variatii de temperatura si coroziune.
-
Durabilitate mare si pierderi minime de presiune.
-
Potrivit pentru aplicatii rezidentiale si industriale.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

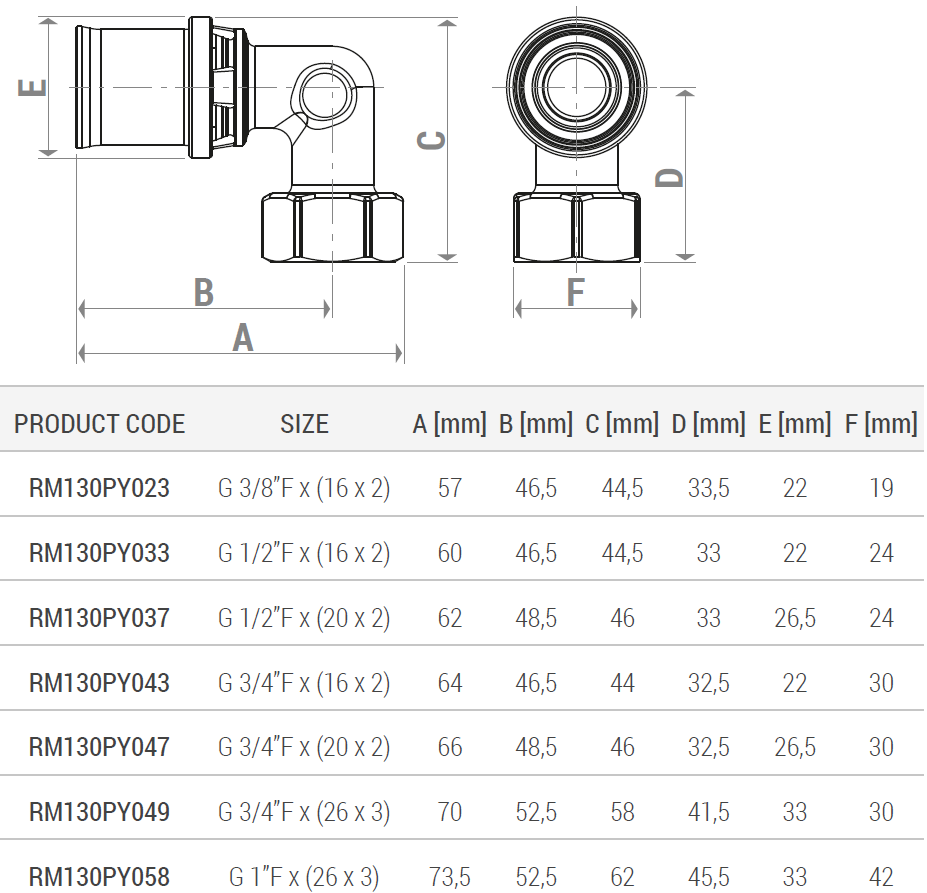

Dimensiuni :
