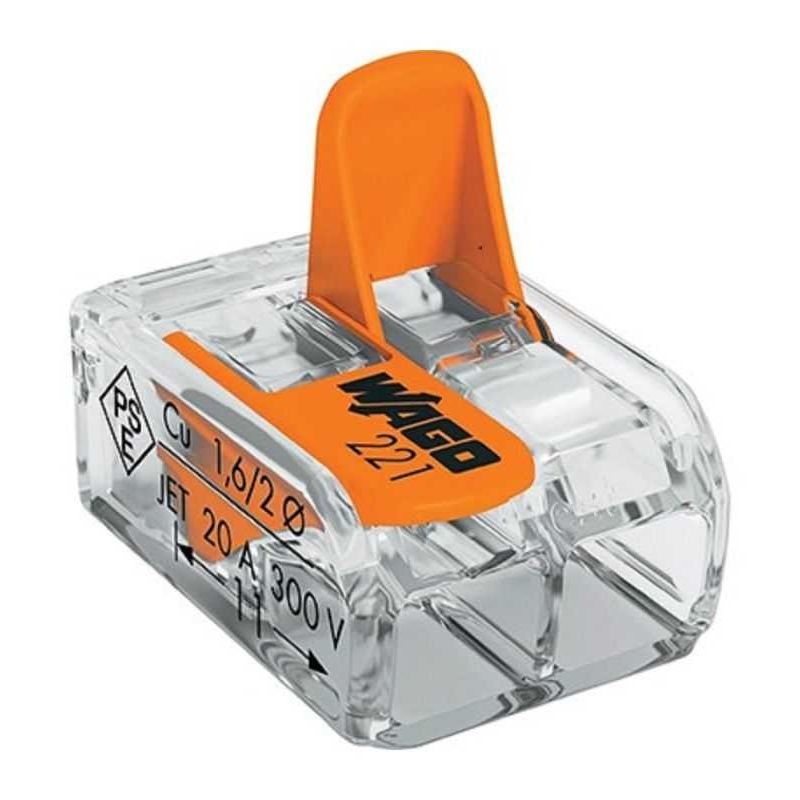

Conector slim MYF 2X4mm2 WAGO 221-412.
Conectorii cu parghie compacta Wago 221-412 cu CAGE CLAMP conecteaza doua conductoare cu banda fina de la 0,14 la 4 mm², precum si conductoare solide sau cu toroane de la 0,2 la 4 mm² (24-12 AWG) - fara unelte!
Conectorii WAGO din seria 221 cu parghie fara scule pentru instalatiile electrice permit conectarea mai rapida si mai fiabila a firelor solide, torsadate si cu catena fina. Manetele de operare pot fi acum deschise si inchise folosind o forta considerabil mai mica. Manerele laterale scobite asigura o fixare ferma a conectorilor din seria 221 in orice situatie. Instalarea se face mult mai usor, oferind in acelasi timp o libertate suplimentara pentru extinderile viitoare.
Datorita dimensiunilor lor extrem de compacte, acestea sunt ideale pentru aplicatii cu spatiu restrans, reducand la minimum spatiul utilizat in cutiile de jonctiune. Dimensional cu 40% mai mic decat seria 222.
Carcasa transparenta va permite sa vedeti clar daca firele sunt conectate corect si dezbracate la lungimea corecta. in plus, doua porturi de testare usor accesibile, unul in directia de intrare a firului si unul opus, ofera conditii de testare usoare, chiar si atunci cand sunt instalate.
Temperaturile maxime de functionare continua de pana la 32A/ 450V si 105°C permit conectorilor cu parghie din seria 221 sa fie utilizati la temperaturi ambiante de pana la 85°C, facandu-i ideali pentru sarcini mici si mari.
Aprobat de ENEC si UL, permitandu-le sa fie utilizate in aplicatii la nivel mondial.
Conectori Wago 221-412 Caracteristici
Caracteristici cheie
Necesita cu pana la 40% mai putin spatiu decat pentru seria originala WAGO 222
Inspectati vizual lungimea corecta a benzii si introducerea completa a firului prin carcasa sa transparenta
Operati confortabil si cu forte de operare mai mici, utilizand manete portocalii familiare
Conectati firele de cupru solide, torsionate si flexibile mai rapid si mai fiabil
Pentru conductoare solide si torsadate: 0,2-4mm², Conductor fin catenar: 0,14-4mm²
Doua porturi de incercare pentru toate sondele de testare standard.
Cum functioneaza:
Trageti o parghie portocalie pentru a deschide unitatea de prindere. Apoi introduceti conductorul si impingeti maneta inapoi in jos, la acelasi nivel cu carcasa conectorului.
Siguranta:
Pozitia de repaus special conceputa a parghiei previne in mod fiabil deblocarea accidentala a unui conductor conectat.
Siguranta aplicarii, pentru orice tip de conductor (solid, torsadat, fin catenar), este confirmata de aprobari precum ENEC sau UL.
Marca: Wago
Partea nr. : 221-412
GTIN : 4050821808435
Gama de produse : Seria 221
Evaluare curenta : 41A
Dimensiuni: (L)18,6 mm x (i)8,3 mm x (l)13,1 mm
Garantie: 1 an
Numarul de polonezi : 2 Pol
COMPACT Splicing Connectors; 2-conductor connector; with operating levers; Max.ambient operating temp. 85 °C.
Ratings per IEC/EN 60664-1
Rated voltage (II / 2) 450V
Rated impulse voltage (II / 2) 4 kV
Data sheet | Item number: 221-412
www.wago.com/221-412
30.10.2018 Page 2/4
Rated impulse voltage (II / 2) 4 kV
Rated current 32A
Legend (ratings) (II / 2) ≙ Overvoltage category II / Pollution degree 2
Connection data
Connection technology CAGE CLAMP®
Actuation type Lever
Connectable conductor materials Copper
Nominal cross section 4 mm²
Solid conductor 0.2 … 4 mm² / 24 … 12 AWG
Stranded conductor 0.2 … 4 mm² / 24 … 12 AWG
Fine-stranded conductor 0.14 … 4 mm² / 24 … 12 AWG
Strip length 11 mm / 0.43 Inch
Total number of connection points 2
Total number of potentials 1
Type of wiring Side-entry wiring
Geometrical Data
Width 13.1 mm / 0.516 inch
Height 8.3 mm / 0.327 inch
Depth 18.6 mm / 0.732 inch
Material Data
Color transparent
Flammability class per UL94 V2
Weight 1.6 g
Environmental Requirements
Surrounding air (operating) temperature 85 °C
T-Marking per EN 60998 T85
Commercial data
Country of rigin DE
GTIN 4050821808435
Product Group 7 (Push Wire Conn.
