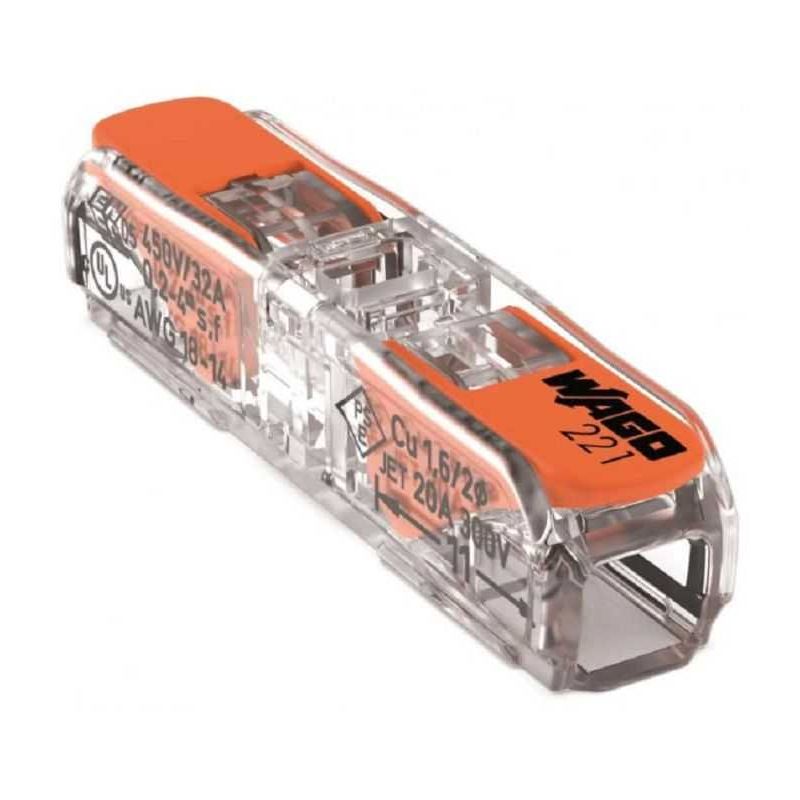

Conector de imbinare in linie cu parghie WAGO 221-2411.
Wago 221-2411 este un pachet de 60 de conectori de imbinare in linie cu parghie compacta, cu CLAMP CAGE, conceputi pentru conductoare de la 0,2 la 4 mm² (24-12 AWG) - fara a utiliza unelte!
Permite conectarea mai rapida si mai fiabila a firelor solide, torsadate si cu catena fina. Manetele de operare pot fi acum deschise si inchise folosind o forta considerabil mai mica. Instalarea se face mult mai usor, oferind in acelasi timp o libertate suplimentara pentru extinderile viitoare.
Datorita dimensiunilor sale extrem de compacte, este ideal pentru aplicatii cu spatiu restrans, minimizand spatiul utilizat in cutiile de jonctiune. Utilizat intr-o gama larga de aplicatii, de la cablare generala la iluminat si multe altele.
Carcasa transparenta permite electricianului sa vada clar daca firele sunt conectate corect si dezbracate la lungimea corecta. Puteri de pana la 32A / 450V si pot fi utilizate la temperaturi ambientale de pana la 85 ° C, facandu-le ideale pentru sarcini mici si mari.
Aprobat de ENEC si UL, permitandu-le sa fie utilizate in aplicatii la nivel mondial.
Conectori Wago 221-2411 Caracteristici
Conecteaza conductoarele sectiunilor transversale de la 0,2 mm² la 4 mm²
Conecteaza firele solide si cablurile cu fir
Forma compacta si subtire ii permite sa fie utilizat in spatii inguste
Lucru confortabil si rapid datorita tehnologiei parghiilor
Instalare fara instrumente
Numarul total de puncte de conectare: 2
Carcasa transparenta si parghia asigura conexiuni perfecte de fiecare data.
Montare fixa cu adaptor cu surub sau cu alta parte, fixare si pe o sina DIN
Adaptor multiplu pentru conectarea mai multor perechi (2, 3, 4 si 5)
Parametri stabili - Curent nominal 32A, tensiune nominala 450V Temperatura aerului inconjurator: max 85°C
Dimensiuni: inaltime: 8.9 mm | Latime: 8.1 mm | Adancime: 35,5 mm
Inline splicing connector with lever; for all conductor types; max. 4 mm²; 2- conductor; transparent housing; Transparent cover; Surrounding air temperature: max 85°C (T85); 4,00 mm²; transparent.
Ratings per IEC/EN
Ratings per EN 60664
Nominal voltage (II/2) 450V
Rated surge voltage (II/2) 4 kV
Rated current 32A
Legend (ratings) (II / 2) ≙ Overvoltage category II / Pollution degree 2
Ratings per UL
Rated voltage UL (Use Group C) 600V
Rated current UL (Use Group C) 20A
Connection data
Data sheet | Item number: 221-2411 NEW
www.wago.com/221-2411
Subject to changes. Please also observe the further product documentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Phone: +49571 887-0 | Fax: +49571 887-169
Email: info.de@wago.com | Web: www.wago.com
Do you have any questions about our products?
We are always happy to take your call at +49 (571) 887-44222.
02.03.2021 Page 2/4
Connection data
Connection technology CAGE CLAMP®
Actuation type Lever
Connectable conductor materials Copper
Solid conductor 0.2 … 4 mm² / 20 … 14 AWG
Stranded conductor 0.2 … 2.5 mm² / 18 … 14 AWG
Fine-stranded conductor 0.2 … 4 mm² / 18 … 14 AWG
Strip length 11 mm / 0.43 inch
Total number of connection points 2
Physical data
Width 8.1 mm / 0.319 inch
Height 8.9 mm / 0.35 inch
Depth 35.5 mm / 1.398 inch
Material data
Color transparent
Flammability class per UL94 V2
Color of actuator orange
Weight 2.9 g
Commercial data
Packaging type BOX
Country of origin DE
GTIN 4055144049404.
