WAGO GELBOX 3 poli derivatie cabluri pentru conectori seriile 221/ 2273 max. 4mm2 IPX8 gri 207-1331 WAGO GELBOX 3 poli derivatie cabluri pentru conectori seriile 221/ 2273 max. 4mm2 IPX8 gri 207-1331

WAGO GELBOX 3 poli derivatie cabluri pentru conectori seriile 221/ 2273 max. 4mm2 IPX8 gri 207-1331.
Conector Wago 207-1331

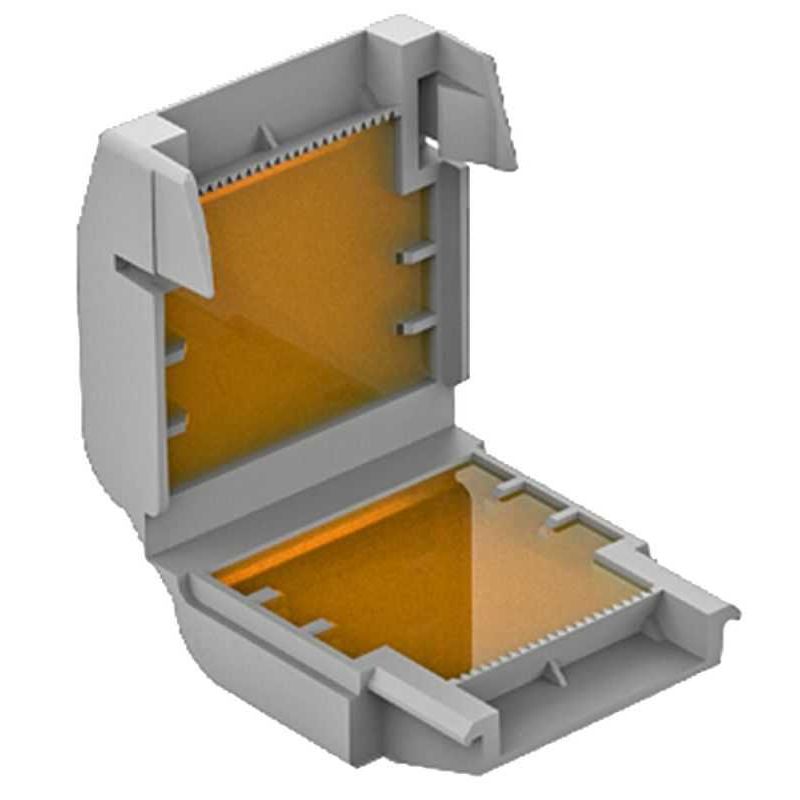

Wago 207-1331 Gelbox marimea 1 preumplut cu gel fara silicon ofera niveluri IPX8 de protectie impotriva umezelii pentru conectorii WAGO din seriile 221 si 2273.

Acest tip de protectie inseamna ca conectorii sunt complet protejati impotriva apei si pot fi scufundati permanent in apa. Cu toate acestea, caracteristica distinctiva a Wago Gelbox este ca protejeaza instalatia electrica exact acolo unde conteaza – la punctele de conectare – fara a incapsula permanent cutiile de jonctiune.

Gelbox este gata de utilizare imediata intr-o gama larga de aplicatii de joasa si foarte joasa tensiune.

Datorita unui design compact, cutiile de gel WAGO pot fi gazduite cu usurinta in fiecare cutie de jonctiune. Diferitele stiluri de carcasa permit gazduirea mai multor conectori intr-un singur WAGO Gelbox pentru a crea spatiu suplimentar in cutia de jonctiune. Daca un circuit trebuie extins, cutiile pot fi usor redeschise si recablate rapid si fiabil - un avantaj real fata de incapsularea electronica standard.


Conectori Wago 207-1331

Caracteristici
Instalare usoara
Design compact, care economiseste spatiu
Castigati si mai mult spatiu in cutia de jonctiune, deoarece mai multi conectori pot fi utilizati intr-un singur Gelbox
Usor de utilizat prin design inovator
Extindeti cu usurinta circuitele - datorita reaccesibilitatii rapide
Instalare rapida


Economie de timp datorita punerii in functiune directe, nu este necesara amestecarea si intarirea masei de gel
intotdeauna gata de utilizare datorita cutiilor umplute cu gel care pot fi depozitate pe termen nelimitat
Aplicatii sigure

Sistemul complet format din conectorii din seriile Gelbox si WAGO 221/2273 a fost testat VDE si certificat IPX8
Protectie excelenta atunci cand Gelbox este combinat numai cu conectorii din seria 221/2273; intotdeauna deplasarea perfecta a gelului pentru o instalare sigura
Nivelul IPX8 de protectie impotriva umezelii si patrunderii apei
Gel de calitate Cellpack fara eticheta
Stabilitate datorita unei carcase robuste
Fara deteriorari ale conductorului datorita buzei flexibile de etansare.

Domeniul de tensiune: vezi tensiunea conectorului
Curent nominal: vezi curentul conectorului
Tensiune nominala de supratensiune: 2,5 kV
Rezistenta izolatiei: 5 MΩ
Temperatura de functionare continua: 105 °C
Temperatura aerului inconjurator: 85 °C
Proprietati fizice: IPX8
Potrivit pentru depozitare pe termen nelimitat, deoarece gelul nu contine substante periculoase conform CLP.

Condensul, precipitatiile abundente, jeturile puternice de apa – acestea sunt lucrurile care nu sunt compatibile cu electricitatea. O cutie impermeabila este o solutie de protectie la scurtcircuit incercata si testata.
Dar acum am gasit o solutie care este si mai rapida, mai simpla si mai fiabila – WAGO Gelbox!


Ce este WAGO Gelbox?

WAGO Gelbox este o cutie mica, compacta, care este deja umpluta cu gel fara silicon. Este disponibil in sase dimensiuni si ofera protectie impotriva umezelii pentru terminalele cutie de jonctiune WAGO COMPACT din seria 2273 si terminalele de conectare WAGO COMPACT din seria 221 - si aceasta in conformitate cu clasa de protectie IPX8. Acest grad de protectie inseamna ca clemele sunt complet etanse impotriva apei si ar putea fi, de asemenea, scufundate permanent in apa. Compusii conventionali de ghiveci indeplinesc, de asemenea, clasa de protectie IPX8, de exemplu poliuretanii sau siliconii.

Caracteristica speciala a Gelbox este ca protejeaza instalatia electrica exact acolo unde conteaza – la punctele de conectare – fara a fi nevoie sa renunte irevocabil la cutiile de jonctiune. De asemenea, datorita gelului fara silicon al cutiei de gel, nu sunteti limitat in zona de aplicare, asa cum poate fi cazul gelului care contine silicon, de exemplu.

Manipulare simpla, rapida si sigura
Imediat gata de utilizare si accesibil din nou
Fara silicon
Fara etichete
Poate fi stocat pe termen nelimitat
intregul sistem de cutii cu gel si terminale WAGO este testat VDE si certificat IPX8


Unde poate fi folosita cutia de gel?

WAGO Gelbox poate fi utilizat intr-o varietate de moduri – atat in domeniul de joasa tensiune, cat si in cel de foarte joasa tensiune. Cu toate acestea, tipul de utilizare in intervalele individuale de tensiune difera oarecum unul de celalalt. De exemplu, in aplicatii de joasa tensiune (de exemplu, 230 V), cutiile cu gel sunt utilizate impreuna cu bornele de conectare din cutiile de jonctiune. Motivul: Aceasta este singura modalitate de a asigura dubla izolare a cablului, care protejeaza impotriva socurilor electrice. Acest lucru se datoreaza faptului ca numai firele sunt scufundate in WAGO Gelbox. Pentru tensiuni foarte joase – asa-numitele aplicatii SELV (Safety Extra Low Voltage) – terminalele WAGO pot fi utilizate cu cutii cu gel fara cutie de jonctiune suplimentara.


Cum se utilizeaza WAGO Gelbox?

Manipularea cutiei de gel este simpla: deschideti cutia, fixati-o, inchideti cutia. Pentru a fi mai precis: deschideti cutia cu gel, asezati bornele de conectare conectate in cutie si inchideti cutia cu presiune usoara. in acest fel, gelul se infasoara complet in jurul instalatiei.


Forma carcasei este compacta. Acest lucru faciliteaza depozitarea cutiilor de gel in orice cutie de jonctiune. Datorita diferitelor variante de carcasa, mai multe terminale pot fi, de asemenea, gazduite intr-o cutie de gel WAGO – aceasta ofera spatiu suplimentar in cutia de jonctiune. Daca un circuit electric trebuie extins, cutiile cu gel pot fi redeschise cu usurinta, iar recablarea se poate face rapid si in siguranta – un avantaj real fata de incapsularea clasica a electronicii. Pentru noua instalatie, conductorii contactati anterior pot fi reutilizati. Cu toate acestea, utilizatorul nu poate evita noile terminale si noile cutii cu gel – acesta este singurul mod in care WAGO poate garanta un grad ridicat de protectie.


De ce sa utilizati WAGO Gelbox?

WAGO Gelbox ofera posibilitati complet noi pentru protectia impotriva umezelii terminalelor de conectare. Aceasta inseamna ca cutiile pot fi depozitate cu usurinta in orice cutie de jonctiune - indiferent daca sunt atasate la perete sau sub tavan. Pe de o parte, nu exista timp petrecut amestecand componentele. Pe de alta parte, economisiti mai mult timp, deoarece nu trebuie sa asteptati ca compusul mixt de ghiveci sa se intareasca sau chiar sa se usuce. in plus, gelul nu contine etichete, deoarece substantele chimice din gel au reactionat deja. Aceasta inseamna ca WAGO Gelbox este gata de functionare imediat. Este deja pre-umplut cu gel si sigileaza imediat compusul.


Aceasta inseamna ca sistemele electrice pot fi puse in functiune imediat dupa instalare, fara intrerupere – usor, rapid si sigur.


Risc de scurtcircuit: Ce cauzeaza formarea umezelii?

Dar cum pot aparea umiditatea si umiditatea in cutia de jonctiune in primul rand? Condensul se poate forma, de exemplu, datorita schimbarilor rapide de temperatura. Acest lucru se intampla adesea in perioadele de tranzitie, cum ar fi primavara si toamna. Apoi, aerul cald din interiorul carcasei loveste peretele rece al carcasei camerei terminale si se raceste brusc. Rezultatul: condens pe peretele interior al carcasei. Cu toate acestea, acest efect fizic este intensificat si mai mult de pierderea puterii. De asemenea, creste caldura in comparatie cu temperatura exterioara.


Pentru ce terminale este potrivit WAGO Gelbox?
Gelbox a fost testat si aprobat numai impreuna cu terminalele din seria WAGO 2273 si conectorii WAGO COMPACT din seria 221 pentru sectiuni transversale conductoare de pana la 4 mm2. Este disponibil in sase dimensiuni. in functie de cutie, exista un plan de ocupare care specifica o alocare fixa in functie de terminalele care urmeaza sa fie utilizate.


Combinatie permisa de terminale de conectare si cutie de gel.
Nota: Protectia IPX8 nu poate fi garantata pentru alte combinatii.
Cutia cu gel este rezistenta la apa?
Da, bornele sunt complet etanse impotriva apei si pot fi, de asemenea, scufundate permanent in apa (pe partea de aplicare, de exemplu, in apa presiva, totusi, acest lucru este permis numai pentru accesoriile complete pentru cabluri).


Ce inseamna IPX8?
IPX8 este un grad de protectie care inseamna ca clemele din cutia de gel sunt complet sigilate impotriva apei si ar putea fi, de asemenea, scufundate permanent in apa. in principiu, codurile IP sunt standardizate conform DIN: cu cat cifra este mai mare, cu atat este mai mare gradul de protectie. Pentru codurile din doua cifre, cum ar fi IP68, primul numar descrie protectia impotriva contactului si a prafului (0 ... 6), al doilea protectia impotriva apei si umezelii (0 ... 9).
