Cablul Adaptor De Diagnosticare Techstar® OBD2 functioneaza pe toate modelele Fiat, Alfa Romeo, Lancia. Permit conectarea pe toate calculatoarele masinii (ABS, airbag, clima, injectie, service reset, etc).
Pentru a va putea documenta asupra posibilitatii programului si a compatibilitatii cu masina dvs, puteti downloada softul demo de pe site-ul dezvoltatorului:

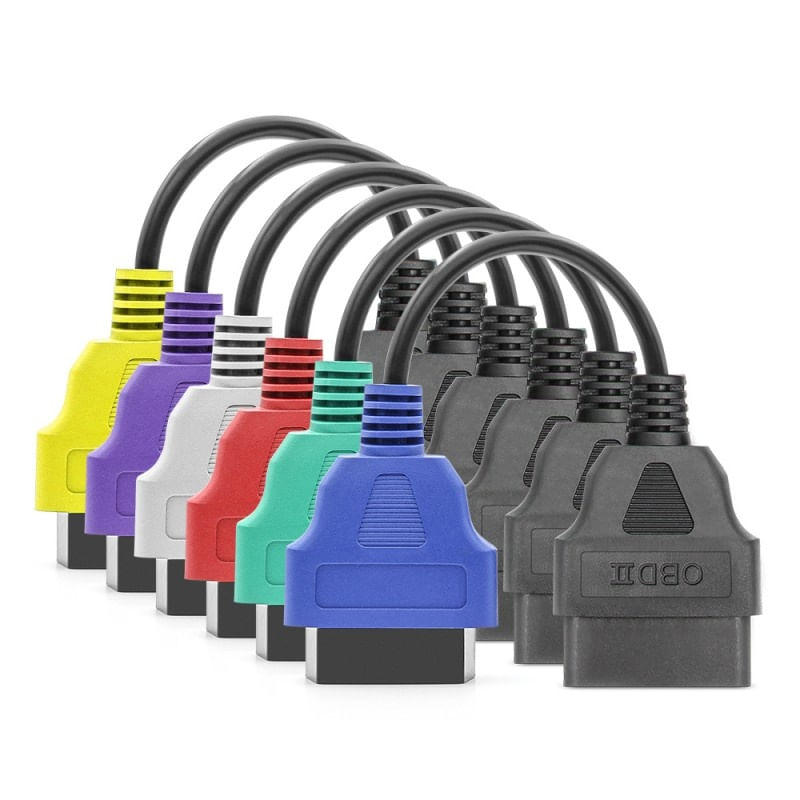

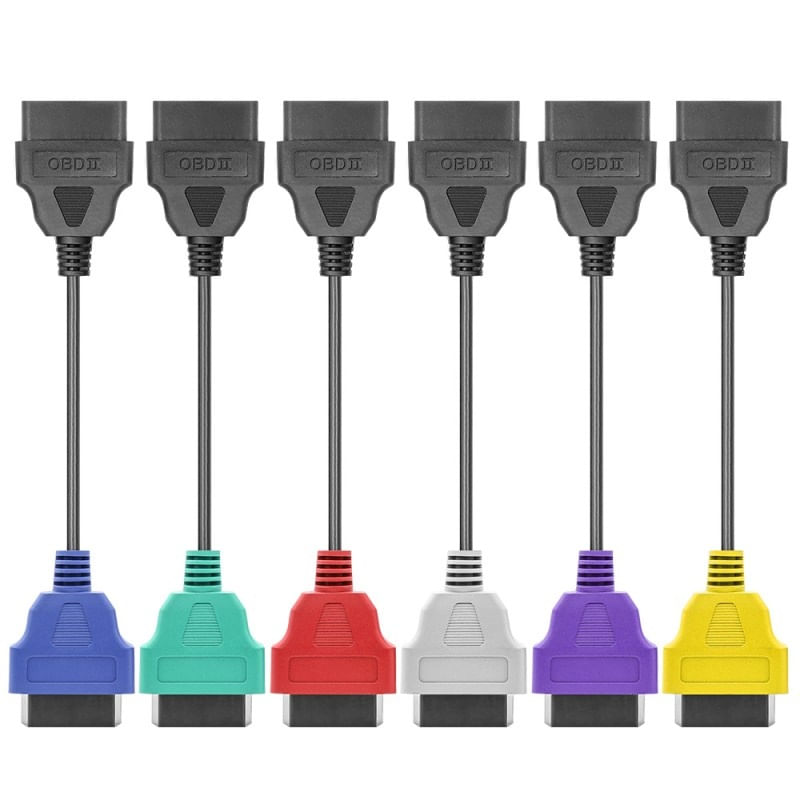

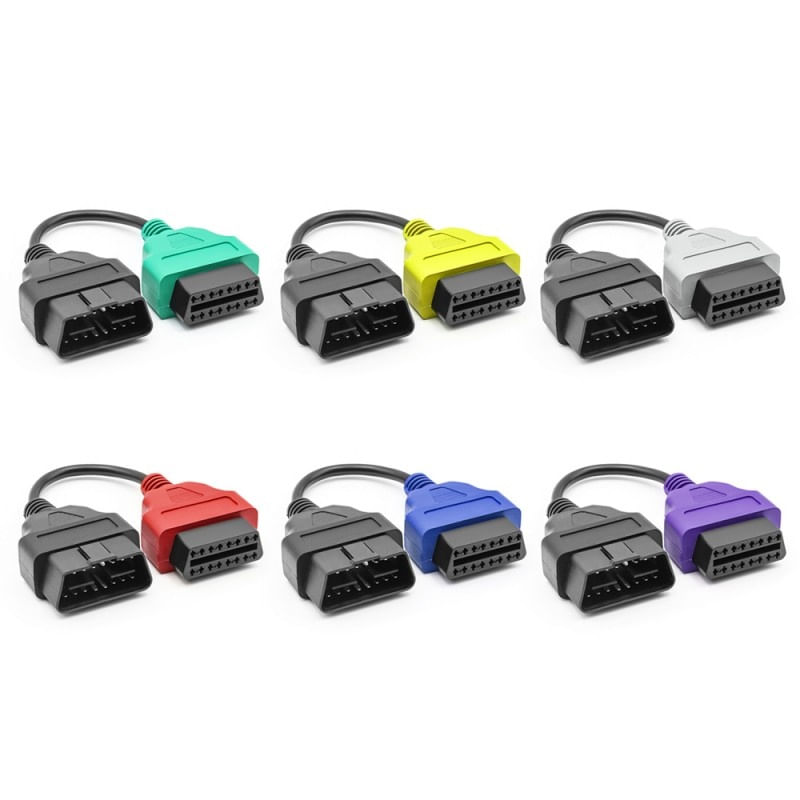

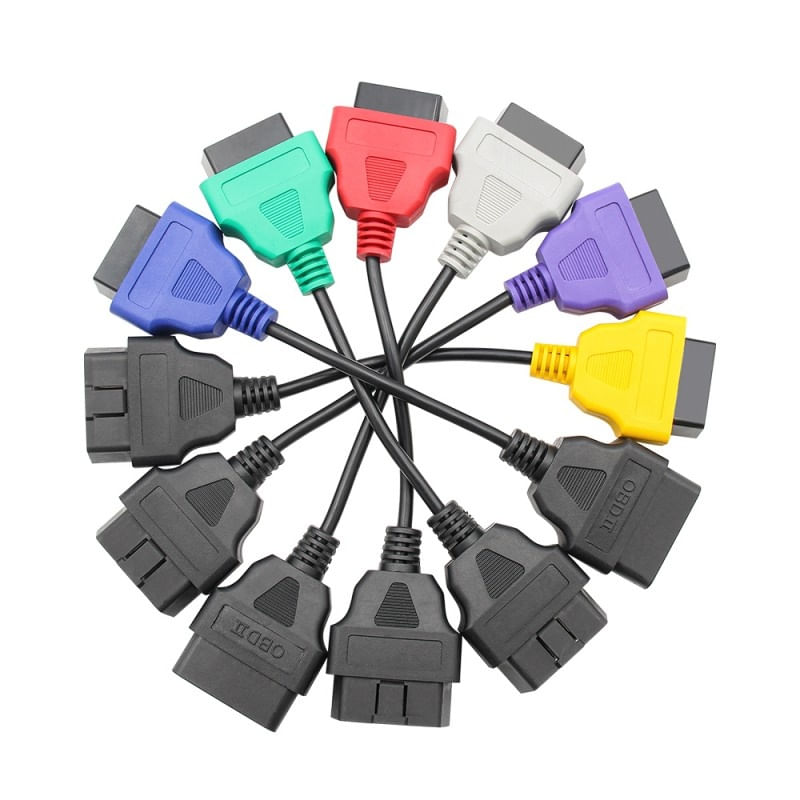

www.multiecuscan.netPachetul contine:Cabluri adaptoare conectare Airbag, Clima, Motor, ABS, Servodirectie, etc - 6 bucati
Caracteristici:
- Cablu adaptor verde (MultiECUScan / pentru adaptorul Fiat EcuScan 1) = Motor, ABS, servodirectie
- Cablu adaptor rosu (MultiECUScan / pentru adaptorul Fiat EcuScan 2) = Airbag
- Cablu adaptor galben (MultiECUScan / pentru adaptorul Fiat EcuScan 3) = CAN
- Cablu adaptor violet (MultiECUScan / pentru adaptorul Fiat EcuScan 4) = Hota electrica
- Cablu adaptor albastru (MultiECUScan / pentru adaptorul Fiat EcuScan 5) = Modul de control
- Cablu adaptor gri (MultiECUScan / pentru adaptorul Fiat EcuScan 6) = modul de control de baza
Configuratii pin:
- Cablu adaptor verde = pinul mama 7 la pinii tata 1,7,9,12.
- Cablu adaptor rosu = pinul mama 7 la pinul tata 3
- Cablu adaptor galben = pinul mama 6 la pinul tata 1 / Pinul mama 14 la pinul tata 9 / Pinul mama 7 la pinul tata 12
- Cablu adaptor violet = pinul mama 7 la pinii tata 7,8,11,13
Descriere:

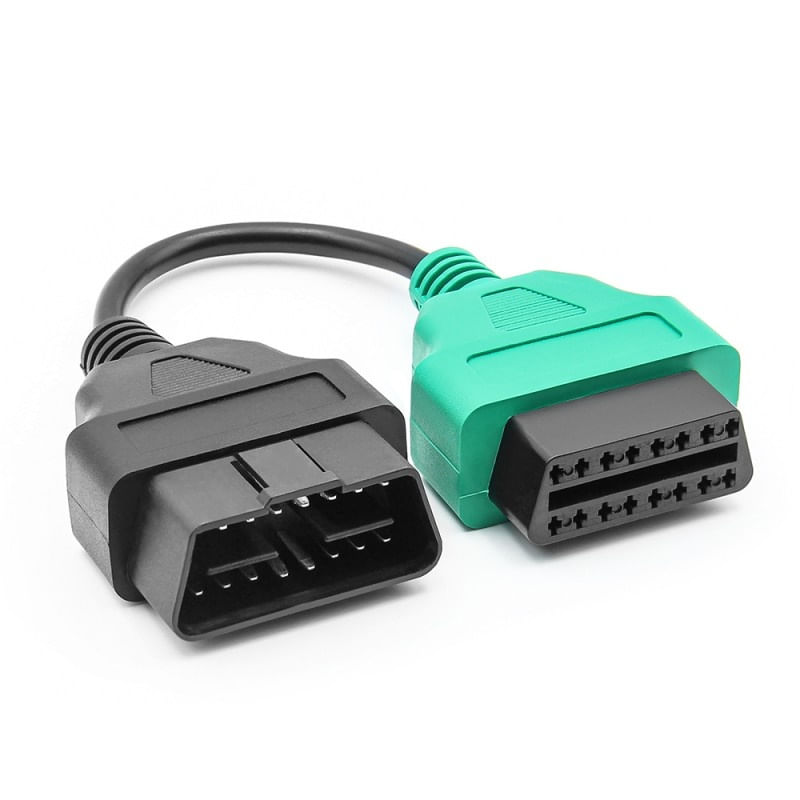

1. Cablu adaptor verde ABS / Power Sreeing („Adaptor 1” pe site-ul MultiECUScan)Proiectat pentru a permite accesul la sistemele ABS si servodirectie pe vehiculele acceptate. Acest adaptor are un conector verde la un capat pentru o identificare usoara.
Folosind acest adaptor, Pinul 7 de pe instrumentul de diagnosticare este conectat la Pinii 1,7,9 si 12 de pe masina.
2. Cablu adaptor rosu pentru airbag („Adaptor 2” pe site-ul MultiECUScan)
- Proiectat pentru a permite accesul la sistemul Airbag pe vehiculele acceptate.
Acest adaptor are un conector rosu la un capat pentru o identificare usoara.
Folosind acest adaptor, pinul 7 de pe instrumentul de diagnosticare este conectat doar la pinul 3 al masinii.

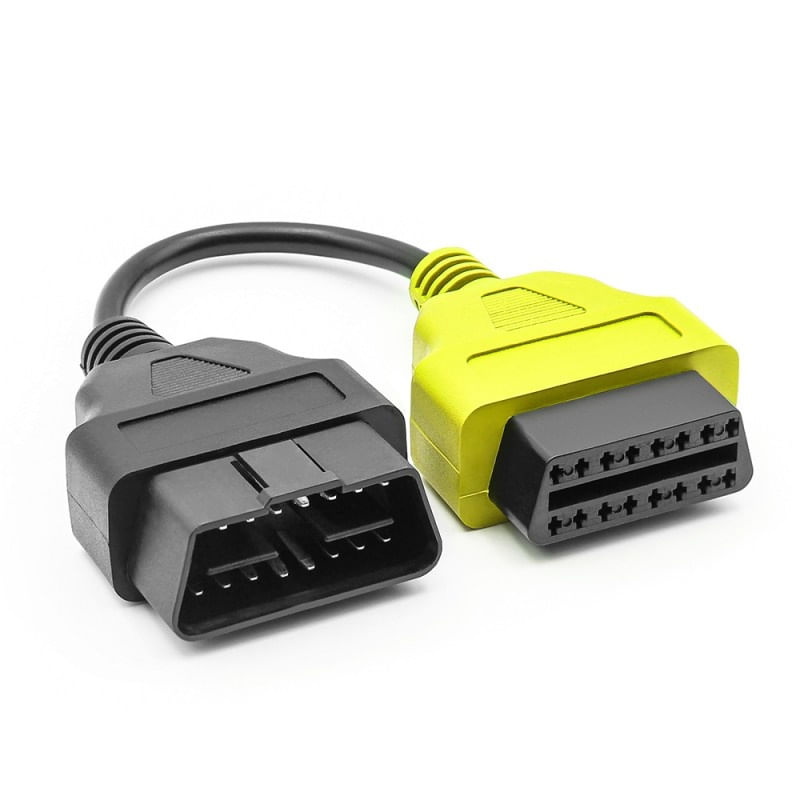

3. Cablu adaptor galben CAN („Adaptor 3” pe site-ul web MultiECUScan)
- Proiectat pentru a permite accesul la sistemul CAN de viteza mica pe vehiculele acceptate.
Acest adaptor are un conector galben la un capat pentru o identificare usoara.
Folosind acest adaptor, pinii 6 si 14 de pe instrumentul de diagnosticare sunt conectati la pinii 1 si 9
Respectiv pe masina, pinul 7 de pe instrumentul de diagnosticare este conectat la pinul 12 de pe masina.

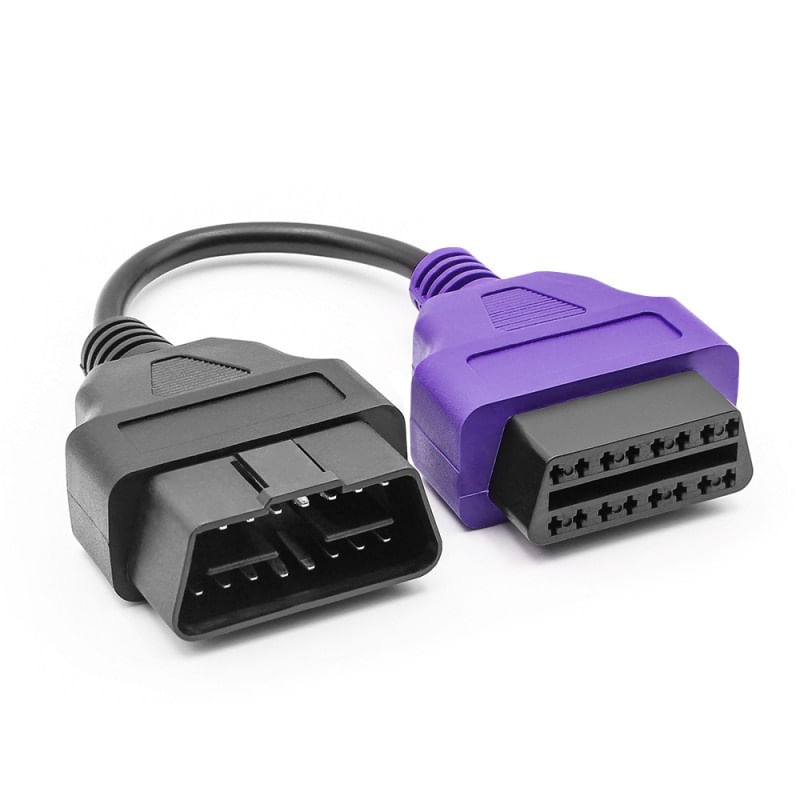

4. Cablu adaptor pentru hota electric violet („Adaptor 4” pe site-ul MultiECUScan)
- Conceput pentru a permite accesul la sistemul electric al capotei pe vehiculele suportate.
Acest adaptor are un conector violet la capat pentru o identificare usoara.
Folosind acest adaptor, pinul 7 de pe instrumentul de diagnosticare este conectat la pinii 7,8,11 si 13 din masina.

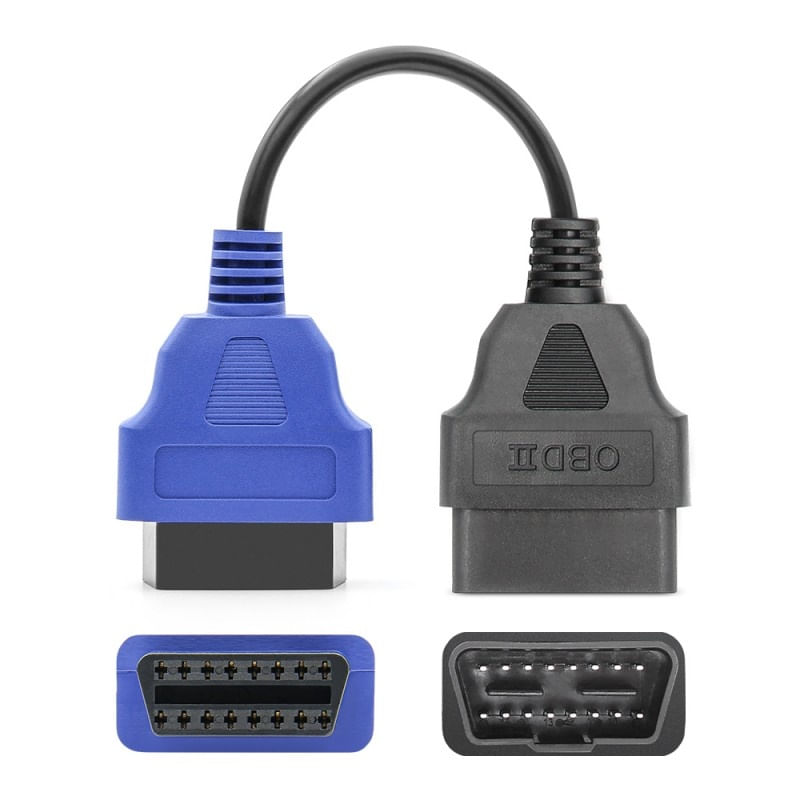

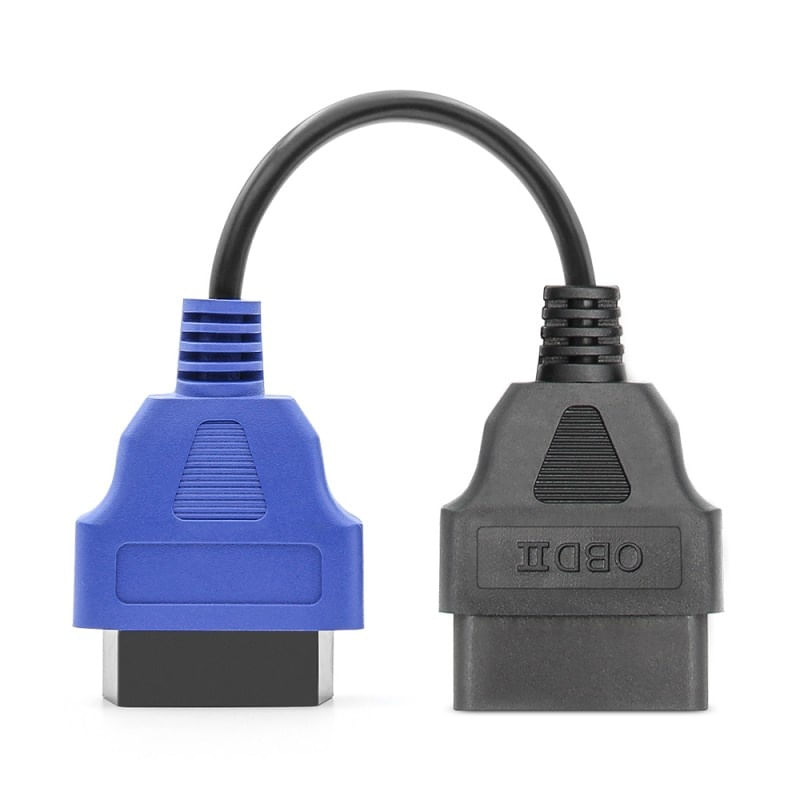

5. Designul cablului adaptor al modulului de comanda albastru permite accesul la functii imbunatatite ale vehiculului (de exemplu, multimedia, senzori de punct mort etc.)
6. Firul adaptor al modulului de control al bazei gri conceput pentru a permite accesul la functiile de baza ale vehiculului (de exemplu, faruri, controler de parcare, ABS, directie electrica etc.)
