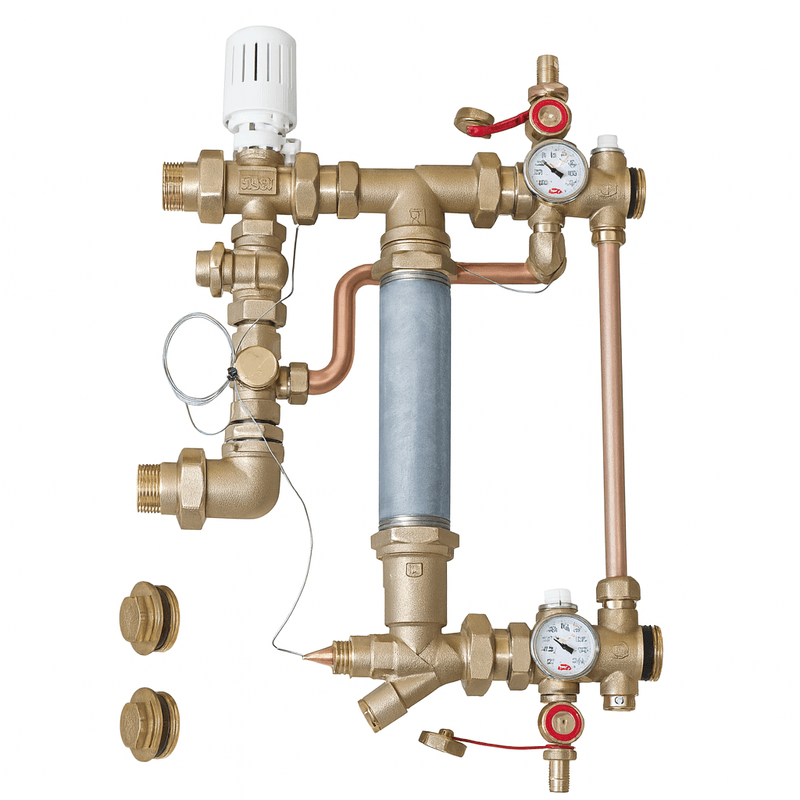

Grupul de amestec termostatic Giacomini R557RY043 este un grup de reglare premontat cu valva termostatica cu 3 cai si cap termostatic R462L, folosit pentru sisteme de incalzire in pardoseala sau cu radiatoare la joasa temperatura, cu alimentare de la centrala termica (boiler).
Acesta regleaza temperatura agentului termic distribuit catre instalatia de incalzire, mentinand-o la un nivel constant, optim pentru confort si eficienta energetica.
- Potrivit pentru instalatii cu incalzire in pardoseala
- Ideal pentru centrale termice clasice sau in condensatie
- Asamblat si testat din fabrica: montaj rapid si sigur

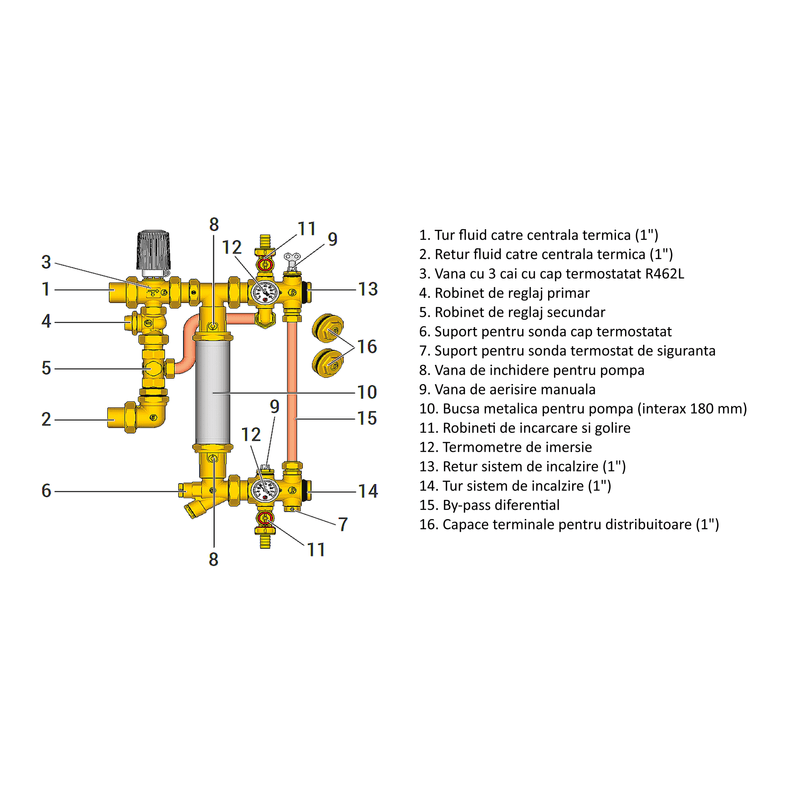

Componente principale:
- Intrare tur de la centrala termica (1"): Aduce agentul termic fierbinte in sistem.
- Retur catre centrala termica (1") : Returneaza apa racita din sistemul de incalzire inapoi in centrala.
- Valva cu 3 cai + cap termostatic R462L: Regleaza amestecul dintre turul fierbinte si returul rece pentru a livra temperatura dorita in sistemul de incalzire.
- Robinet de reglaj primar: Reglaj fin pe circuitul de intrare. Se recomanda deschidere la jumatate (1/2 tura).
- Robinet de reglaj secundar: Reglaj fin pe retur. Se recomanda deschidere completa.
- Suport pentru sonda cap termostatic: Permite masurarea precisa a temperaturii in zona de amestec.
- Suport pentru sonda termostat de siguranta: Optional, pentru siguranta suplimentara in caz de supraincalzire.
- Vana de inchidere pentru pompa: Permite schimbarea pompei fara a goli intregul sistem.
- Vana de aerisire manuala: Scoate aerul din instalatie pentru a evita blocajele si zgomotele.
- Bucsa metalica pentru pompa (interax 180 mm): Suport universal pentru montarea pompei de circulatie.
- Robineti de incarcare si golire: Pentru umplerea sau golirea instalatiei.
- Termometre de imersiune: Afiseaza temperatura turului si returului.
- Retur sistem de incalzire (1"): Reprezinta iesirea din instalatie inapoi catre unitatea de amestec.
- Tur sistem de incalzire (1"): Apa calda pleaca din aici catre distribuitoarele de incalzire in pardoseala.
- By-pass diferential: Echilibreaza presiunea intre tur si retur, important pentru protectia pompei.
- Capace terminale pentru distribuitoare (1"): Inchideri etanse pentru capetele de tur si retur neutilizate.

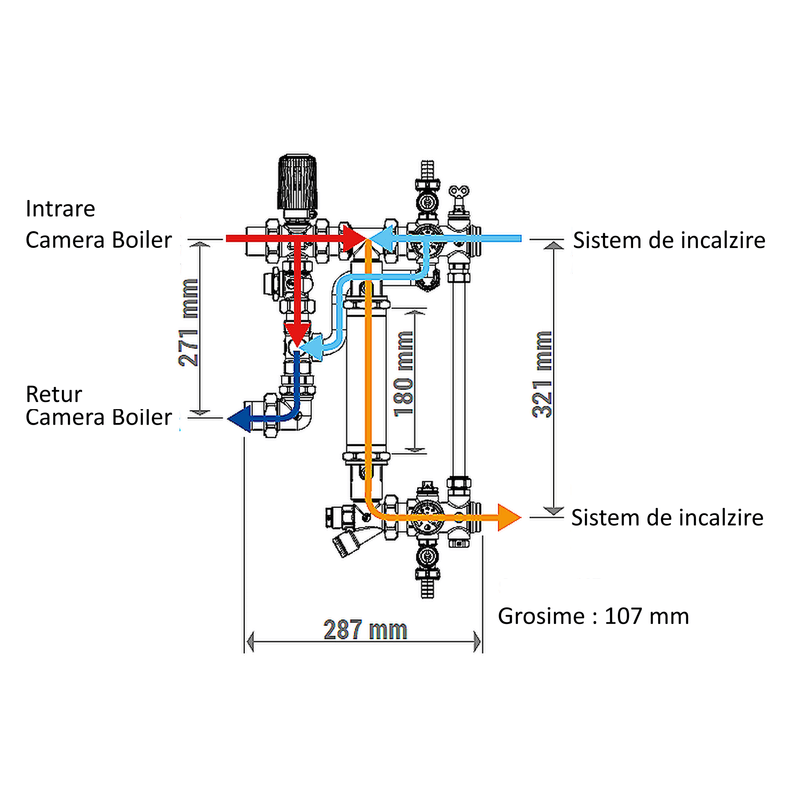

Dimensiuni:
- Inaltime maxima: 321 mm
- Latime: 287 mm
- Adancime: 107 mm
- Distanta intre racorduri pentru pompa: 180 mm
(Se poate adapta la 130 mm prin scurtarea tevii de cupru cu 50 mm)
Cum functioneaza sistemul:
1. Apa calda vine din centrala si intra in valva cu 3 cai.
2. Capul termostatic regleaza amestecul de apa calda si rece din retur.
3. Pompa preia acest amestec si il impinge in sistemul de incalzire.
4. Returul din instalatie se intoarce in valva pentru a fi recirculat sau trimis inapoi la centrala.
Avantaje practice
1. Instalare rapida, cu componente premontate
2. Compatibil cu distribuitoare de incalzire in pardoseala
3. Control precis al temperaturii, protejand pardoseala si crescand eficienta
4. Protectie pompa datorita bypass-ului si aerisirii integrate
5. Intretinere usoara: vane de golire, aerisire si inchidere pompa incluse
Recomandari de montaj
- Instalarea trebuie facuta de un profesionist autorizat.
- Respectati sensul corect de curgere (intrare si iesire marcate).
- Asigurati izolatia adecvata daca sistemul este expus.
- Pentru pompe de 130 mm interax, scurtati teava de cupru (ref. 15) cu 50 mm.
