Cot 3 piese de presare la 90°, cu filet interior 3/4" si conexiune pentru teava multistrat Ø26 mm. Modelul Giacomini RM19Y049 este destinat instalatiilor de incalzire, racire si alimentare cu apa potabila, oferind o conexiune sigura, etansa si durabila intre conducte si elemente filetate.
Fitingul este realizat din alama CW617N conform UNI EN 12165, cu bucsa de compresie din inox AISI 304 si doua garnituri O-ring din EPDM conform EN 681-1. Sistemul de presare este compatibil cu profilele TH, H si U, permitand utilizarea cu tevi multistrat sau din plastic conform ISO 21003.
Caracteristici tehnice:
-
Tip fiting: cot 3 piese, 90°, cu filet interior si conexiune presare
-
Conexiuni: G 3/4” filet interior x teava 26 mm (26 x 3)
-
Material corp: alama CW617N conform UNI EN 12165
-
Bucsa de compresie: inox AISI 304
-
Garnituri: 2 x O-ring din EPDM negru conform EN 681-1
-
Sistem de presare: compatibil TH – H – U
-
Temperatura de lucru: 5°C – 110°C
-
Presiune maxima de lucru: 10 bari
-
Procent maxim glicol: 50%
-
Domeniu de utilizare: instalatii de incalzire, racire si apa potabila
Caracteristici speciale:
-
Sistem de presare multi-jaw, compatibil cu profile TH, H si U.
-
Corp robust din alama, rezistent la coroziune si presiune.
-
Garnituri O-ring duble pentru etansare perfecta si durabila.
-
Bucsa din inox cu flansa pentru ghidajul precis al tevii.
-
Fiting inspectabil, cu demontare usoara pentru intretinere.
Avantaje:
-
Instalare sigura si rapida, fara lipire sau filet suplimentar.
-
Etansare de lunga durata si pierderi de presiune minime.
-
Compatibil cu tevi multistrat si PEX.
-
Durabilitate mare si intretinere redusa.
Componente fitting :
1. Corp din alama
2. Inel de fixare (Ø 75 si 90 mm cu separator izolant)
3. Bucsa
4. Garnitura O-Ring
5. Separator izolant (Ø 16 pana la 63 mm)
Instalare :
Recomandam respectarea instructiunilor de mai jos pentru a preveni deteriorarea elementelor de etansare hidraulica in timpul montajului si pentru a obtine o imbinare eficienta.
1. Taie teava perpendicular (90°) pe axul ei, folosind un cleste taietor (recomandam rotirea usoara a clestelui in timpul taierii) sau un dispozitiv de taiat tevi cu role, pentru a evita deformarea sectiunii.
2. O etansare corecta a fitingurilor mecanice prin presare se obtine doar daca teava si fitingul au acelasi diametru nominal si aceeasi grosime a peretelui.
Se recomanda verificarea dimensiunilor componentelor inainte de presare, pentru a evita asamblarile incorecte.
3. Debavureaza si calibreaza interiorul tevii folosind un instrument special (asigura-te ca dimensiunea instrumentului corespunde cu cea a tevii).
Lubrifiaza interiorul tevii cu un lubrifiant compatibil cu materialele si utilizarea sistemului.
4. Introdu teava complet in fiting; pozitia corecta a imbinarii poate fi verificata vizual prin fantele inelului de fixare. Profilul conic al bucsei faciliteaza introducerea tevii.
5. Pentru operatiunea de presare, foloseste o falca de aceeasi dimensiune cu fitingul si cu profil conform tabelului „Profile falci” de la pagina 2:
• deschide falcile si asigura-te ca nu exista resturi sau impuritati in interior inainte de introducerea fitingului;
• introduce fitingul in canelurile falcilor, aliniind corect profilele;
• porneste presarea si asteapta finalizarea completa pentru blocarea fitingului.
6. Evita apropierea de mecanismele in miscare in timpul acestei operatiuni pentru a preveni accidentele.
Verifica corectitudinea imbinarii observand inelul de fixare si pozitia tevii.
Aceasta este o operatiune unica – in cazul unei presari incorecte, teava trebuie taiata, iar pentru refacerea imbinarii este necesar un nou fiting.
Pentru o functionare corecta si de lunga durata a aparatului de presare, planifica revizii periodice si mentine falcile curate si lubrifiate in permanenta, pentru a evita solicitari anormale in timpul presarii care pot afecta durata de viata a mecanismului.

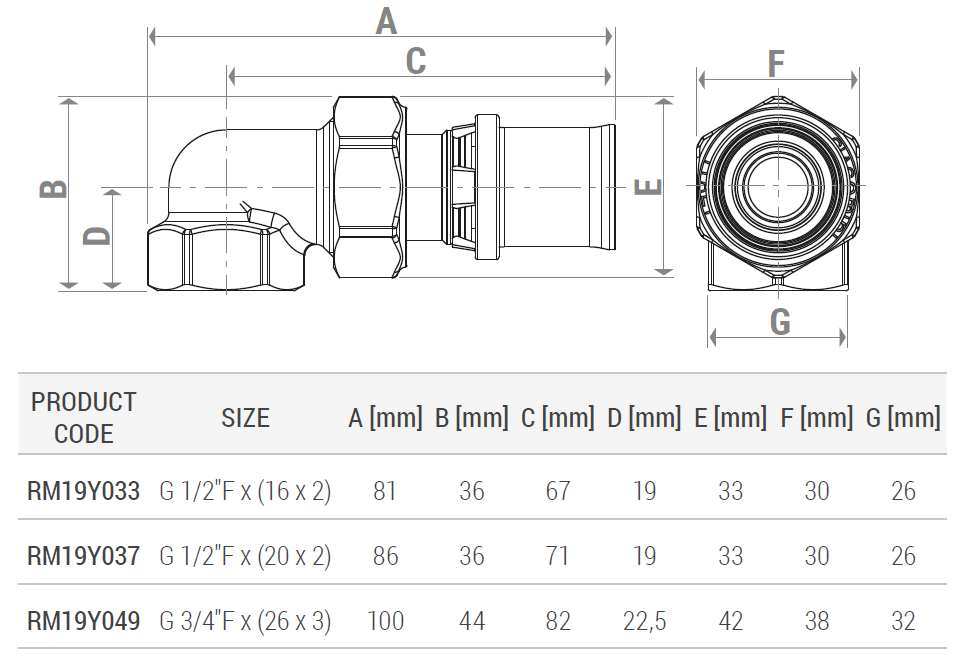

Dimensiuni :
