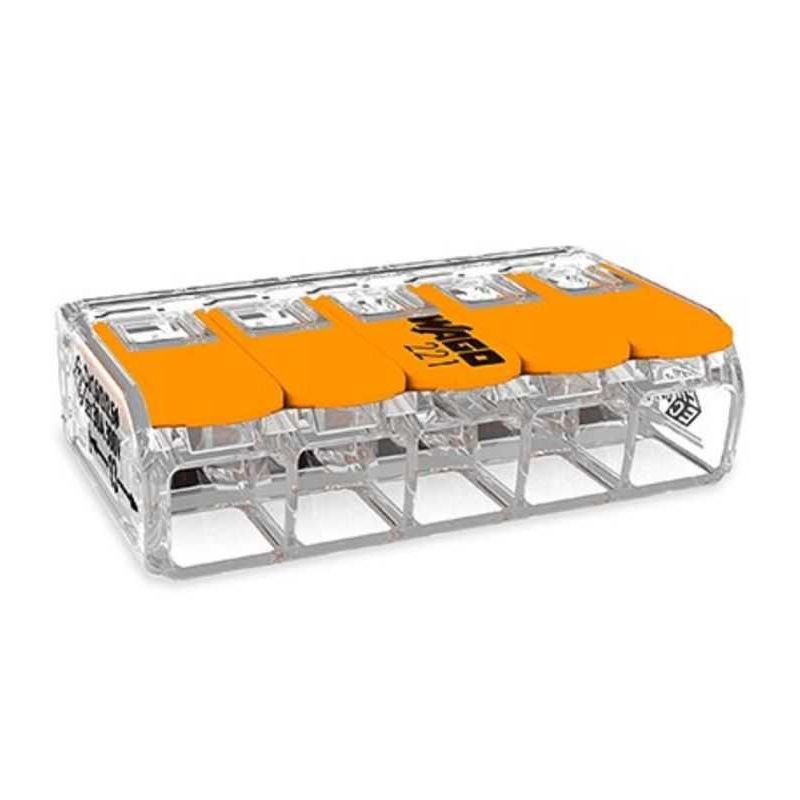

Conector slim MYF 5X6mm2 WAGO 221-615.
Conectorii cu parghie compacta Wago 221-615 cu CAGE CLAMP conecteaza cinci conductoare cu catena fina, solide sau torsadate, de la 0,5 la 6 mm² (20–10 AWG) – fara unelte!

Conectorii WAGO din seria 221 cu parghie fara scule pentru instalatiile electrice permit conectarea mai rapida si mai fiabila a firelor solide, torsadate si cu catena fina. Manetele de operare pot fi acum deschise si inchise folosind o forta considerabil mai mica. Manerele laterale scobite asigura o fixare ferma a conectorilor din seria 221 in orice situatie. Instalarea se face mult mai usor, oferind in acelasi timp o libertate suplimentara pentru extinderile viitoare.

Datorita dimensiunilor lor extrem de compacte, acestea sunt ideale pentru aplicatii cu spatiu restrans, reducand la minimum spatiul utilizat in cutiile de jonctiune. Dimensional cu 40% mai mic decat seria 222.

Carcasa transparenta va permite sa vedeti clar daca firele sunt conectate corect si dezbracate la lungimea corecta. in plus, doua porturi de testare usor accesibile, unul in directia de intrare a firului si unul opus, ofera conditii de testare usoare, chiar si atunci cand sunt instalate.

Temperaturile maxime de functionare continua de pana la 41A/ 450V si 105°C permit conectorilor cu parghie din seria 221 sa fie utilizati la temperaturi ambiante de pana la 85°C, facandu-i ideali pentru sarcini mici si mari.

Aprobat de ENEC si UL, permitandu-le sa fie utilizate in aplicatii la nivel mondial.

Caracteristici conectori Wago 221-615
Caracteristici cheie

Necesita cu pana la 40% mai putin spatiu decat pentru seria originala WAGO 222
Inspectati vizual lungimea corecta a benzii si introducerea completa a firului prin carcasa sa transparenta
Operati confortabil si cu forte de operare mai mici, utilizand manete portocalii familiare
Conectati firele de cupru solide, torsionate si flexibile mai rapid si mai fiabil
Pentru conductoare fine, solide si torsadate: 0,5-6mm²
Doua porturi de incercare pentru toate sondele de testare standard.

Cum functioneaza:
Trageti o parghie portocalie pentru a deschide unitatea de prindere. Apoi introduceti conductorul si impingeti maneta inapoi in jos, la acelasi nivel cu carcasa conectorului.

Siguranta:
Pozitia de repaus special conceputa a parghiei previne in mod fiabil deblocarea accidentala a unui conductor conectat.

Siguranta aplicarii, pentru orice tip de conductor (solid, torsadat, fin catenar), este confirmata de aprobari precum ENEC sau UL.

Marca: Wago
Partea nr. : 221-615
GTIN : 4055143715478
Gama de produse : Seria 221
Evaluare curenta : 41A
Garantie: 1 an
Numarul de conectori: 5 poli.

COMPACT splicing connector; 5-conductor; with operating levers; 10 AWG; transparent housing.

Ratings per IEC/EN 60664-1
Rated voltage (II / 2) 450V
Rated impulse voltage (II / 2) 4 kV
Rated current 41A
Legend (ratings) (II / 2) ≙ Overvoltage category II / Pollution degree 2
Connection data
Data sheet | Item number: 221-615
www.wago.com/221-615
21.02.2019 Page 2/4
Connection data
Connection technology CAGE CLAMP®
Actuation type Lever
Connectable conductor materials Copper
Nominal cross section 6 mm²
Solid conductor 0.5 … 6 mm² / 20 … 10 AWG
Stranded conductor 0.5 … 6 mm² / 20 … 10 AWG
Fine-stranded conductor 0.5 … 6 mm² / 20 … 10 AWG
Strip length 12 … 14 mm / 0.47 … 0.55 Inch
Total number of connection points 5
Total number of potentials 1
Type of wiring Side-entry wiring
Geometrical Data
Width 36.7 mm / 1.445 inch
Height 10.1 mm / 0.398 inch
Depth 21.1 mm / 0.831 inch
Material Data
Color transparent
Flammability class per UL94 V2
Weight 7.13 g
Environmental Requirements
Surrounding air (operating) temperature 85 °C
T-Marking per EN 60998 T85
Commercial data
Packaging type BOX
Country of origin DE
GTIN 4055143715478
